Датчик давления промывки IFM PM-1-1BREA01-E-ZVG/US PM1709

Код товара: 189726

IFM Производитель

63 787 ₽

Быстрый заказ

Характеристики

Код производителяPM1709

АртикулPM1709

Код производителяPM-1-1BREA01-E-ZVG/US

Все характеристики

IFM PM1709 дополнительные характеристики

Описание

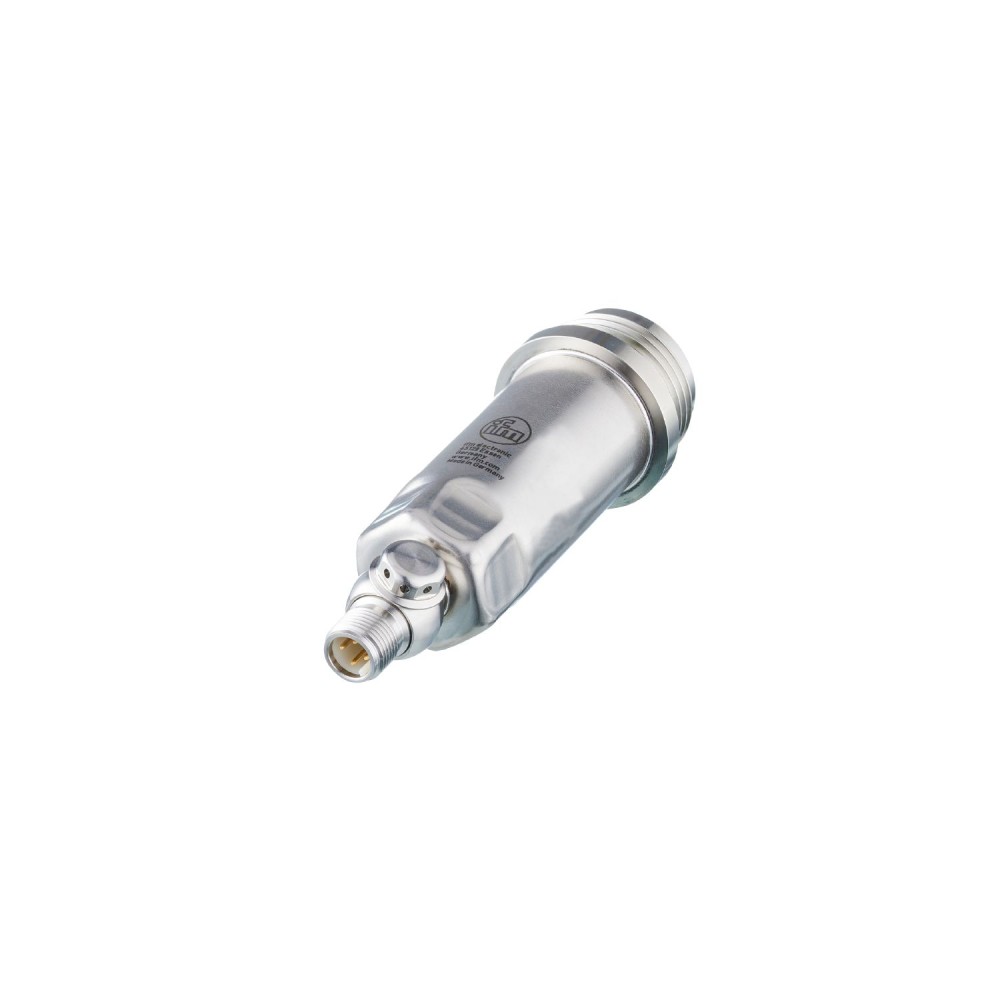

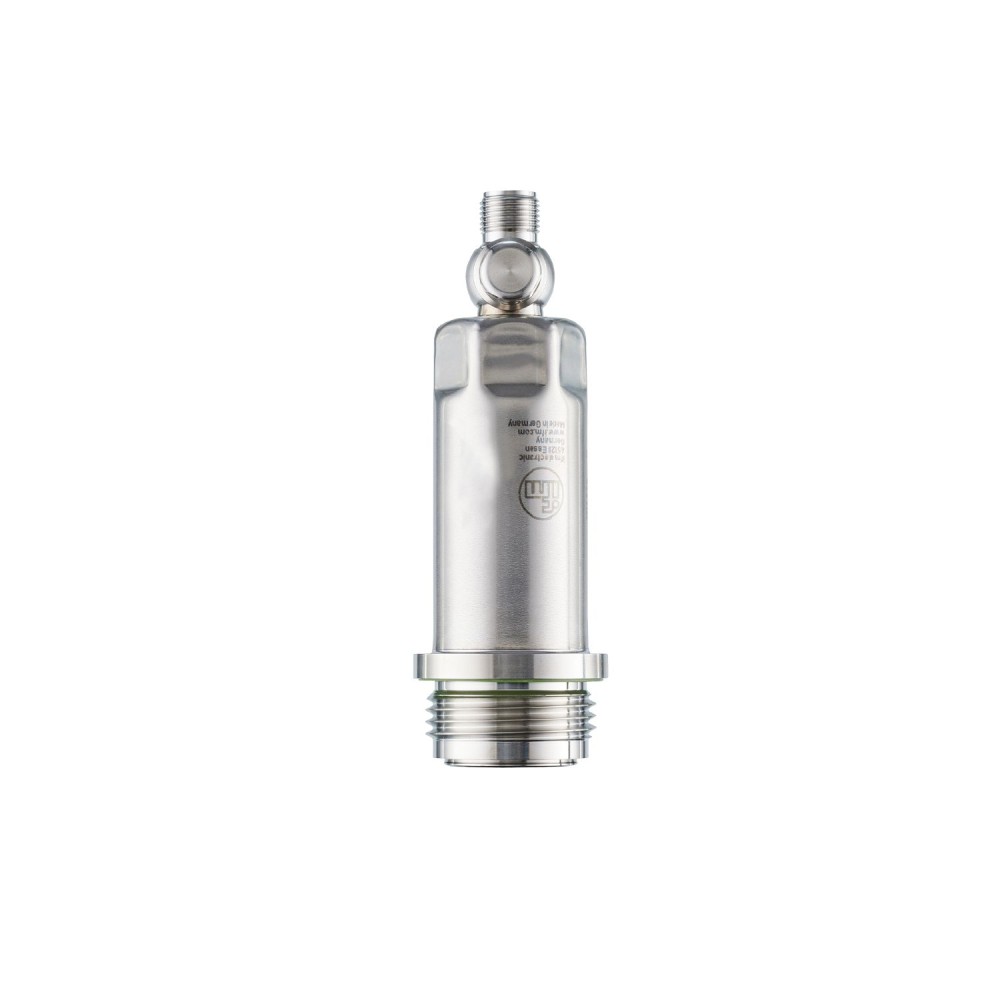

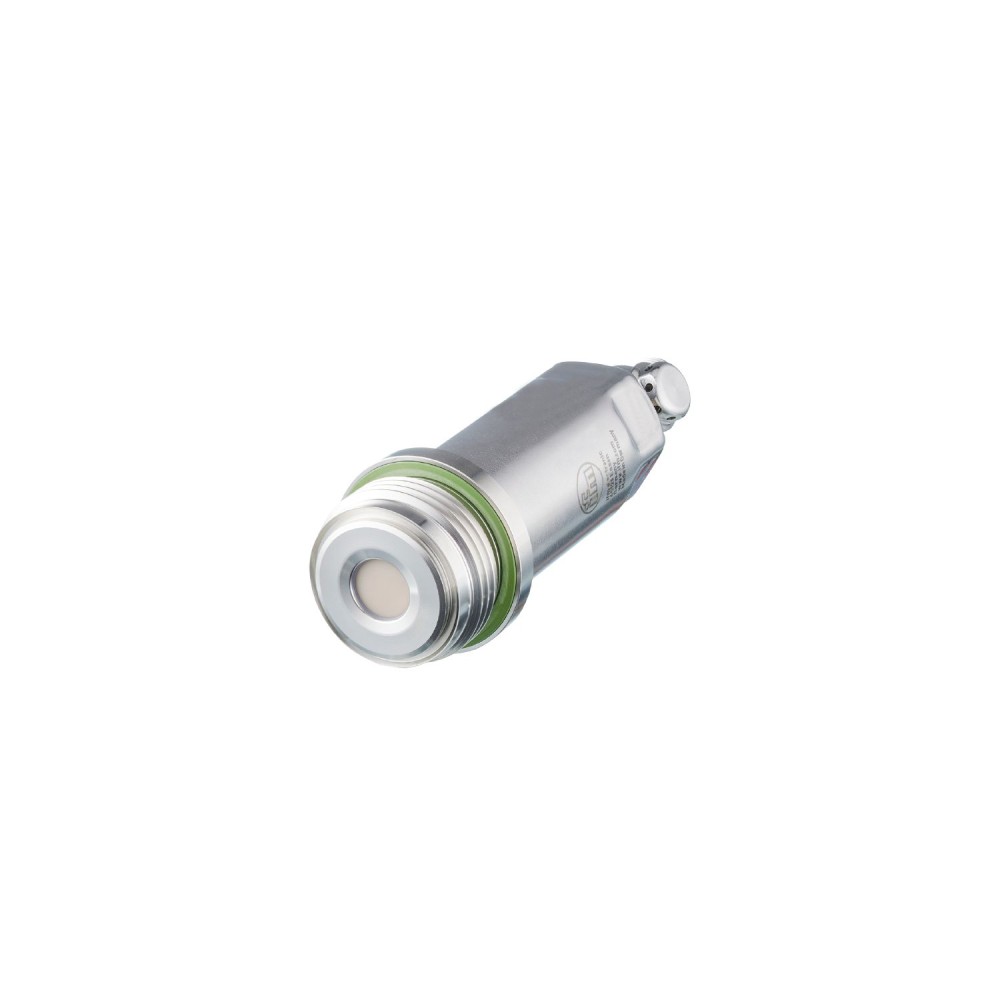

Датчик давления IFM PM-1-1BREA01-E-ZVG/US PM1709

Датчик давления IFM PM-1-1BREA01-E-ZVG/US PM1709 предназначен для точного измерения давления в промышленных условиях, включая пищевую промышленность и производство напитков. Модель отличается прочным корпусом из нержавеющей стали и гигиеничной конструкцией, обеспечивающей устойчивость к агрессивным чистящим средствам и мойке под высоким давлением.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления и вакуума в диапазоне от -1 до 1 бар (от -1000 до 1000 мбар). Это позволяет применять его для мониторинга широкого спектра давлений в различных технологических процессах.
Степень защиты IP67, IP68, IP69K:Высокий класс защиты гарантирует надежную работу датчика в условиях интенсивной мойки, воздействия пыли и кратковременного погружения в воду. Это критически важно для оборудования, эксплуатируемого в гигиенически чувствительных зонах.
Материалы смачиваемых частей:Элементы, контактирующие со средой, выполнены из керамики (99, 9 % Al2O3), нержавеющей стали (316L/1. 4435) с поверхностью Ra < 0,4 мкм / Rz = 4 мкм и ПТФЭ. Такой подбор материалов обеспечивает химическую стойкость, гигиеничность и предотвращает загрязнение рабочей среды, что соответствует строгим требованиям пищевой и фармацевтической промышленности.
Выходной сигнал и интерфейс IO-Link:Датчик оснащен аналоговым выходом 4... 20 мА (масштабируемым) и поддерживает протокол IO-Link. Наличие IO-Link упрощает интеграцию в системы автоматизации, обеспечивает передачу диагностических данных и удаленную настройку параметров, повышая гибкость и удобство эксплуатации.
Рабочая температура среды:Диапазон рабочей температуры измеряемой среды составляет от -25 до 150 °C. Это позволяет использовать датчик в процессах с высокими температурными режимами, расширяя область его применения.

Преимущества

Датчик IFM PM1709 отличается высокой адаптивностью к жестким условиям эксплуатации благодаря прочной конструкции и максимальной степени защиты.
Использование гигиеничных материалов и конструкции обеспечивает соответствие стандартам для пищевой и фармацевтической промышленности.
Комбинированный выходной сигнал с IO-Link предоставляет современные возможности для интеграции и интеллектуального управления в автоматизированных системах.

Характеристики Датчик давления промывки IFM PM-1-1BREA01-E-ZVG/US PM1709

Основные характеристики

MAWP для приложений согласно CRN[бар]	10 бар
MTTF[лет]	323
Аналоговая конечная точка	-600...1000 mbar-8.7...14.5 psi-60...100 kPa
Аналоговая начальная точка	-1000...600 mbar-14.5...8.7 psi-100...60кПа
Аналоговые данные процесса	3
Аналоговый выход	4...20, (scalable) мА
Артикул	PM1709
В шагах от	1 мбар0,01 фунт/кв. дюйм0,1 кПа
Вес	306.9
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30.2 / L = 111
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-1...1 bar-1000...1000 mbar-14.5...14.5 psi-100...100 kPa
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	ASP = -1000 мбарAEP = 1000 мбар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-1-1BREA01-E-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПБТ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время цикла процесса [мс]	3.2
Мин. разрывное давление	30000 mbar435 psi3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	35
Мониторинг температуры	нет
Номинальное давление	10000 mbar145 psi1000 kPa
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Одобрение UL № J021
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault667
Потребляемый ток [мА]	<, 45
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение IOLink по давлению [мбар]	0.5
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
