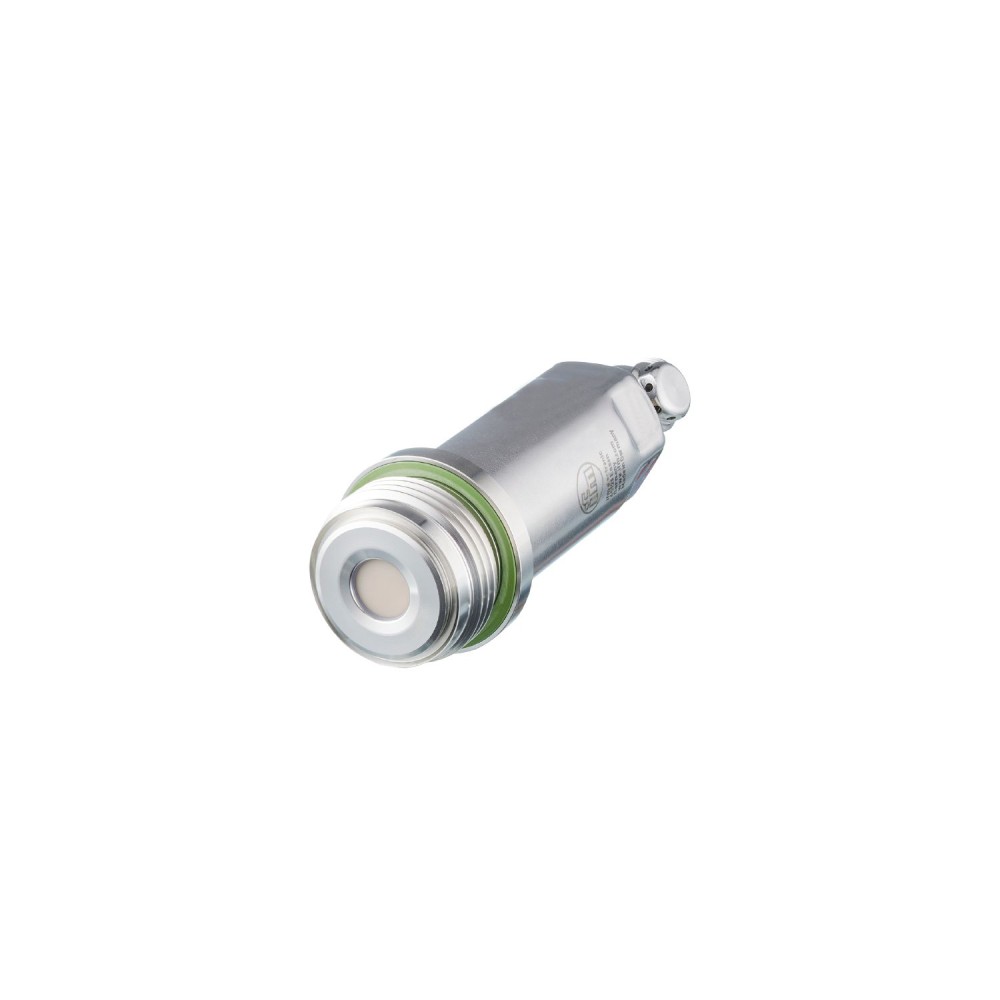

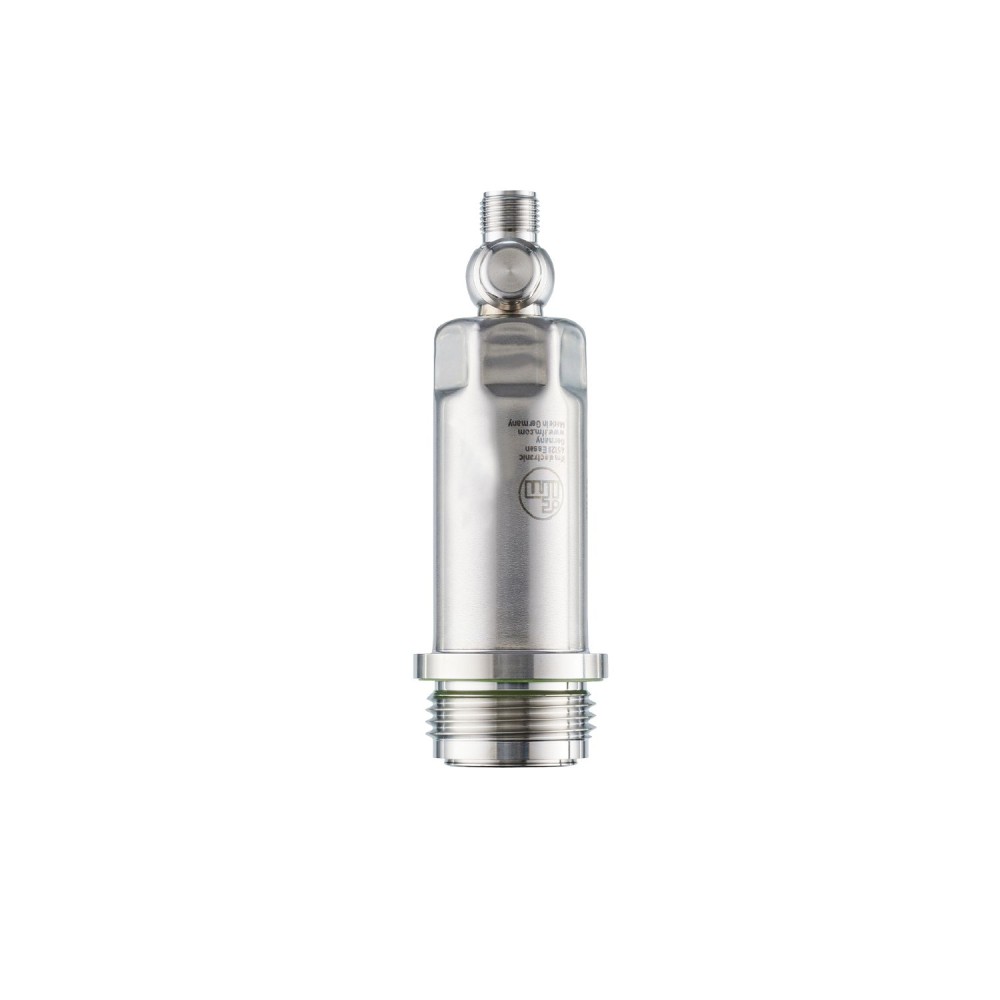

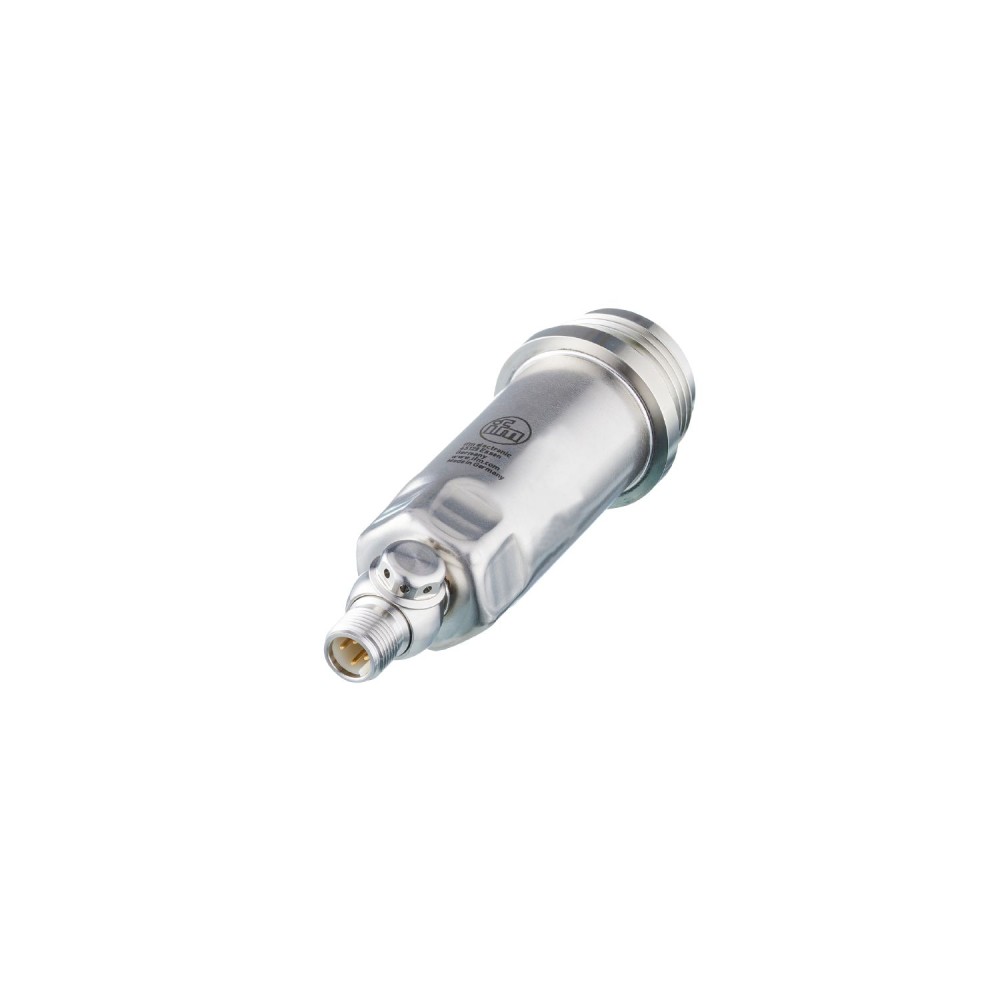

Датчик давления промывки IFM PM-010-REA01-E-ZVG/US PM1704

Код товара: 189721

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPM1704

Код производителяPM-010-REA01-E-ZVG/US

Все характеристики

IFM PM1704 дополнительные характеристики

Описание

Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков. Гигиеничная конструкция с плоским корпусом. Устойчив к мойке под высоким давлением с использованием агрессивных чистящих средств. Высокая термостойкость и высокий класс защиты.

Характеристики Датчик давления промывки IFM PM-010-REA01-E-ZVG/US PM1704

Основные характеристики

MAWP для приложений согласно CRN[бар]	50
MTTF[лет]	323
Аналоговая конечная точка	1...10 bar14.5...145 psi0.1...1 MPa
Аналоговая начальная точка	-1...8 bar-14.5...116 psi-0.1...0.8 MPa
Аналоговые данные процесса	3
Аналоговый токовый выход [мА]	4...20, (scalable)
Артикул	PM1704
В шагах от	0.005 bar0.1 psi0.0005 MPa
Вес[г]	307.75
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Данные процесса IO-Link (циклические)	функция длина бита давление 16 состояние устройства4
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	ASP = 0,0 бар AEP = 10,0 бар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-010-REA01-E-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПБТ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время цикла процесса [мс]	3.2
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	35
Мониторинг температуры	нет
Нет мертвого пространства	да
Номинальное давление	50 бар725 фунтов на кв. дюйм5 МПа
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Одобрение UL № J021
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault662
Потребляемый ток [мА]	<, 45
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 30.2 / L = 111
Разрешение IO-Link давление [бар]	0.002
Ревизия IO-Link	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
