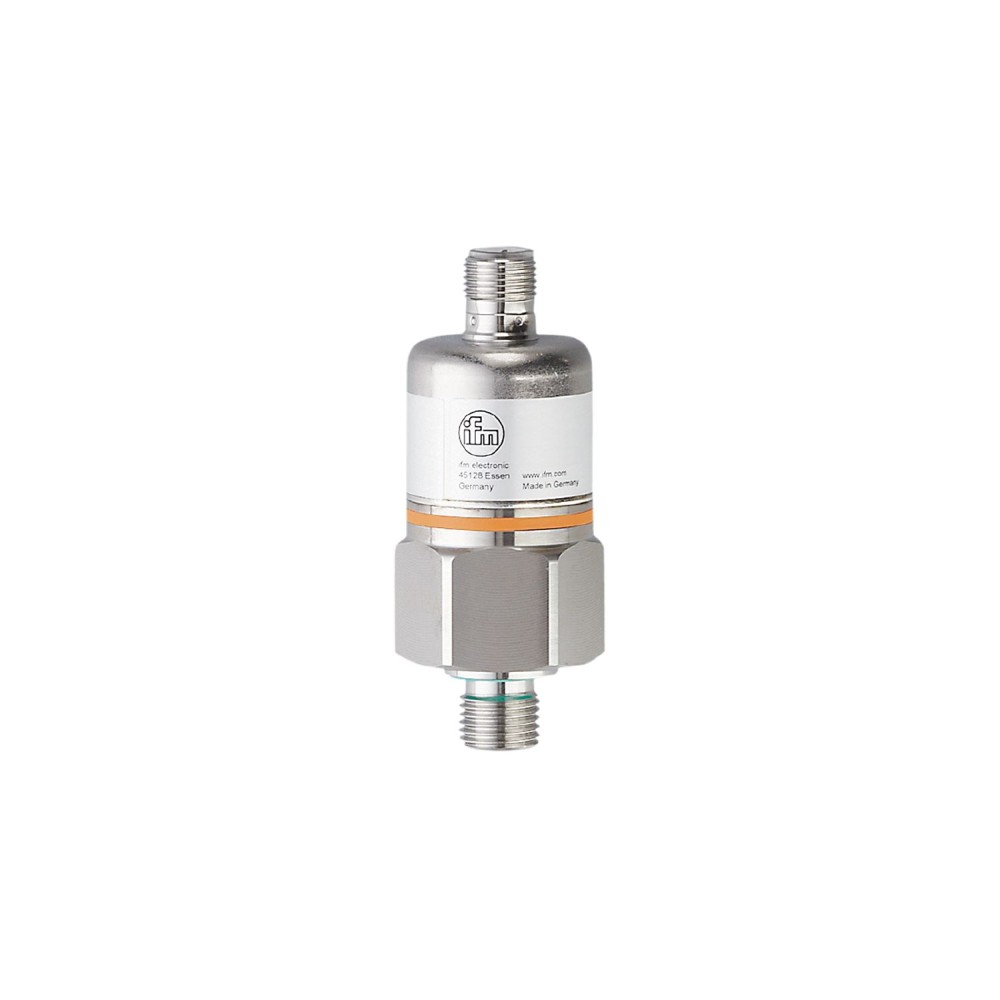

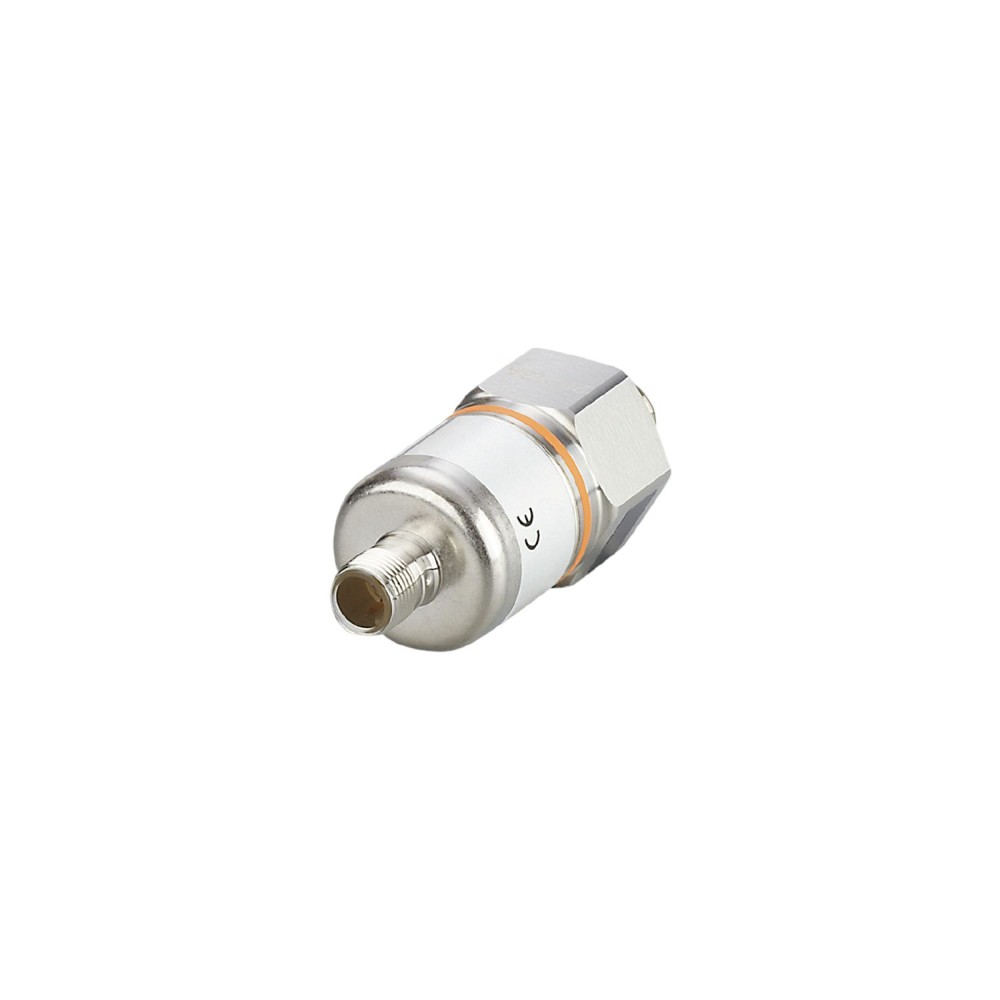

Датчик давления с керамической измерительной ячейкой IFM PA-250-SBG14-A-ZVG/US/ /V PA3521

Код товара: 189717

IFM Производитель

35 828 ₽

Быстрый заказ

Характеристики

Код производителяPA3521

АртикулPA3521

Код производителяPA-250-SBG14-A-ZVG/US/ /V

Все характеристики

IFM PA3521 дополнительные характеристики

Описание

Датчик давления IFM PA3521 (артикул PA-250-SBG14-A-ZVG/US/ /V) представляет собой электронное устройство с керамической измерительной ячейкой, предназначенное для точного мониторинга относительного давления в промышленных системах.

Ключевые характеристики

Диапазон измерения и тип давления:Датчик предназначен для измерения относительного давления в диапазоне от 0 до 250 бар (0... 3625 psi, 0... 25 МПа). Это обеспечивает его применение в широком спектре задач, где требуется контроль давления жидкостей и газов.
Тип выходного сигнала:Устройство генерирует стандартный аналоговый выходной сигнал 4... 20 мА. Такой тип сигнала является общепринятым в промышленной автоматизации, что упрощает интеграцию датчика с различными системами управления и контроллерами.
Точность и повторяемость:Отклонение характеристик составляет менее ± 0, 25 % от диапазона (BFSL), а повторяемость — менее 0, 1 % от диапазона. Эти параметры гарантируют высокую точность измерений и стабильность показаний в течение длительного времени.
Степень защиты и материалы:Датчик обладает высокой степенью защиты IP 68 и IP 69К, что позволяет использовать его в условиях повышенной влажности, запыленности и при воздействии струй воды под высоким давлением. Смачиваемые части выполнены из нержавеющей стали (303/1. 4305) и керамики с уплотнением FKM, обеспечивая устойчивость к агрессивным средам.
Технологическое соединение:Для подключения к процессу используется резьбовое соединение G 1/4 наружная резьба (согласно DIN EN ISO 1179-2) с внутренней резьбой M5, что обеспечивает надежную и стандартизированную установку.

Преимущества

Высокая точность и долговременная стабильность:Благодаря низкой погрешности, высокой повторяемости (менее 0, 1 % от диапазона) и долгосрочной стабильности (менее ± 0, 05 % от диапазона за 6 месяцев), датчик обеспечивает надежные и точные данные для критически важных процессов.
Надежность в жестких условиях эксплуатации:Прочный корпус из нержавеющей стали, высокая степень защиты IP 68 / IP 69К, а также устойчивость к вибрации (DIN EN 60068-2-6, 20 g) и ударам (DIN EN 60068-2-27, 50 g) гарантируют бесперебойную работу в агрессивных промышленных средах.
Универсальность и простота интеграции:Стандартный аналоговый выход 4... 20 мА и общепринятое технологическое соединение G 1/4 облегчают интеграцию датчика в существующие системы автоматизации, минимизируя затраты на установку и настройку.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-250-SBG14-A-ZVG/US/ /V PA3521

Основные характеристики

MTTF[лет]	507
Аналоговый выход	4...20 мА
Артикул	PA3521
Вес	216.5
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Железнодорожные приложения	DIN EN 50155 / IEC 60571 Класс T3, C1, S1
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-250-SBG14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, уплотнение: FKM
Мин. разрывное давление	850 bar12300 psi85 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (0...80 °C)
Общее количество выходов	1
Одобрение UL	Одобрение UL № J007
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90, (on request: -40...90 °C)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)DIN EN 61373category 3
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)DIN EN 61373category 2
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех в соответствии с автомобильной директивой 2004/104/ECISP 25помехоустойчивость в соответствии с автомобильной директивой 2004/104/ECISO 11452-2 HF-излучение 100 В/мISO 7637-2 уровень жесткости импульса 4
