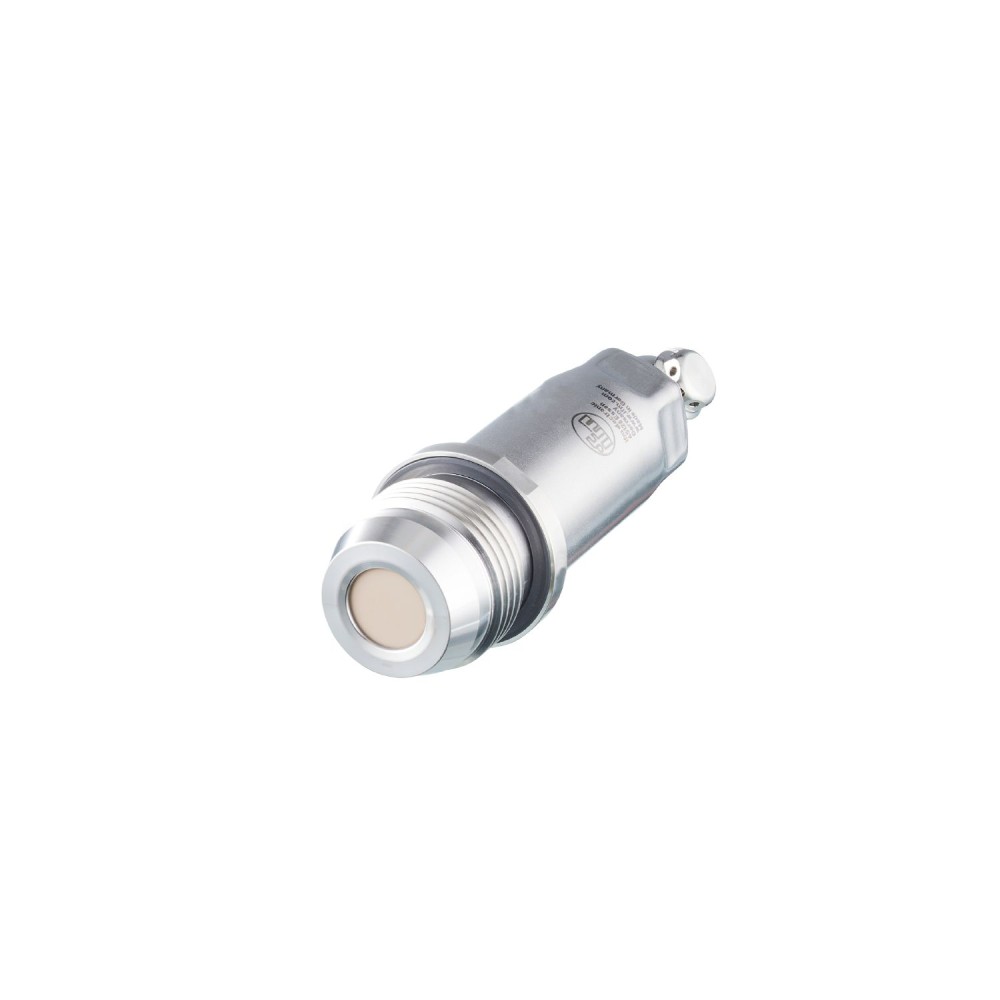

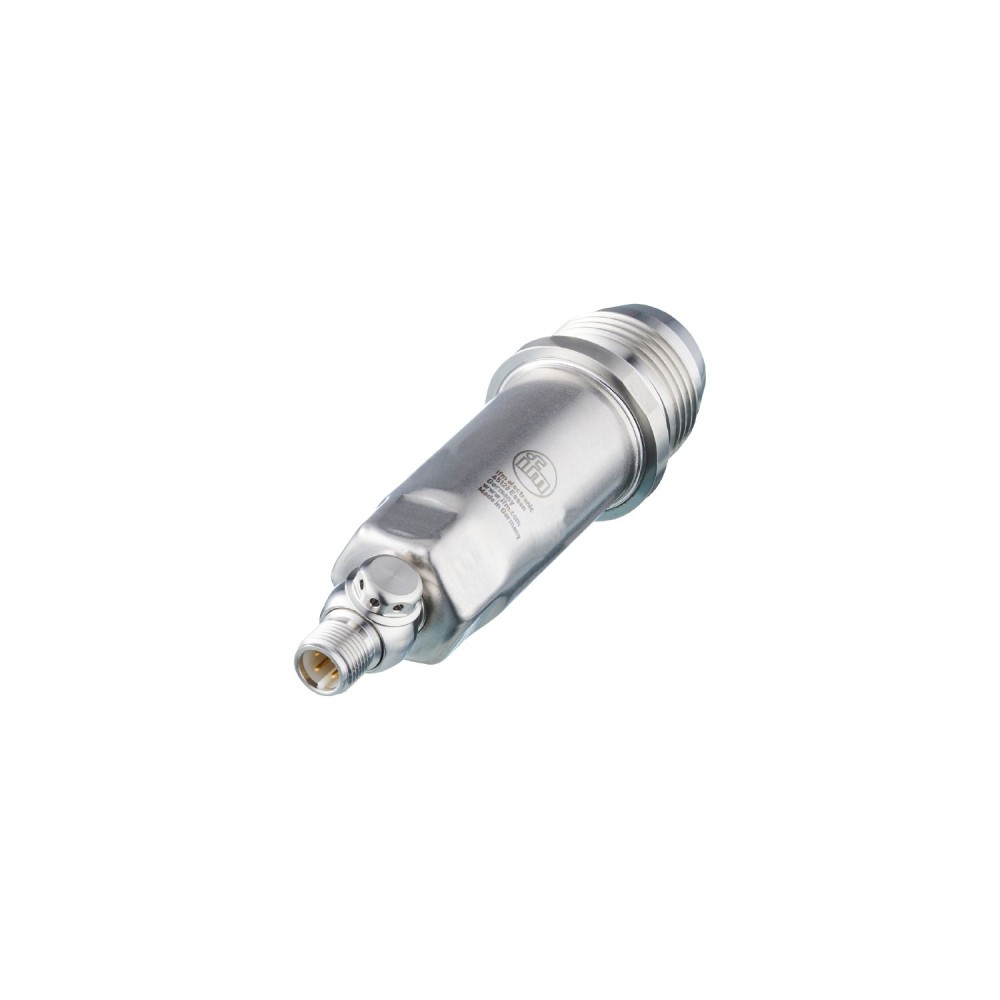

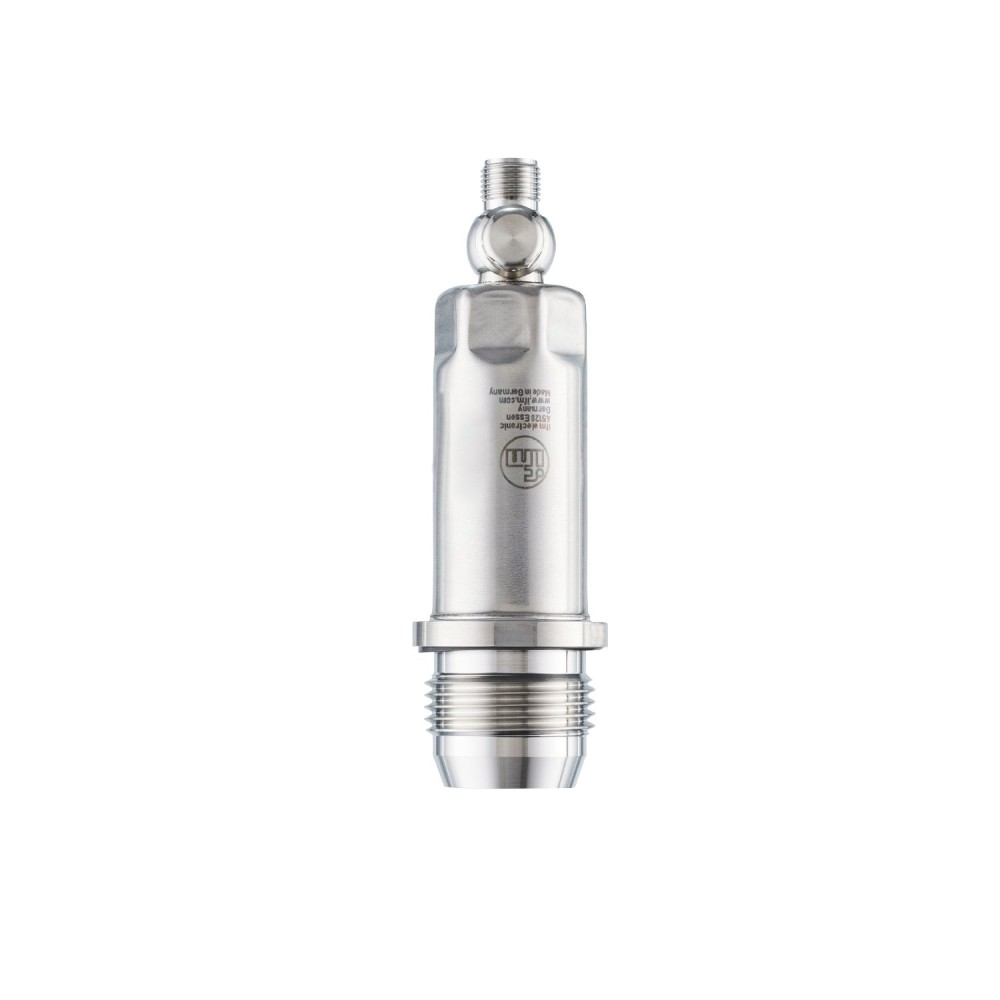

Датчик давления промывки IFM PM-2,5-REA01-E-ZVG/US PM1606

Код товара: 189709

IFM Производитель

61 974 ₽

Быстрый заказ

Характеристики

Код производителяPM1606

АртикулPM1606

Код производителяPM-2,5-REA01-E-ZVG/US

Все характеристики

IFM PM1606 дополнительные характеристики

Описание

Датчик давления IFM PM1606 (PM-2, 5-REA01-E-ZVG/US) предназначен для измерения относительного давления в промышленных условиях, включая пищевую промышленность и производство напитков. Устройство характеризуется прочной конструкцией и высокой степенью защиты, что обеспечивает надежность его работы в агрессивных средах и при интенсивной очистке.

Ключевые характеристики

Диапазон измерения:Данный датчик способен измерять давление в диапазоне от -0. 125 до 2. 5 бар. Этот диапазон позволяет применять устройство для контроля как вакуума, так и избыточного давления в различных технологических процессах.

Выходной сигнал и интерфейс IO-Link:Датчик оснащен аналоговым выходом 4... 20 мА с возможностью масштабирования, что обеспечивает его интеграцию в стандартные системы автоматизации. Дополнительно присутствует интерфейс IO-Link, который предоставляет расширенные функции диагностики и параметрирования, упрощая настройку и мониторинг состояния датчика.

Материалы и степень защиты:Смачиваемые части датчика выполнены из нержавеющей стали (316L/1. 4435), керамики и PTFE, что гарантирует химическую стойкость и пригодность для использования с агрессивными средами и в гигиенических применениях. Высокий класс защиты IP 67, IP 68 и IP 69K обеспечивает устойчивость к воздействию воды, пыли и позволяет проводить мойку под высоким давлением с использованием чистящих средств.

Температурный диапазон среды:Устройство рассчитано на работу со средами, имеющими температуру от -25 до 150 °C. Это позволяет использовать датчик в процессах, требующих стерилизации или работы с высокотемпературными жидкостями, что критично для пищевой и фармацевтической промышленности.

Основные преимущества

Универсальность применения:Сочетание широкого диапазона измерения, аналогового выхода и интерфейса IO-Link обеспечивает гибкость интеграции датчика в различные системы управления и мониторинга, от простых до высокоинтеллектуальных.
Надежность в агрессивных условиях:Применение высококачественных материалов (нержавеющая сталь 316L, керамика, PTFE) и высокая степень защиты IP 67/68/69K гарантируют долговечность и стабильность работы датчика при частых мойках, контакте с агрессивными веществами и в условиях повышенной влажности.
Высокая температурная стойкость:Способность работать при температурах среды до 150 °C делает датчик пригодным для использования в процессах, требующих высоких температур, что важно для обеспечения гигиенических стандартов и эффективной работы.

Характеристики Датчик давления промывки IFM PM-2,5-REA01-E-ZVG/US PM1606

Основные характеристики

MAWP для приложений согласно CRN[бар]	20 бар
MTTF[лет]	323
Аналоговая конечная точка	-375...2500 mbar5.44...36.25 psi37.5...250 kPa
Аналоговая начальная точка	-125...2000 mbar-1.82...29 psi-12.5...200кПа
Аналоговые данные процесса	3
Аналоговый выход	4...20, (scalable) мА
Артикул	PM1606
В шагах от	1 мбар0,02 фунт/кв. дюйм0,1 кПа
Вес	342.3
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30.2 / L = 122
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства4
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-0.125...2.5 bar-125...2500 mbar-1.82...36.26 psi-12.5...250 kPa
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	ASP = 0,0 бар AEP = 2500 мбар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-2,5-REA01-E-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПБТ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время цикла процесса [мс]	3.2
Мин. разрывное давление	50000 mbar725 psi5000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	20
Мониторинг температуры	нет
Номинальное давление	20000 mbar290 psi2000 kPa
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Одобрение UL № J022
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault665
Потребляемый ток [мА]	<, 45
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение IOLink по давлению [мбар]	0.5
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус
Тип давления	относительное давление
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
