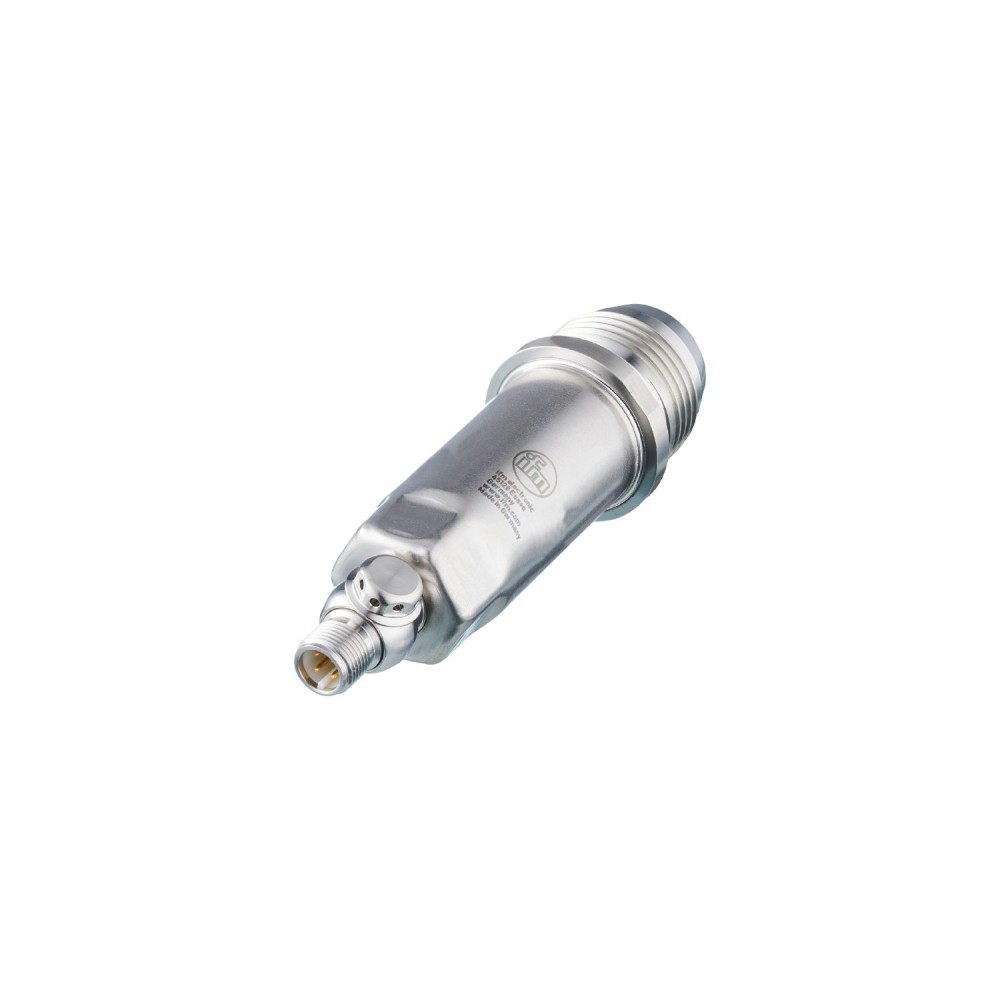

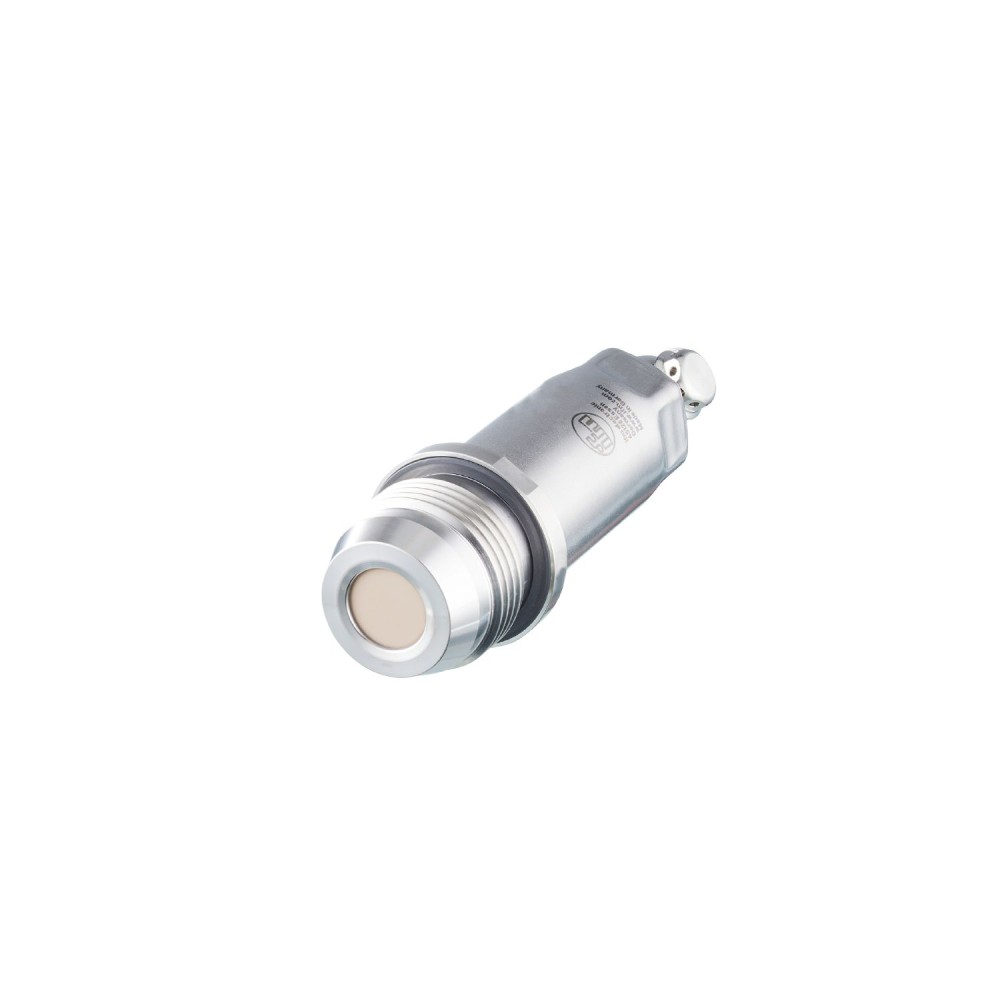

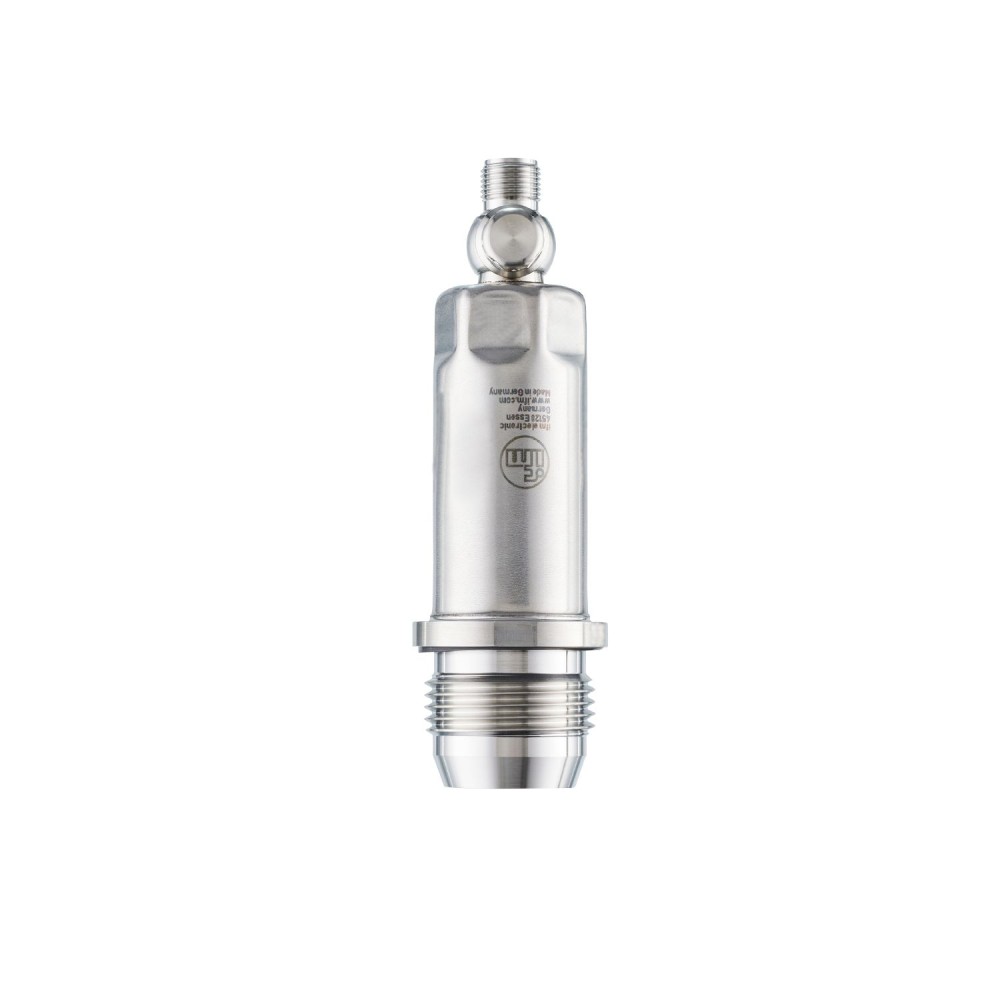

Датчик давления промывки IFM PM-004-REA01-E-ZVG/US PM1605

Код товара: 189708

IFM Производитель

61 970 ₽

Быстрый заказ

Характеристики

Код производителяPM1605

АртикулPM1605

Код производителяPM-004-REA01-E-ZVG/US

Все характеристики

IFM PM1605 дополнительные характеристики

Описание

Датчик давления IFM PM1605 (PM-004-REA01-E-ZVG/US)

Датчик давления IFM PM1605 разработан для точного измерения давления в промышленных условиях, включая пищевую промышленность и производство напитков. Модель отличается прочной конструкцией и высоким классом защиты, что обеспечивает надежную работу в сложных эксплуатационных средах.

Ключевые технические характеристики:

Диапазон измерения:От -1 до 4 бар. Этот диапазон позволяет использовать датчик для мониторинга как избыточного давления, так и вакуума, что делает его универсальным решением для различных технологических процессов.
Выходной сигнал:Датчик оснащен аналоговым выходом 4... 20 мА (масштабируемый) и интерфейсом IO-Link. Аналоговый выход обеспечивает стандартное подключение к системам управления, а IO-Link предоставляет расширенные возможности для цифровой передачи данных, диагностики и удаленной настройки.
Материалы смачиваемых частей:Керамическая емкостная ячейка (99, 9 % Al₂O₃) и нержавеющая сталь (316L/1. 4435). Применение этих материалов гарантирует высокую химическую стойкость и гигиеничность, что критически важно для применения в пищевой и фармацевтической промышленности.
Класс защиты:IP 67, IP 68, IP 69K. Высокие классы защиты обеспечивают надежную работу датчика в условиях повышенной влажности, запыленности, а также при регулярной мойке под высоким давлением с использованием агрессивных чистящих средств.
Температура измеряемой среды:От -25 до 150 °C. Широкий температурный диапазон позволяет применять датчик для контроля давления в процессах с экстремальными температурами, обеспечивая стабильность показаний.

Преимущества:

Надежность в агрессивных средах:Прочный корпус из нержавеющей стали и гигиеничная конструкция с плоским корпусом, а также высокие классы защиты IP 67, IP 68, IP 69K, обеспечивают устойчивость к мойке под высоким давлением и агрессивным чистящим средствам.
Универсальность подключения:Комбинация аналогового выхода 4... 20 мА и интерфейса IO-Link обеспечивает гибкость интеграции в существующие и перспективные автоматизированные системы управления.
Высокая точность и стабильность:Керамическая емкостная ячейка измерения давления гарантирует стабильные и точные показания в широком диапазоне температур и давлений.

Характеристики Датчик давления промывки IFM PM-004-REA01-E-ZVG/US PM1605

Основные характеристики

MAWP для приложений согласно CRN[бар]	30 бар
MTTF[лет]	323
Аналоговая конечная точка	-0.2...4 bar-2.9...58 psi-20...400 kPa
Аналоговая начальная точка	-1...3.2 бар-14.5...46.4 psi-100...320кПа
Аналоговые данные процесса	3
Аналоговый выход	4...20, (scalable) мА
Артикул	PM1605
В шагах от	0.002 bar0.05 psi0.2 kPa
Вес	337.55
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30.2 / L = 122
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства4
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-1...4 bar-14.5...58 psi-100...400 kPa
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	ASP = 0,0 бар AEP = 4,0 бар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-004-REA01-E-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПБТ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время цикла процесса [мс]	3.2
Мин. разрывное давление	100 bar1450 psi10000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	20
Мониторинг температуры	нет
Номинальное давление	30 бар 435 фунтов на кв. дюйм 3000 кПа
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Одобрение UL № J022
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault664
Потребляемый ток [мА]	<, 45
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 DC
Разрешение IOLink давление [бар]	0.001
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
