| Код производителяPM1604 | АртикулPM1604 | Код производителяPM-010-REA01-E-ZVG/US |
IFM PM1604 дополнительные характеристики

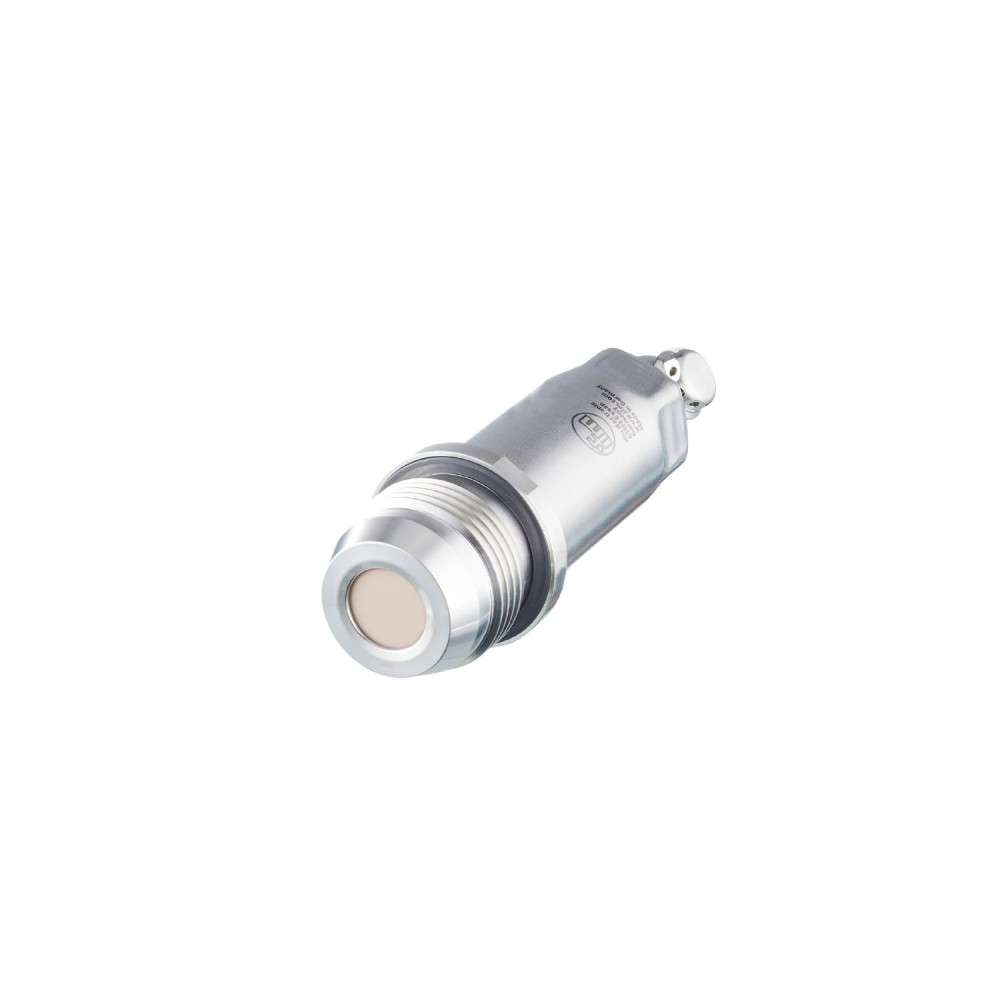

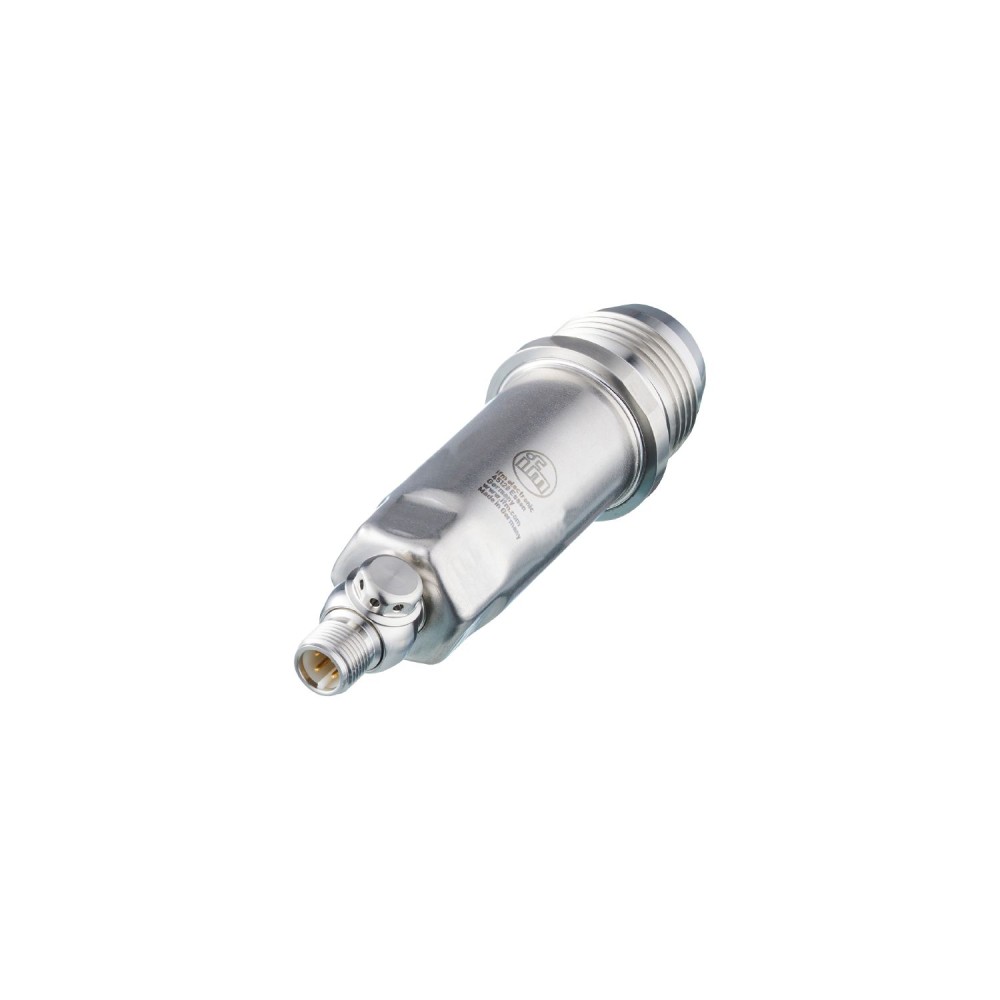

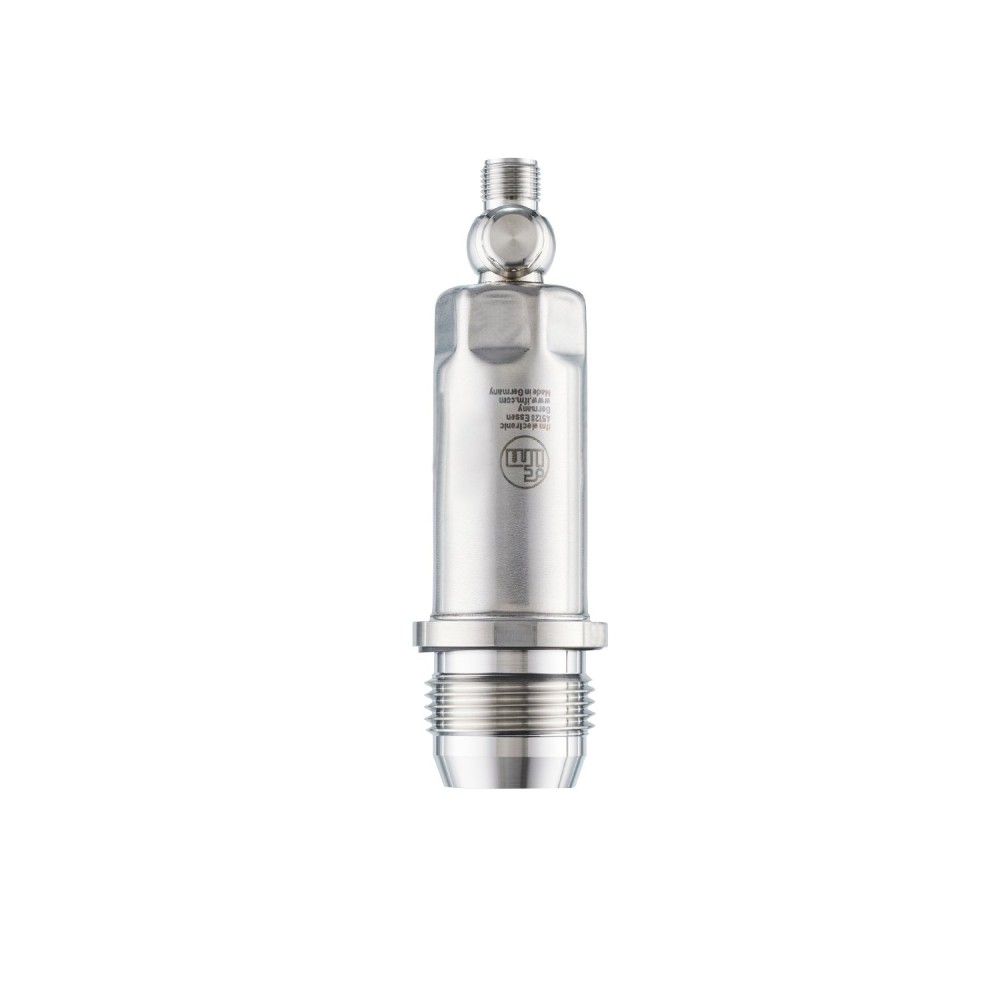

Датчик давления IFM PM-010-REA01-E-ZVG/US PM1604
Датчик давления IFM PM-010-REA01-E-ZVG/US с артикулом PM1604 предназначен для точного измерения относительного давления и вакуума в промышленных условиях. Модель отличается прочной конструкцией и адаптирована для применения в отраслях с высокими требованиями к гигиене и устойчивости к агрессивным средам, таких как пищевая промышленность и производство напитков.
Ключевые технические характеристики
Диапазон измерения:От -1 до 10 бар. Этот широкий диапазон позволяет использовать датчик для мониторинга как избыточного давления, так и вакуума, что делает его универсальным решением для различных технологических процессов.
Выходной сигнал:Аналоговый сигнал 4... 20 мА и IO-Link. Наличие стандартного аналогового выхода обеспечивает совместимость с большинством промышленных систем управления, а интерфейс IO-Link предоставляет расширенные возможности по настройке и диагностике датчика.
Степень защиты:IP67, IP68, IP69K. Высокие классы защиты гарантируют надежную работу датчика в условиях повышенной влажности, пыли и при воздействии струй воды высокого давления, что критически важно для агрессивных промышленных сред, включая мойку.
Материалы смачиваемых частей:Керамика (99, 9% Al2O3) и нержавеющая сталь (316L/1. 4435). Использование этих материалов обеспечивает высокую химическую стойкость и гигиеничность, что позволяет применять датчик в контакте с пищевыми продуктами, напитками и другими средами, требующими особой чистоты.
Преимущества
- Высокая надежность в агрессивных условиях:Прочный корпус из нержавеющей стали и высокая степень защиты IP67/IP68/IP69K обеспечивают устойчивость к мойке под высоким давлением с использованием агрессивных чистящих средств и долгий срок службы в сложных промышленных условиях.
- Универсальность применения и гибкость интеграции:Широкий диапазон измерения (-1... 10 бар) и наличие двух типов выходного сигнала (аналоговый 4... 20 мА и IO-Link) позволяют легко интегрировать датчик в различные системы автоматизации и использовать его для контроля как избыточного давления, так и вакуума.
- Гигиеничность и химическая стойкость:Конструкция с плоским корпусом и применение керамики, а также нержавеющей стали 316L для смачиваемых частей соответствуют строгим гигиеническим требованиям и обеспечивают совместимость с различными средами, что идеально подходит для пищевой и фармацевтической промышленности.
| MAWP для приложений согласно CRN[бар] | 50 бар |
|---|---|
| MTTF[лет] | 323 |
| Аналоговая конечная точка | 1...10 bar14.5...145 psi0.1...1 MPa |
| Аналоговая начальная точка | -1...8 бар-14.5...116 psi-0.1...0.8 MPa |
| Аналоговые данные процесса | 3 |
| Аналоговый выход | 4...20, (scalable) мА |
| Артикул | PM1604 |
| В шагах от | 0.005 bar0.1 psi0.0005 MPa |
| Вес | 337.7 |
| Время задержки включения [с] | 0.5 |
| Время реакции на импульс аналогового выхода [мс] | 7 |
| Выходной сигнал | аналоговый сигнал, IO-Link, (настраиваемый) |
| Габариты | Ø 30.2 / L = 122 |
| Данные процесса IOLink (циклические) | функция длина бита давление 16 состояние устройства4 |
| Демпфирование аналогового выхода dAA[s] | 0...4 |
| Диапазон измерения | -1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa |
| Долгосрочная стабильность [% диапазона] | &, lt, ± 0,1, (уменьшение 1:1, в год) |
| Заводские настройки | ASP = 0,0 бар AEP = 10,0 бар |
| Защита | IP 67, IP 68, IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Измерительный элемент | керамическая емкостная ячейка измерения давления |
| Интегрированный сторожевой таймер | да |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | PM-010-REA01-E-ZVG/US |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1, (IO-Link) |
| Макс. нагрузка [Ом] | 700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA) |
| Материалы | нержавеющая сталь (316L/1.4404), ПБТ |
| Материалы (смачиваемые части) | керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ |
| Мин. время цикла процесса [мс] | 3.2 |
| Мин. разрывное давление | 150 бар 2175 фунтов на кв. дюйм 15 МПа |
| Мин. сопротивление изоляции [МОм] | 100, (500 V DC) |
| Мин. циклы давления | 100 миллионов |
| Момент затяжки [Нм] | 20 |
| Мониторинг температуры | нет |
| Номинальное давление | 50 бар725 фунтов на кв. дюйм5 МПа |
| Общее количество выходов | 2 |
| Общее отклонение в диапазоне температур | Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К |
| Одобрение UL | Одобрение UL № J022 |
| Отклонение гистерезиса [% от диапазона] | <, ± 0,15, (Turn down 1:1) |
| Отклонение линейности [% от диапазона] | <, ± 0,15, (Turn down 1:1) |
| Отклонение характеристик [% от диапазона] | &, lt, ± 0,2, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1) |
| Повторяемость [% диапазона] | &, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault662 |
| Потребляемый ток [мА] | <, 45 |
| Примечание об утверждении | заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm |
| Примечания по точности/отклонению | для более подробной информации см. раздел Диаграммы и графики |
| Профили | Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика |
| Рабочее напряжение[В] | 18...30 DC |
| Разрешение IOLink давление [бар] | 0.002 |
| Ревизия IOLink | 1.1 |
| режим SIO | нет |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| Сопротивление вакууму [мбар] | -1000 |
| Специальная особенность | Позолоченные контакты |
| Средняя температура[°C] | -25...150 |
| стандарт SDCI | IEC 61131-9 |
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1 наружная резьба уплотнительный конус |
| Тип давления | относительное давление, вакуум |
| Тип трансмиссии | COM2 (38,4 кБод) |
| Требуемый тип главного порта | А |
| Ударопрочность | DIN EN 60068-2-2750 g (11 ms) |
| Устойчивость к вибрации | DIN EN 60068-2-620 g (10...2000 Hz) |
| Функции IOLink (ациклические) | тег, специфичный для приложения, внутренняя температура |
| ЭМС | DIN EN 61000-6-2DIN EN 61000-6-3 |
-
-
-
-
-
-
-
-
-
-
-
