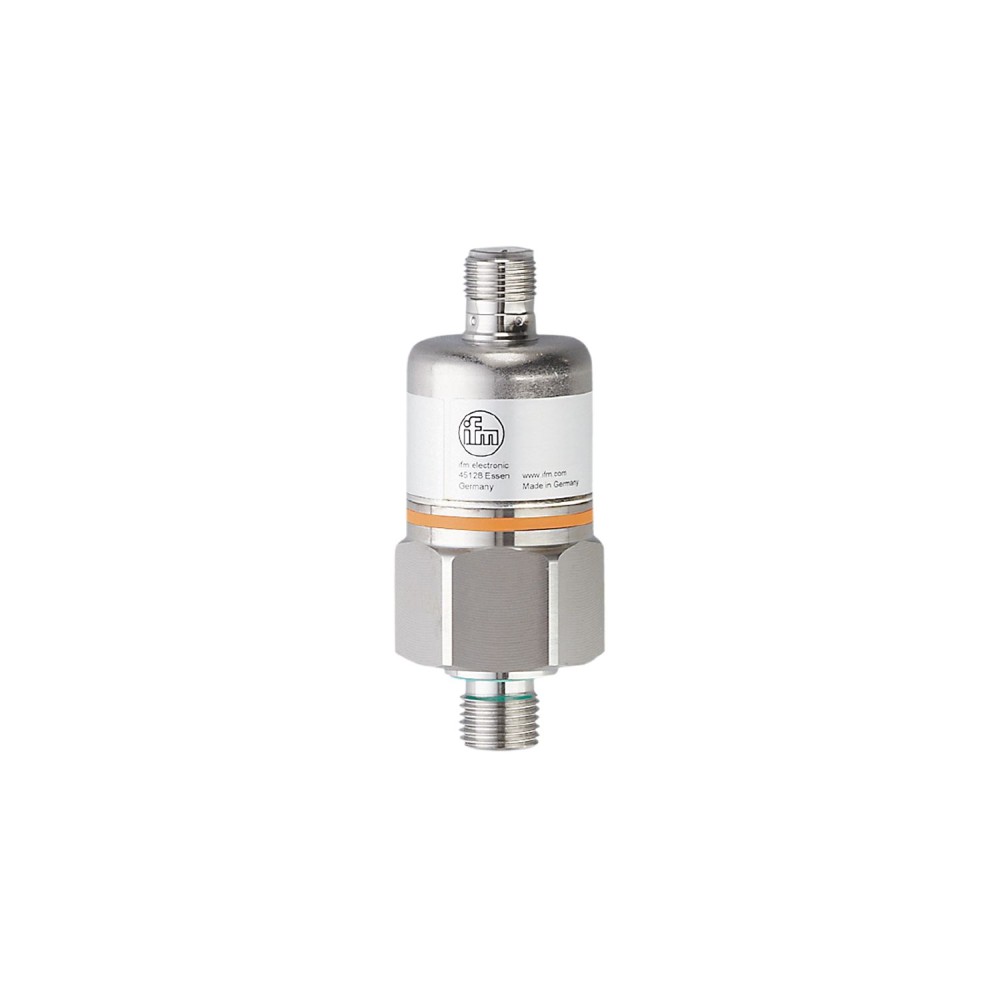

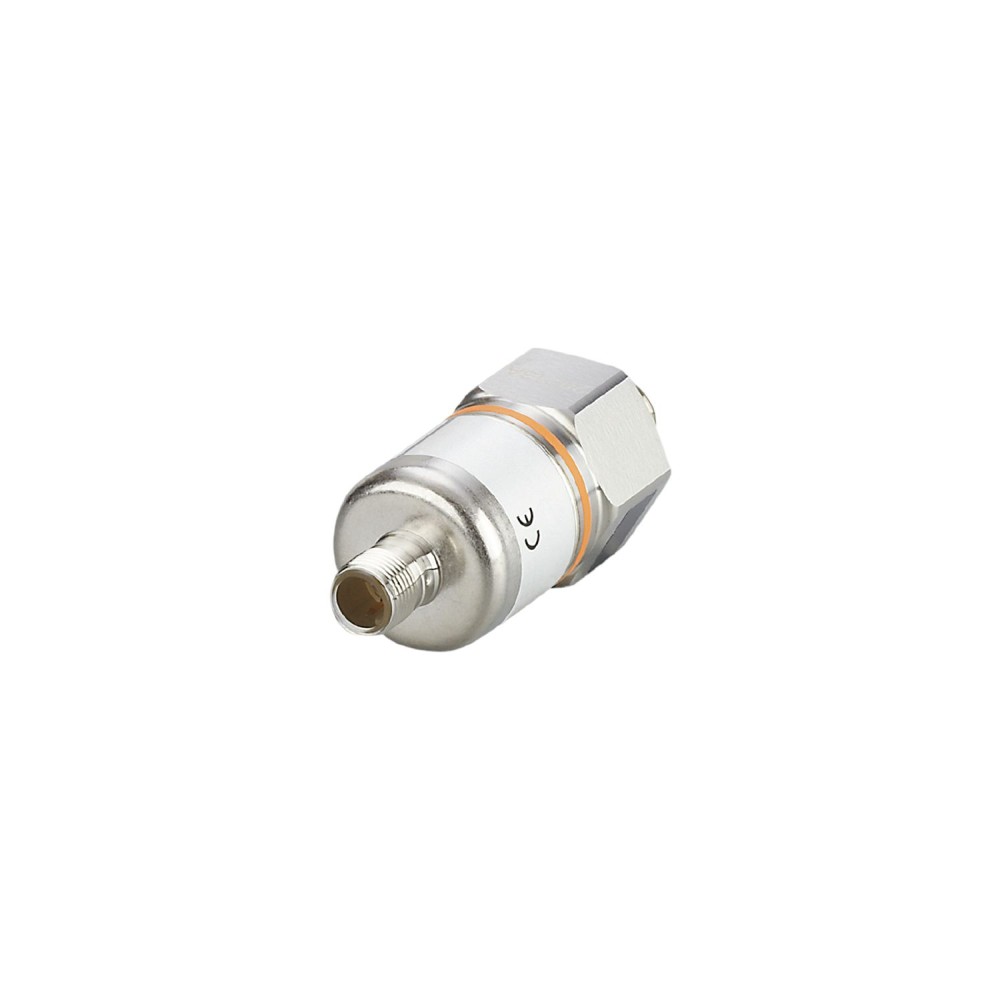

Датчик давления с керамической измерительной ячейкой IFM PA-400-SBG14-A-ZVG/US/ /V PA3520

Код товара: 189706

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPA3520

Код производителяPA-400-SBG14-A-ZVG/US/ /V

Все характеристики

IFM PA3520 дополнительные характеристики

Описание

Точный линейный выходной сигнал 4...20 мА, высокая повторяемость и низкая погрешность линейности, долговременная стабильность благодаря высокой защите от перегрузки, прочный корпус из нержавеющей стали для использования в жестких промышленных условиях, широкий диапазон рабочих температур

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-400-SBG14-A-ZVG/US/ /V PA3520

Основные характеристики

MTTF[лет]	555
Аналоговый токовый выход [мА]	4...20
Артикул	PA3520
Вес[г]	203.1
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Железнодорожные приложения	DIN EN 50155 / IEC 60571 Класс T3, C1, S1
Жилье	цилиндрический
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PA-400-SBG14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,1, (0...80 °C)
Общее количество выходов	1
Одобрение UL	Номер файла ULE174189
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Размеры[мм]	Ø 30 / L = 79.5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90, (on request: -40...90 °C)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба Внутренняя резьба :M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
