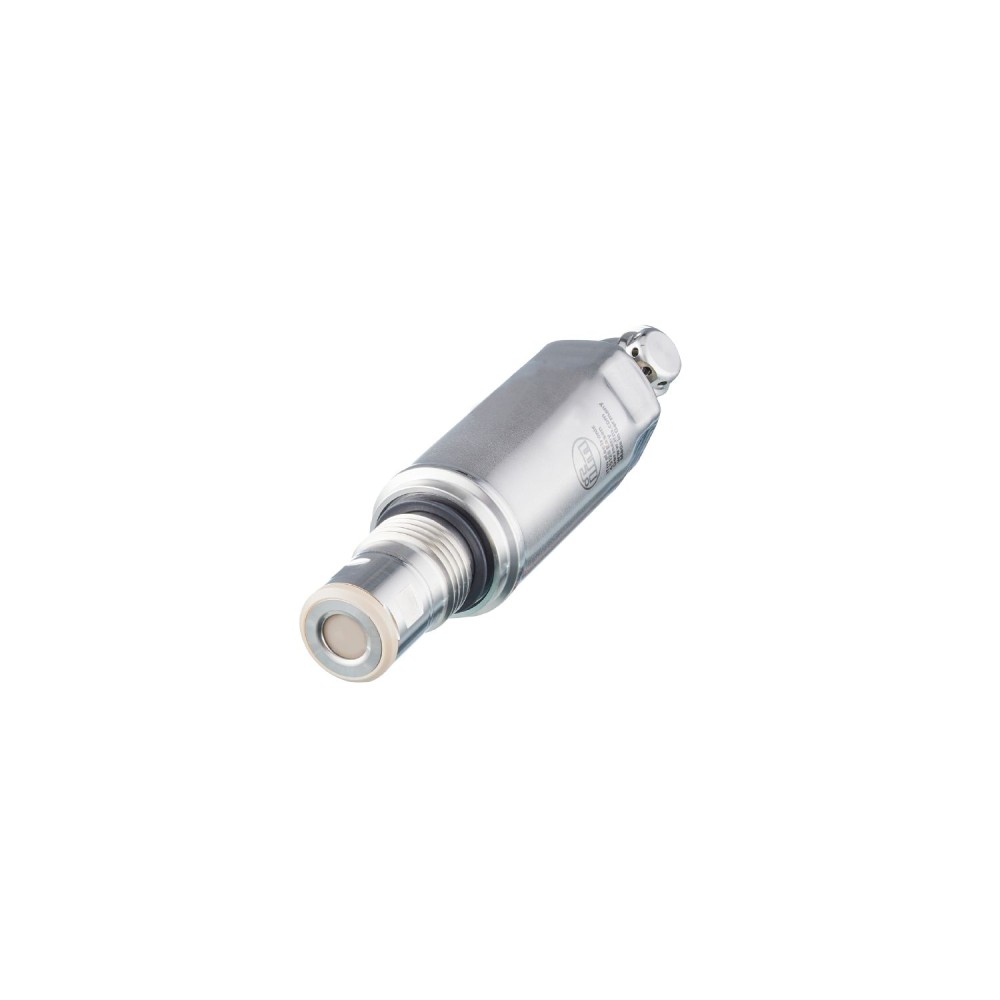

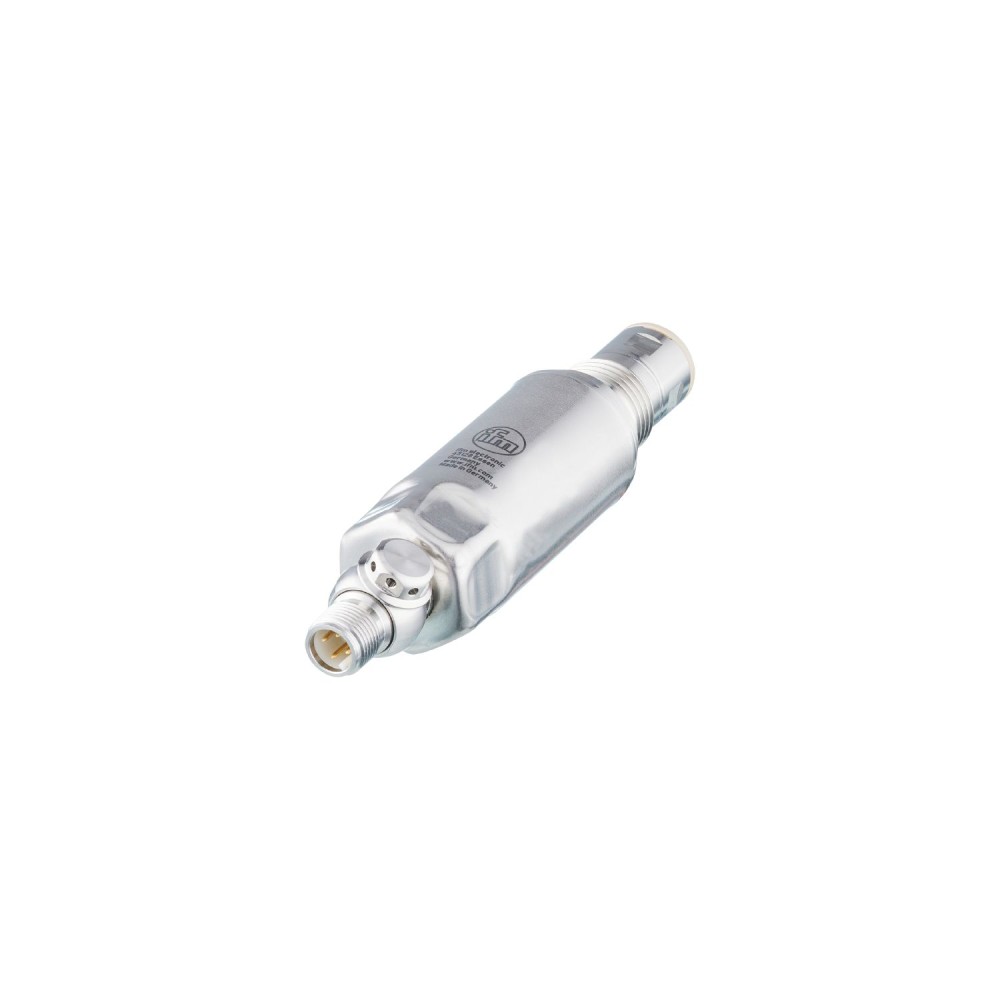

Датчик давления промывки IFM PM-2,5-REA12-A-ZVG/US PM1506

Код товара: 189699

IFM Производитель

61 943 ₽

Быстрый заказ

Характеристики

Код производителяPM1506

АртикулPM1506

Код производителяPM-2,5-REA12-A-ZVG/US

Все характеристики

IFM PM1506 дополнительные характеристики

Описание

Датчик давления IFM PM1506 (артикул PM-2, 5-REA12-A-ZVG/US) разработан для точного измерения относительного давления и вакуума в промышленных условиях, включая пищевую и фармацевтическую отрасли. Устройство отличается прочной конструкцией и адаптировано для работы в гигиенически чувствительных средах, устойчиво к воздействию агрессивных чистящих средств и высокотемпературной мойки.

Ключевые технические характеристики:

Диапазон измерения давления:Датчик обеспечивает измерение давления в диапазоне от -125 до 2500 мбар (от -0. 125 до 2. 5 бар). Это позволяет применять его для контроля как низкого давления, так и вакуума в различных технологических процессах.
Материалы смачиваемых частей и гигиеническая конструкция:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4435), керамики (99, 9 % Al2O3) и ПТФЭ. Поверхность имеет шероховатость Ra < 0,4 мкм, что предотвращает скопление микроорганизмов и обеспечивает соответствие строгим гигиеническим стандартам.
Класс защиты:Устройство обладает высоким классом защиты IP 67, IP 68 и IP 69K. Это гарантирует надежную работу датчика в условиях интенсивной мойки под высоким давлением и защищает от проникновения пыли и влаги.
Выходной сигнал и интерфейс:Датчик оснащен аналоговым выходом 4... 20 мА с возможностью масштабирования, а также цифровым интерфейсом IO-Link. Это обеспечивает гибкую интеграцию в современные системы автоматизации и возможность расширенной настройки параметров.
Диапазон рабочих температур измеряемой среды:Прибор стабильно функционирует при температурах измеряемой среды от -25 до 125 °C, с возможностью кратковременной работы до 150 °C (менее 1 часа). Это делает его пригодным для использования в процессах CIP (Clean-in-Place) и SIP (Sterilization-in-Place).

Преимущества:

Гигиеничность и устойчивость к агрессивным средам:Использование высококачественных материалов и конструкция с плоским корпусом обеспечивают высокую гигиеничность и стойкость к коррозии, что критически важно для пищевой и фармацевтической промышленности.
Надежность в тяжелых условиях эксплуатации:Высокий класс защиты IP 69K позволяет датчику выдерживать интенсивные мойки под высоким давлением и воздействие температур, гарантируя долгосрочную и бесперебойную работу.
Универсальность интеграции:Комбинированный выходной сигнал (аналоговый и IO-Link) предоставляет широкие возможности для подключения к различным системам управления, упрощая настройку и мониторинг.

Характеристики Датчик давления промывки IFM PM-2,5-REA12-A-ZVG/US PM1506

Основные характеристики

MAWP для приложений согласно CRN[бар]	3 бар
MTTF[лет]	322
Аналоговая конечная точка	375...2500 mbar5.44...36.26 psi37.5...250 kPa
Аналоговая начальная точка	-125...2000 mbar-1.82...29 psi-12.5...200кПа
Аналоговый выход	4...20, (scalable, 1:5) мА
Артикул	PM1506
В шагах от	1 мбар0,02 фунт/кв. дюйм0,1 кПа
Вес	306.2
Время задержки включения [с]	<, 0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 30.2 / L = 129.3
Данные процесса IOLink (циклические)	функция длина бита давление 16 температура 16 состояние устройства4
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-25...150 °C-13...302 °F
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	ASP = 0,0 бар AEP = 2500 мбар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-2,5-REA12-A-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПТФЭ, ФКМ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПЭЭК, ПТФЭ
Мин. время цикла процесса [мс]	4.5
Мин. разрывное давление	50000 mbar725 psi5000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	20
Мониторинг температуры	да
Номинальное давление	30000 mbar435 psi3000 kPa
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Номер одобрения UL: J024 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Повторяемость[К]	± 0,2
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1024
Потребляемый ток [мА]	<, 45
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 DC
Разрешение IOLink по давлению [мбар]	0.5
Разрешение IOLink температура [K]	0.2
Разрешение[К]	0.2
Ревизия IOLink	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба уплотнительный конус
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Точность[К]	± 2,5 К + (0,045 x (температура окружающей среды - температура среды))
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61326-1
