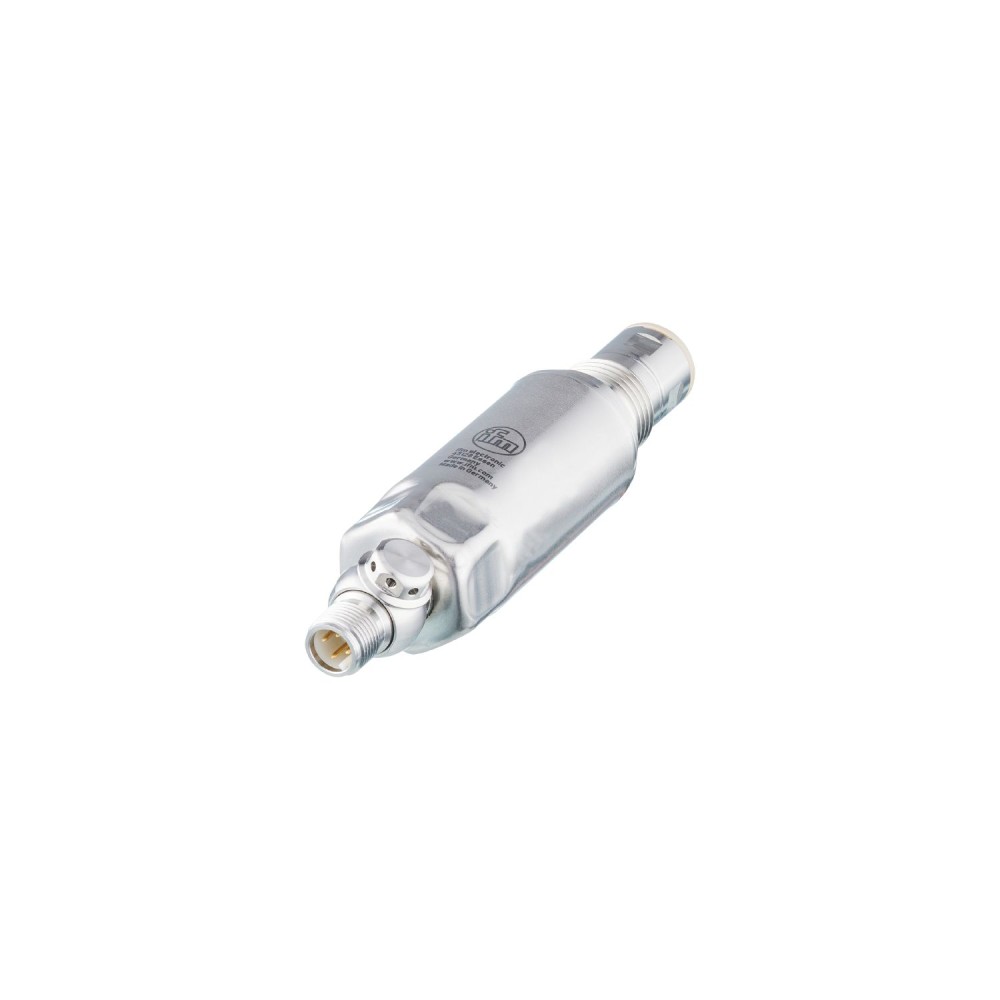

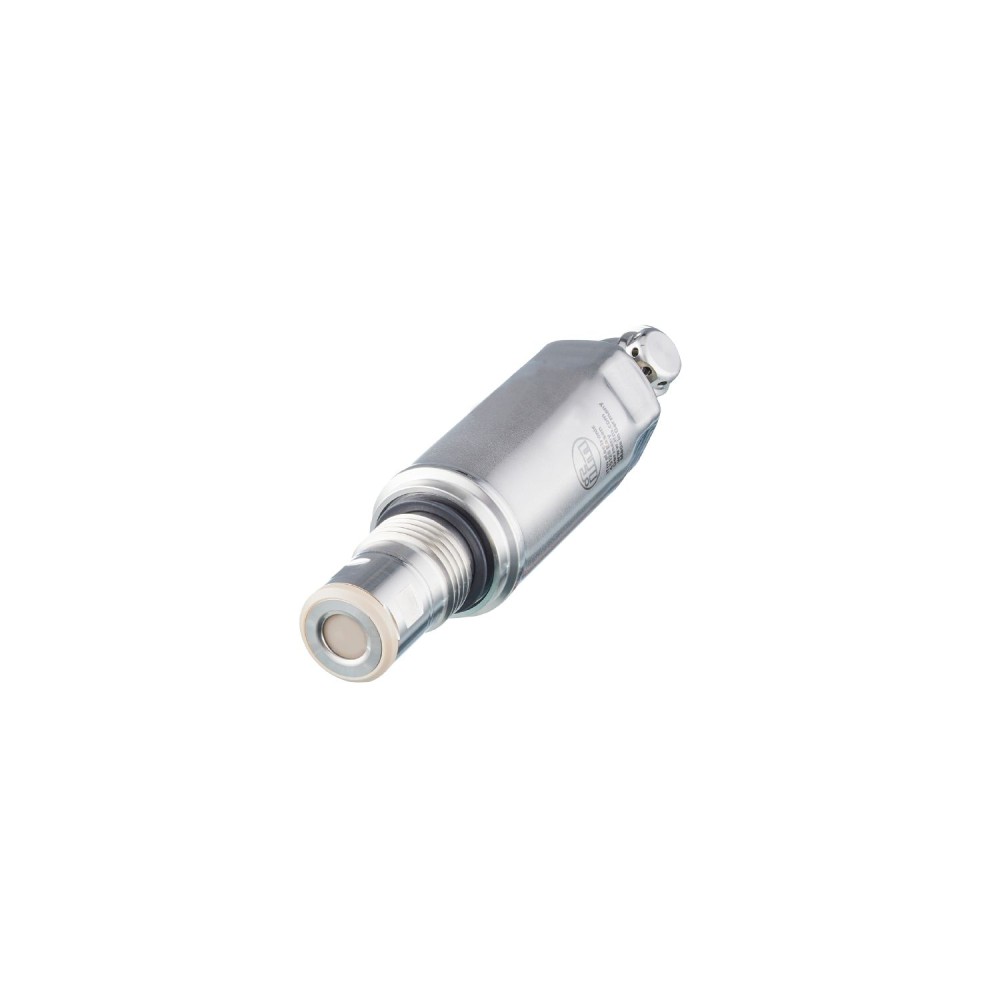

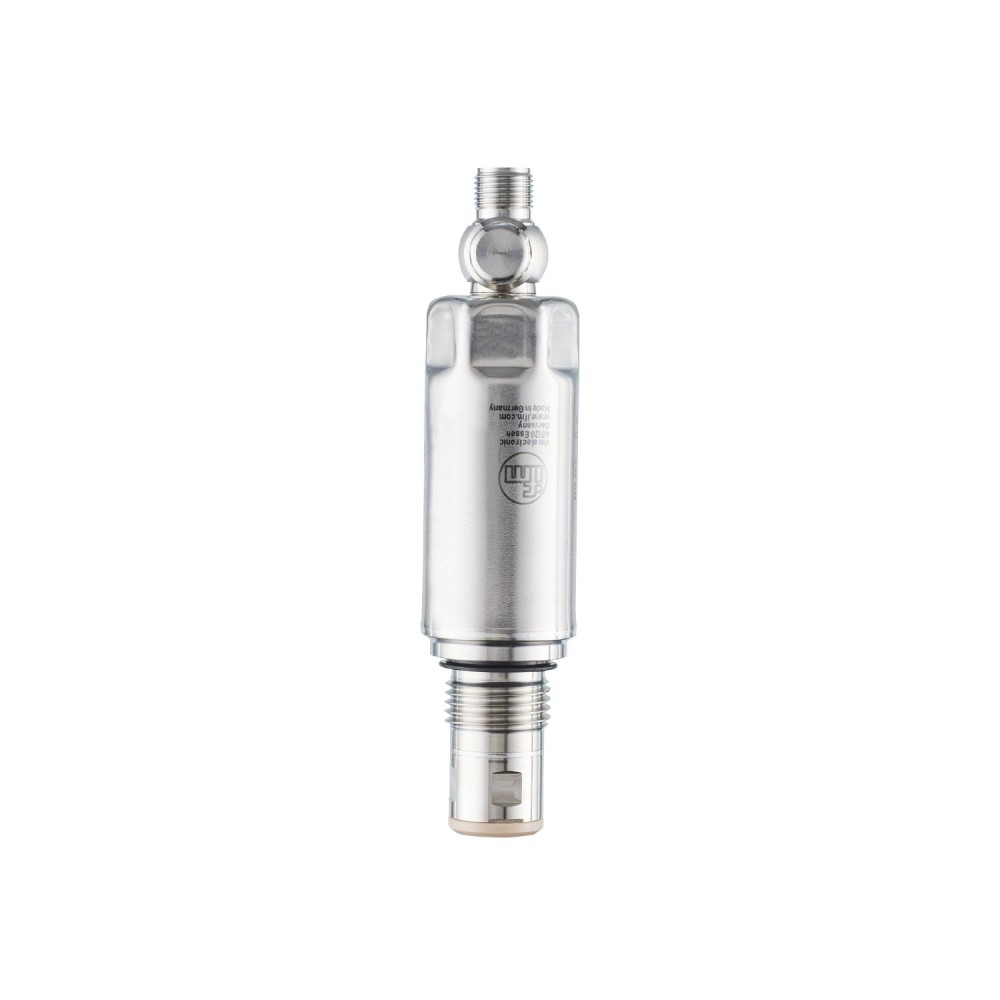

Датчик давления промывки IFM PM-025-REA12-A-ZVG/US PM1503

Код товара: 189696

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPM1503

Код производителяPM-025-REA12-A-ZVG/US

Все характеристики

IFM PM1503 дополнительные характеристики

Описание

Прочный корпус из нержавеющей стали для использования в пищевой промышленности и производстве напитков. Гигиеничная конструкция с плоским корпусом. Устойчив к мойке под высоким давлением с использованием агрессивных чистящих средств. Высокая термостойкость и высокий класс защиты.

Характеристики Датчик давления промывки IFM PM-025-REA12-A-ZVG/US PM1503

Основные характеристики

MAWP для приложений согласно CRN[бар]	43
MTTF[лет]	322
Аналоговая конечная точка	4...25 bar58...362.6 psi0.4...2.5 MPa
Аналоговая начальная точка	-1...20 bar-14.6...290 psi-0.1...2 MPa
Аналоговый токовый выход [мА]	4...20, (scalable, 1:5)
Артикул	PM1503
В шагах от	0.01 bar0.2 psi0.001 MPa
Вес[г]	268.1
Время задержки включения [с]	<, 0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходной сигнал	аналоговый сигнал, IO-Link, (настраиваемый)
Данные процесса IO-Link (циклические)	функция длина бита давление 16 температура 16 состояние устройства4
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	-25...150 °C-13...302 °F
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	ASP = 0,0 бар AEP = 25,0 бар
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PM-025-REA12-A-ZVG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	700, (Ub = 24 V, (Ub - 9 V) / 21.5 mA)
Материалы	нержавеющая сталь (316L/1.4404), ПТФЭ, ФКМ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПЭЭК, ПТФЭ
Мин. время цикла процесса [мс]	4.5
Мин. разрывное давление	280 бар 3600 фунтов на кв. дюйм 28 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	20
Мониторинг температуры	да
Нет мертвого пространства	да
Номинальное давление	160 бар 2300 фунтов на кв. дюйм 16 МПа
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,05 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,1 % от диапазона/10 К
Одобрение UL	Номер одобрения UL: J024 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Повторяемость[К]	± 0,2
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1019
Потребляемый ток [мА]	<, 45
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 30.2 / L = 129.3
Разрешение IO-Link давление [бар]	0.005
Разрешение IO-Link температура [K]	0.2
Разрешение[К]	0.2
Ревизия IO-Link	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба уплотнительный конус
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Точность[К]	± 2,5 К + (0,045 x (температура окружающей среды - температура среды))
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61326-1
