Световая решетка безопасности IFM OYA910-04-4-12-P-4-M OY513S

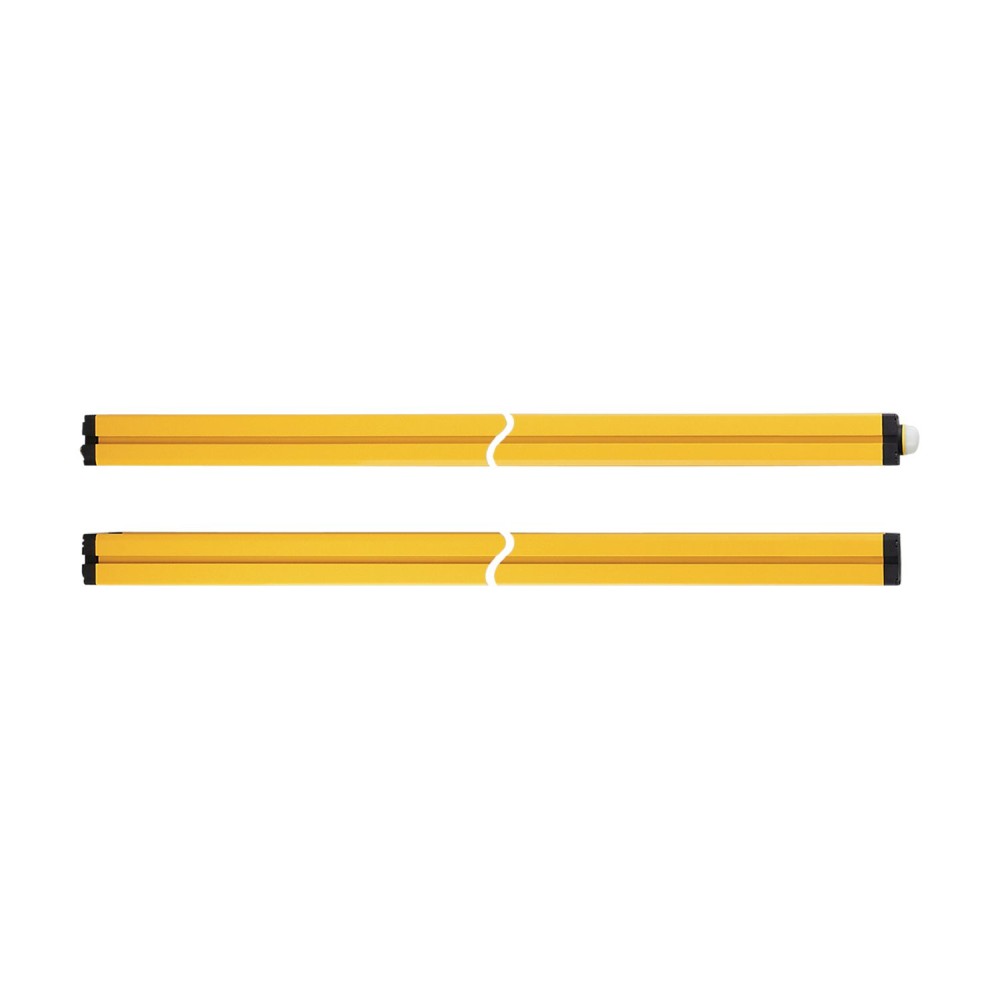

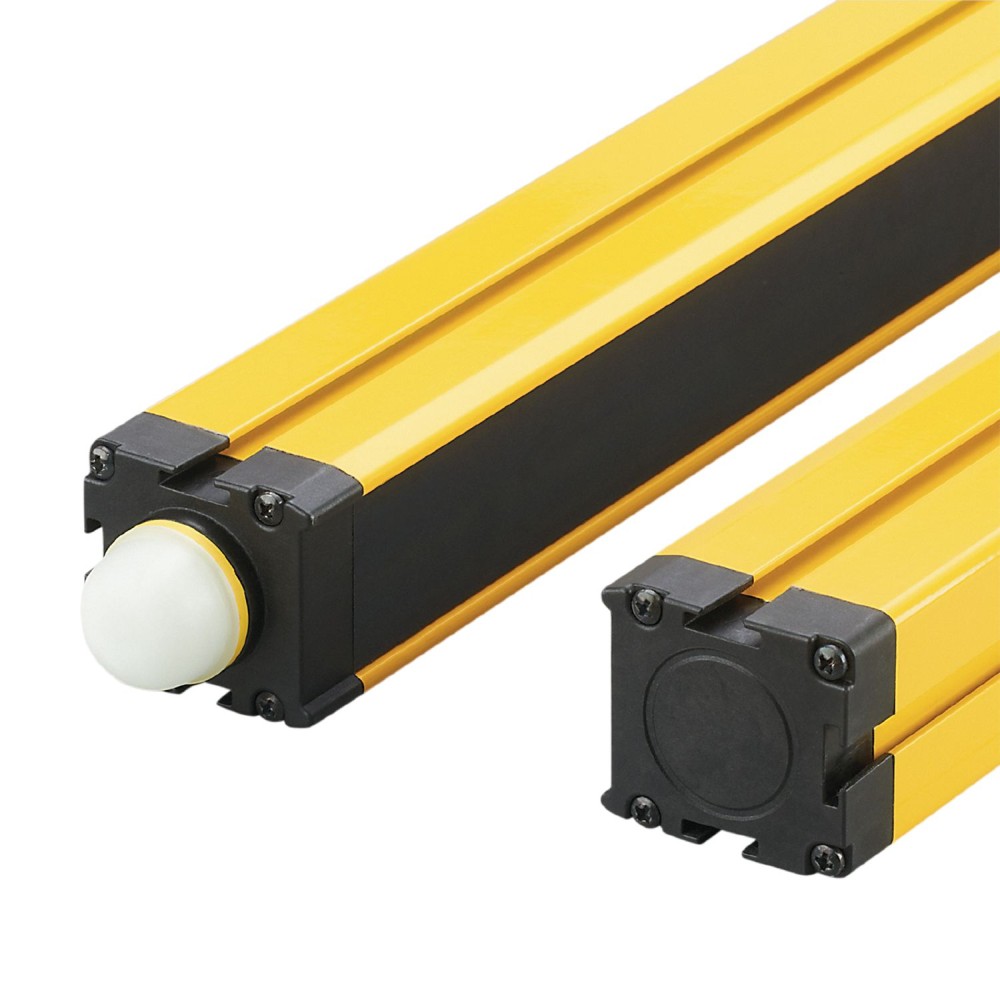

Световая решетка безопасности IFM OYA910-04-4-12-P-4-M (OY513S)представляет собой оптико-электронное защитное устройство (ESPE) типа 4, предназначенное для обеспечения высокого уровня безопасности на опасных участках промышленного оборудования, главным образом в системах с функцией гашения (мутинга).

Ключевые технические характеристики и практическое значение

Данная модель с артикулом OY513S разработана для решения сложных задач по защите персонала при сохранении возможности автоматизированной подачи материала через защитную зону.

Уровень безопасности (SIL / PL):Соответствие категории 4, Уровень производительности "e" (PL e) по ISO 13849-1: 2015 и Уровень полноты безопасности SIL 3 по IEC 61508 и IEC 62061. Это обеспечивает максимально возможный уровень защиты от отказа, критически важный для применения в системах с высоким риском травматизма.

Защищаемая высота и количество лучей:Высота защищенной зоны составляет 910 мм при использовании 4 лучей. Такая конфигурация оптимальна для контроля доступа в зону работы крупногабаритного оборудования или защиты периметра, где требуется обнаружение объекта определенного минимального размера.

Ширина зоны защиты (диапазон):Варьируется от 0 до 4 метров при низкой интенсивности света и от 3 до 12 метров при высокой. Это позволяет применять решетку в широком спектре производственных условий, от ближнего расположения до защиты протяженных промышленных зон.

Основные преимущества

• Интеграция функции гашения (мутинга):Предусмотрено простое подключение датчиков гашения непосредственно к решетке, а также поддержка параллельной или перекрестной версии гашения. Это критически важно для автоматизированных процессов, требующих временного отключения защитной функции для прохода материалов без остановки оборудования.
• Высокая степень защиты:Корпус соответствует стандартам IP 65 и IP 67. Данный уровень защиты обеспечивает надежную работу устройства в условиях повышенной влажности, запыленности и при воздействии струй воды, что типично для промышленных сред.
• Минимальное время отклика:Время отклика составляет 5, 5 мс. Низкое значение времени реакции минимизирует безопасное расстояние от решетки до опасной зоны, позволяя оптимизировать компоновку оборудования и занимаемую площадь.

Технические данные

Тип ESPE (IEC 61496-1): 4
Рабочее напряжение U_e: 24 В постоянного тока
Электрическое проектирование: PNP
Количество выходов OSSD: 2
Макс. токовая нагрузка на выход OSSD: 300 мА (при 24 В)
Тип света: Инфракрасный свет (950 нм)
Температура окружающей среды: от -30 до 55 °C

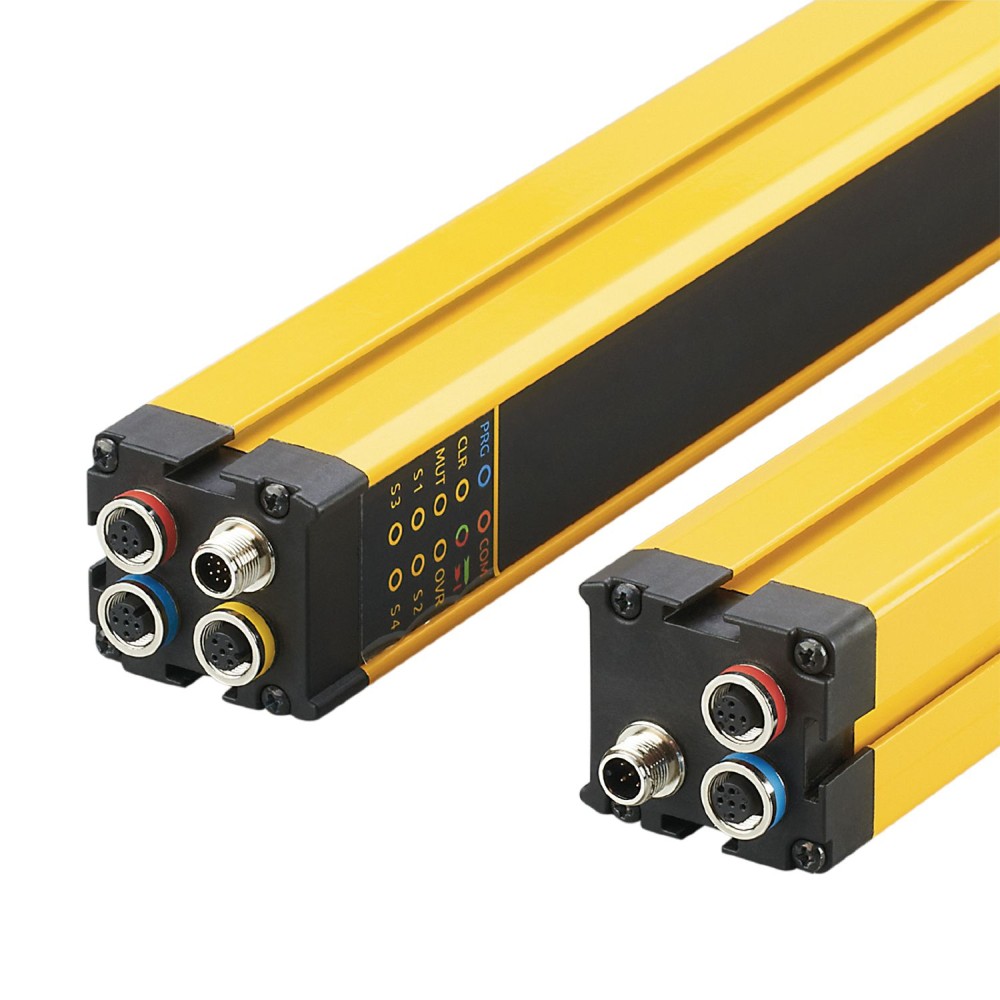

Подключение: Разъем 1 x M12
