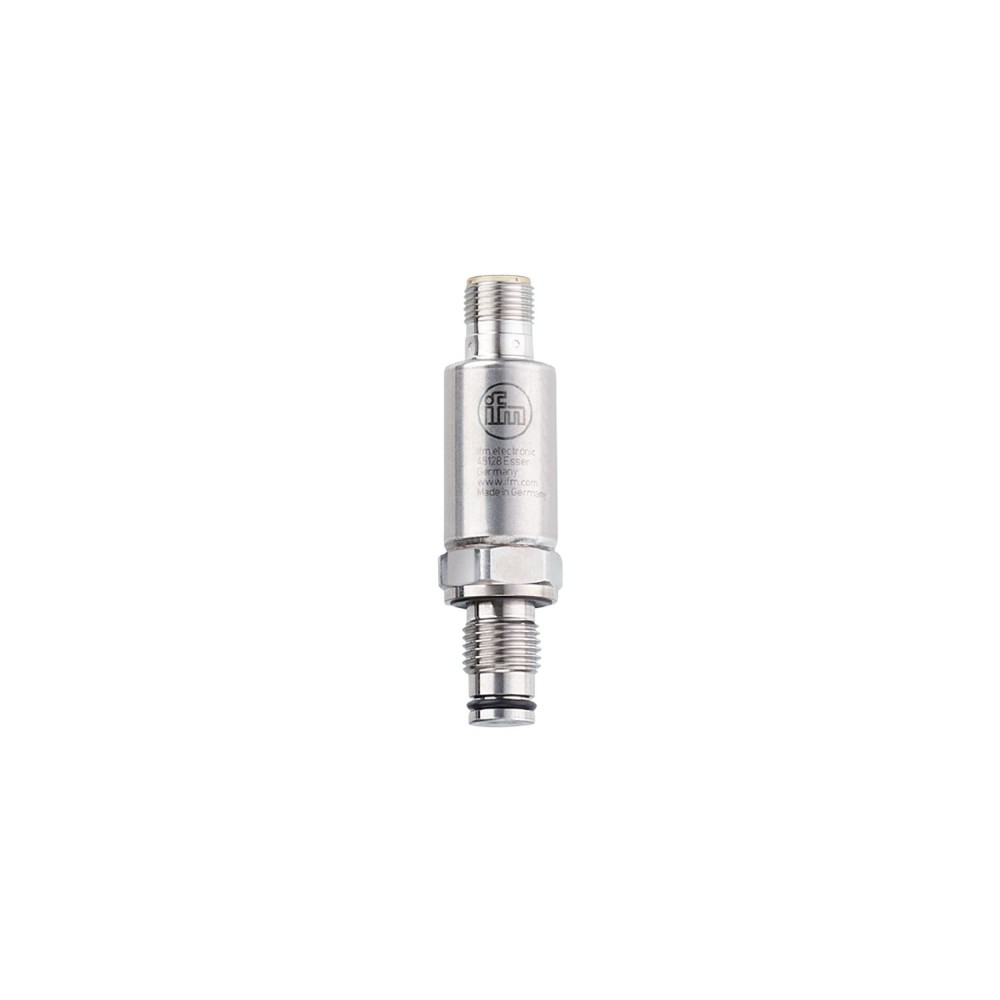

Датчик давления промывки IFM PL-160-SEG14-A-ZVG/US/ /W PL5412

Код товара: 189681

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPL5412

Код производителяPL-160-SEG14-A-ZVG/US/ /W

Все характеристики

IFM PL5412 дополнительные характеристики

Описание

Надежное определение давления в системах промышленного и мобильного применения. Высокая устойчивость к ударам, толчкам и вибрации. Отличная повторяемость и низкая погрешность линейности. Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства.

Характеристики Датчик давления промывки IFM PL-160-SEG14-A-ZVG/US/ /W PL5412

Основные характеристики

MTTF[лет]	787
Аксессуары (опционально)	O-ring : 5 x (8,5mm x 1,5 mm), FKM, E30517O-ring : 1 x (8,5mm x 1,5 mm), FFFM, E30518O-ring : 5 x (8,5mm x 1,5 mm), EPDM, E30519Gasket : 10 x G/1/4 DIN EN ISO 1179-2, FKM, E30145Gasket : 1 x G/1/4 DIN EN ISO 1179-2, FFKM, E30520Gasket : 10 x G/1/4 DIN EN ISO 1179-2, EPDM, E30442
Аналоговый токовый выход [мА]	4...20
Артикул	PL5412
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	65
Время задержки включения [с]	0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Герметизация технологических соединений	Факультет общественного здравоохранения
Диапазон измерения	0...160 bar0...2320 psi0...16 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, 0,15 (-25...90 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Заливочная жидкость для передачи давления	NEOBEE (пищевой, соответствует требованиям FDA)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	тонкопленочная измерительная ячейка с технологией диафрагменного уплотнения
Класс защиты	III
Код производителя	PL-160-SEG14-A-ZVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub – 8,5 V) / 21,5 mA, @8,5V= 0 Ω, @12V max. 160 Ω, @24V max. 720 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), ПЭИ
Материалы (смачиваемые части)	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4435), FKM
Мин. разрывное давление	1100 bar15950 psi110 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, 0,2 (-25...90 °C)
Общее количество выходов	1
Одобрение UL	Номер одобрения UL: J046 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,1 (BFSL) / <, ± 0,2 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Поставляемые товары	Уплотнительные кольца: 1 x (8,5 мм x 1,5 мм), FKM, E30517 Прокладка: 1 x G1/4 DIN EN ISO 1179-2, FKM, E30145
Приложение	для скрытого монтажа в промышленных условиях, для промышленного применения
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8.5...36 DC
Размеры[мм]	Ø 19 / L = 73.8
Связь	Разъем: 1 x M12, кодировка: A
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Средняя температура[°C]	-20...90
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-25...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
