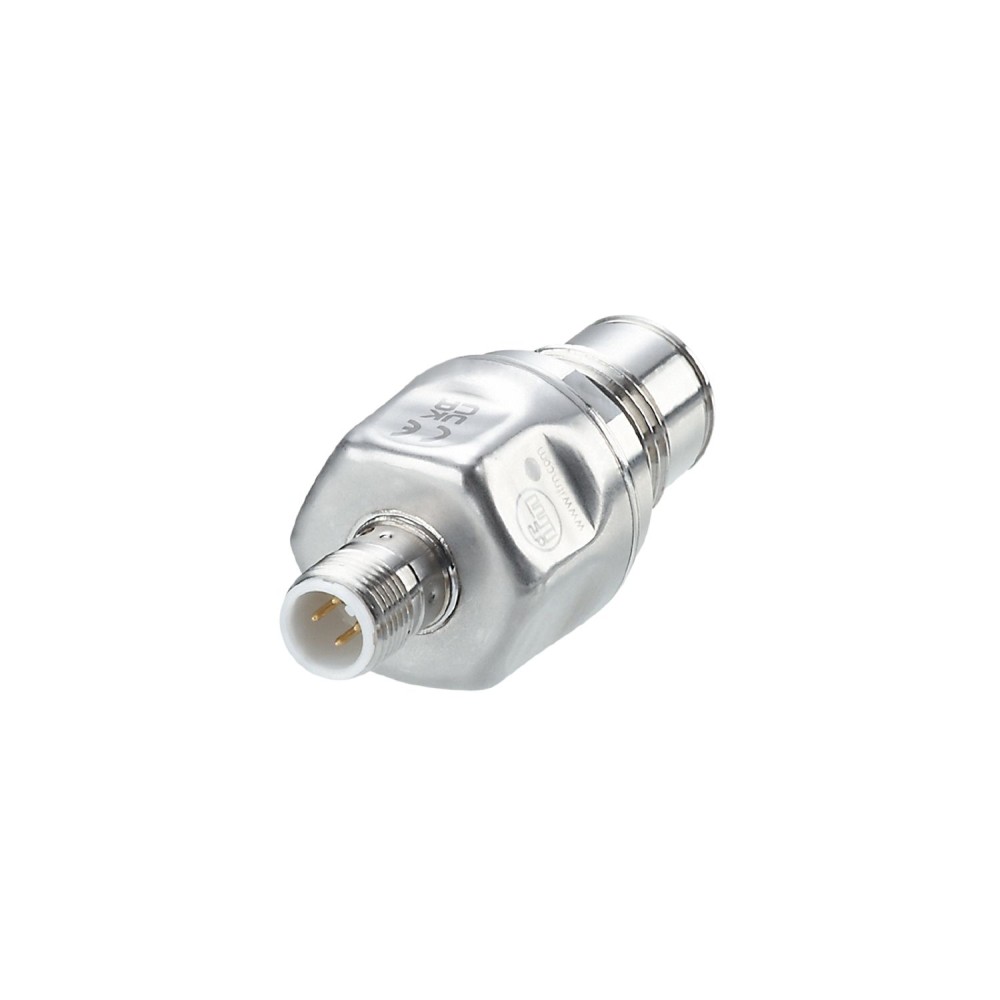

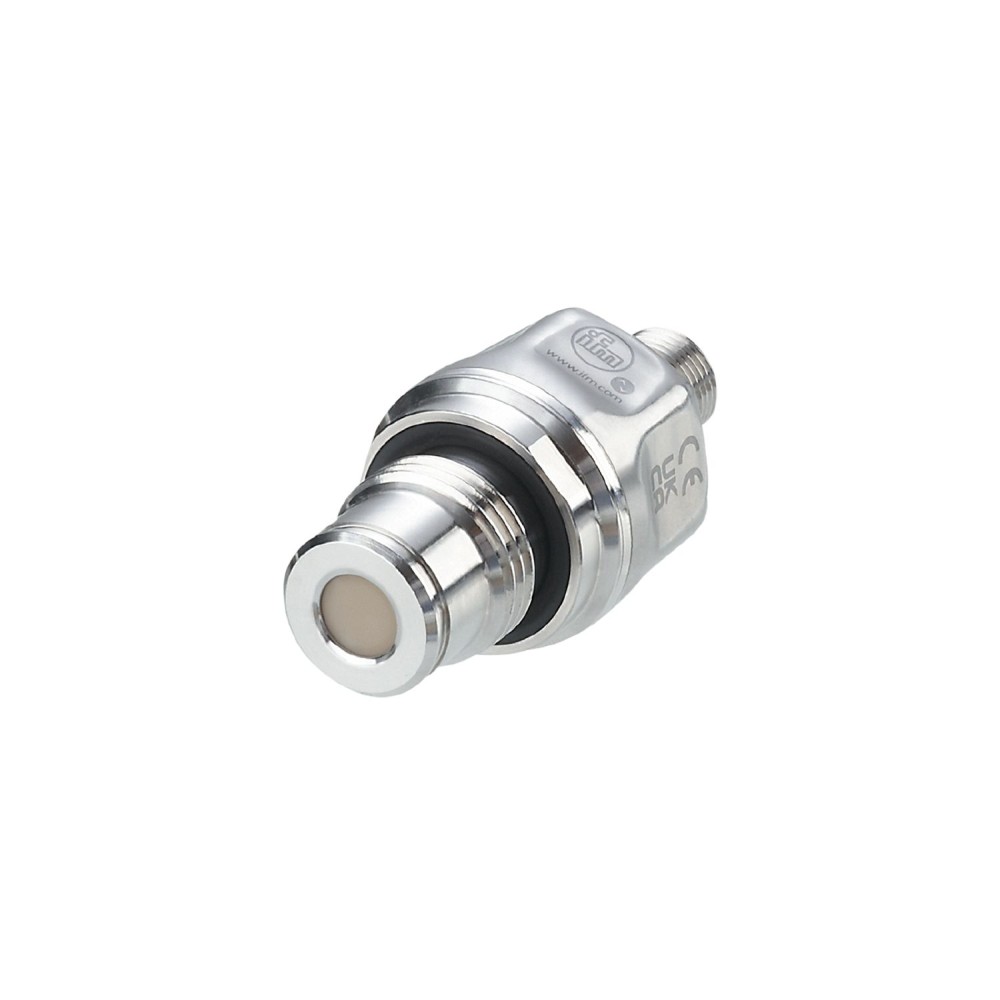

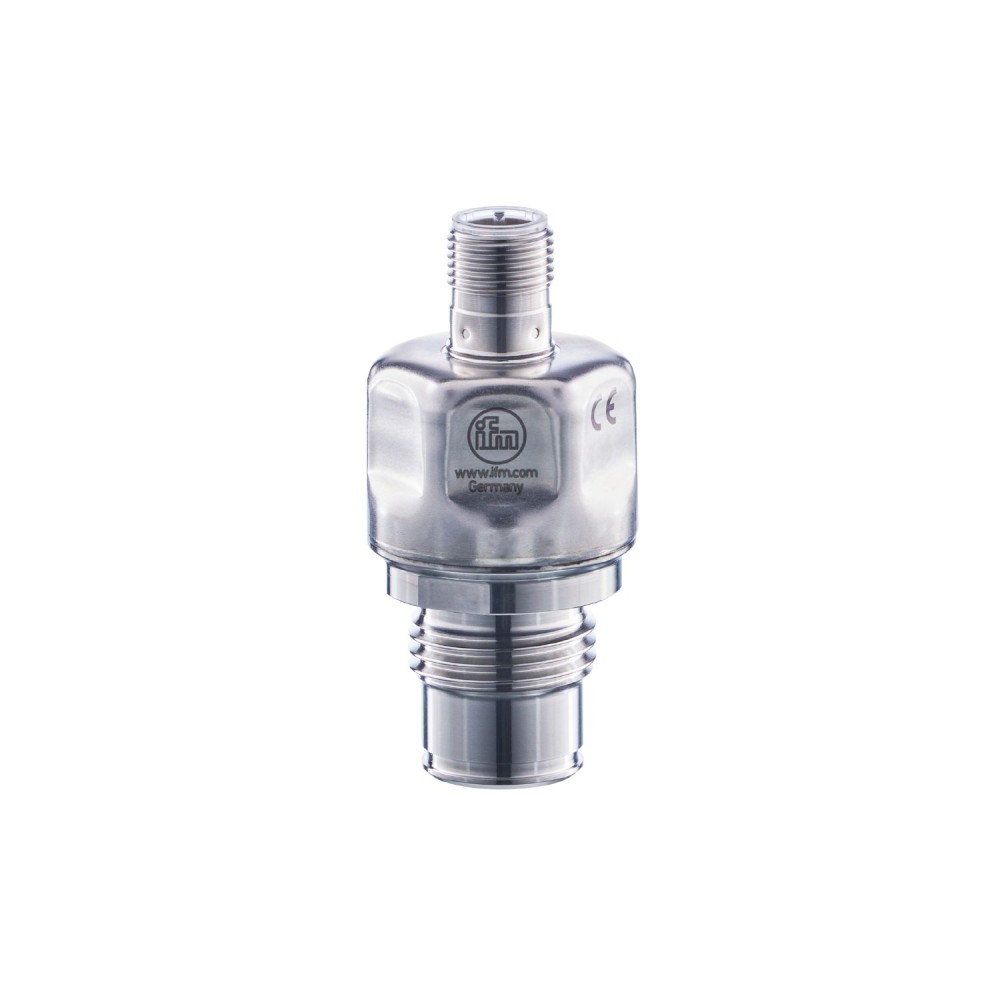

Датчик давления промывки IFM PL-2,5-REA12-A-DKG/US/ / PL1506

Код товара: 189669

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPL1506

Код производителяPL-2,5-REA12-A-DKG/US/ /

Все характеристики

IFM PL1506 дополнительные характеристики

Описание

Надежное определение давления в системах промышленного и мобильного применения. Высокая устойчивость к ударам и вибрации. Отличная повторяемость и низкая погрешность линейности. Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства.

Характеристики Датчик давления промывки IFM PL-2,5-REA12-A-DKG/US/ / PL1506

Основные характеристики

MTTF[лет]	427
Аксессуары (опционально)	Gasket: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492Gasket: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451Gasket: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513O-ring: 16,4 x 1, FKM (-15...110°C), E30510O-ring: 16,4 x 1, EPDM (-25...110°C), E30511O-ring: 16,4 x 1, FFKM (-5...110°C), E30512
Аналоговая конечная точка	375...2500 mbar5.44...36.26 psi37.5...250 kPa
Аналоговая начальная точка	-125...2000 mbar-1.81...29.01 psi-12.5...200 kPa
Аналоговый токовый выход [мА]	4...20, (scalable, 1:5)
Артикул	PL1506
В шагах от	0.5 mbar0.02 psi0.05 kPa
Вес[г]	112.75
Время задержки включения [с]	<, 0.5
Время реакции на импульс аналогового выхода [мс]	3
Встроенное программное обеспечение включено	да
Встроенное программное обеспечение, разработанное в соответствии с	ISO 13849-1 : 2015 (clause 4.6.2)
Выходной сигнал	аналоговый сигнал, IO-Link
Данные процесса IO-Link (циклические)	функция длина бита давление 16 температура 16 состояние устройства4
Демпфирование аналогового выхода dAA[s]	0...99.99
Диапазон измерения	-25...110 °C-13...230 °F
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (-25...85 °C)<, ± 0,3 (85...110 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	ASP = 0,0 мбарAEP = 2500 мбарASP = 0,0 фунтов на квадратный дюймAEP = 36,26 фунтов на квадратный дюймASP = 0,0 кПаAEP = 250,0 кПа
Защита	IP 67, IP 68, IP 69
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...99.99
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PL-2,5-REA12-A-DKG/US/ /
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1, (IO-Link)
Макс. нагрузка [Ом]	(Ub - 9,6 V) / 21,5 mA, 670 Ω (Ub = 24 V)
Материалы	нержавеющая сталь (316L/1.4435), нержавеющая сталь (316L/1.4404), полиамид, фторопласт, фторкаучук
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435), Al2O3 (керамика), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, PTFE, (FKM для герметизации с помощью уплотнения DIN EN ISO 1179-2, см. инструкцию по эксплуатации)
Мин. время цикла процесса [мс]	3.5
Мин. разрывное давление	50000 mbar725 psi5000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25
Мониторинг температуры	да
Нет мертвого пространства	да
Номинальное давление	30000 mbar435 psi3000 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (-25...85 °C)<, ± 0,3 (85...110 °C)
Общее количество выходов	2
Одобрение UL	Тип корпусаТип 1Номер сертификата UL: J050Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (линейность, включая гистерезис и повторяемость, установка предельного значения по DIN EN IEC 62828-1)
Отображать	Дисплейный блок2 светодиодный, зеленый
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1436
Поставляемые товары	Gasket: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
Потребляемый ток [мА]	<, 30
Приложение	для скрытого монтажа в промышленных условиях, для промышленного применения
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	9.6...30 DC
Размеры[мм]	Ø 30 / L = 63
Разрешение IO-Link по давлению [мбар]	0.5
Разрешение IO-Link температура [K]	0.2
Ревизия IO-Link	1.1
режим SIO	нет
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	Вязкие среды и жидкости со взвешенными частицами, Жидкости, другие среды по запросу
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...110, (утопленный монтаж с нулевой утечкой с использованием уплотнения металл-металл. Допустимые температуры для других вариантов уплотнения см. в разделе «Аксессуары» по уплотнительным материалам)
Стабилизация нулевой точки [% диапазона]	0,15, (IO-Link, аналоговый выход, (см. инструкцию по эксплуатации, поведение нулевой точки))
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление, вакуум
Тип трансмиссии	COM2 (38,4 кБод)
Точность[К]	± 2,5 К + (0,045 x (температура окружающей среды - температура среды))
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	тег, специфичный для приложения, внутренняя температура
ЭМС	DIN EN 61326-1
