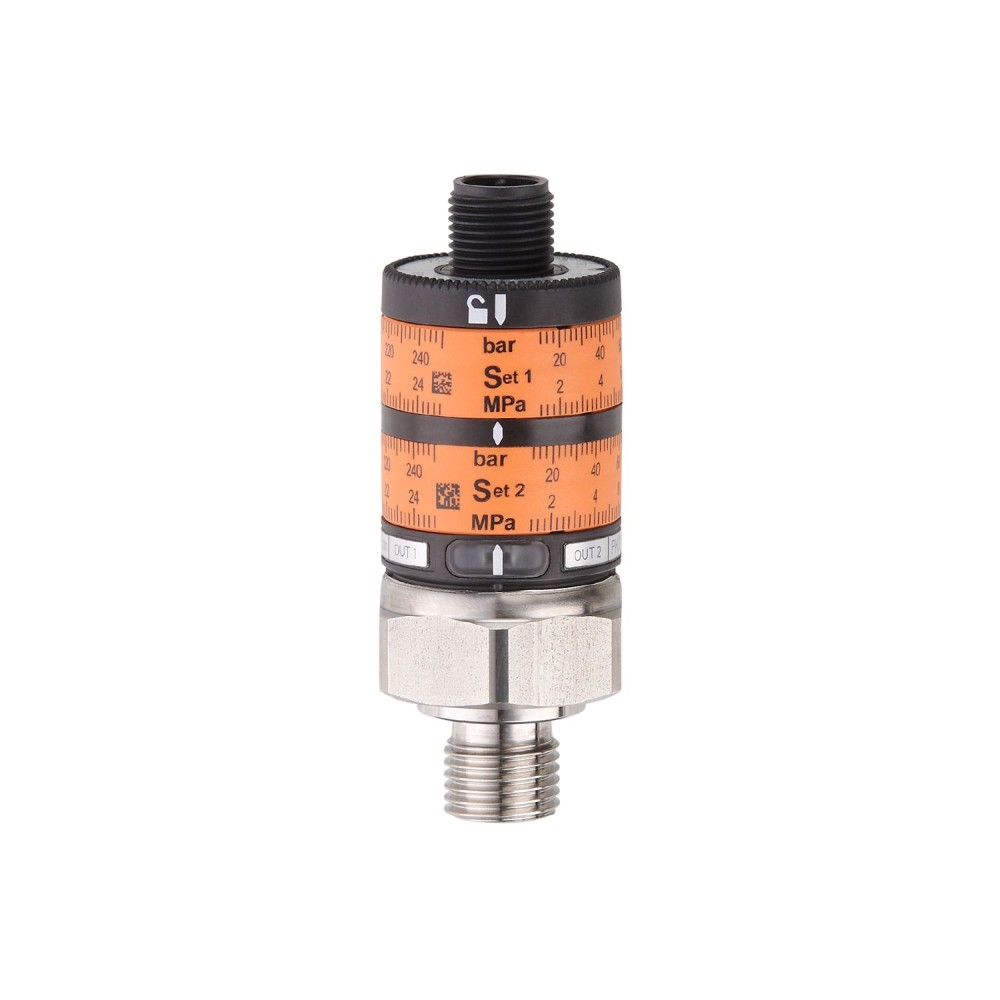

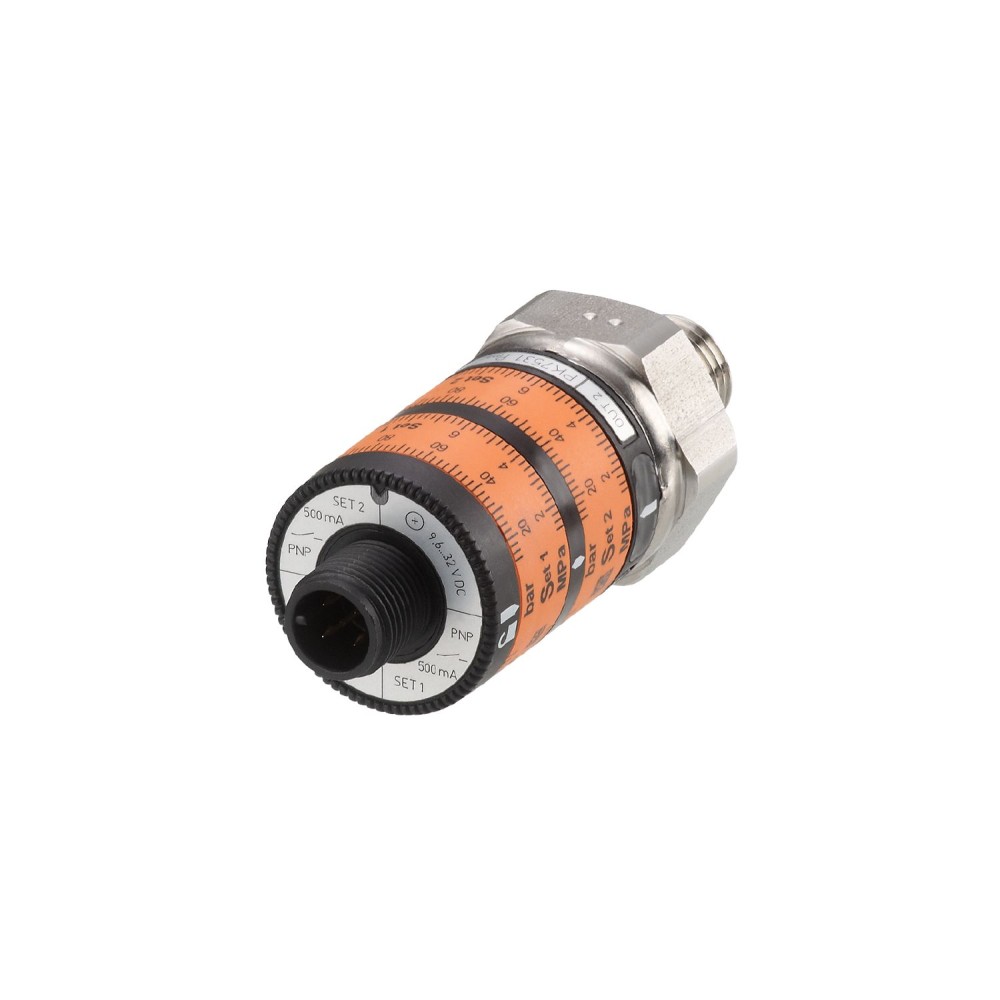

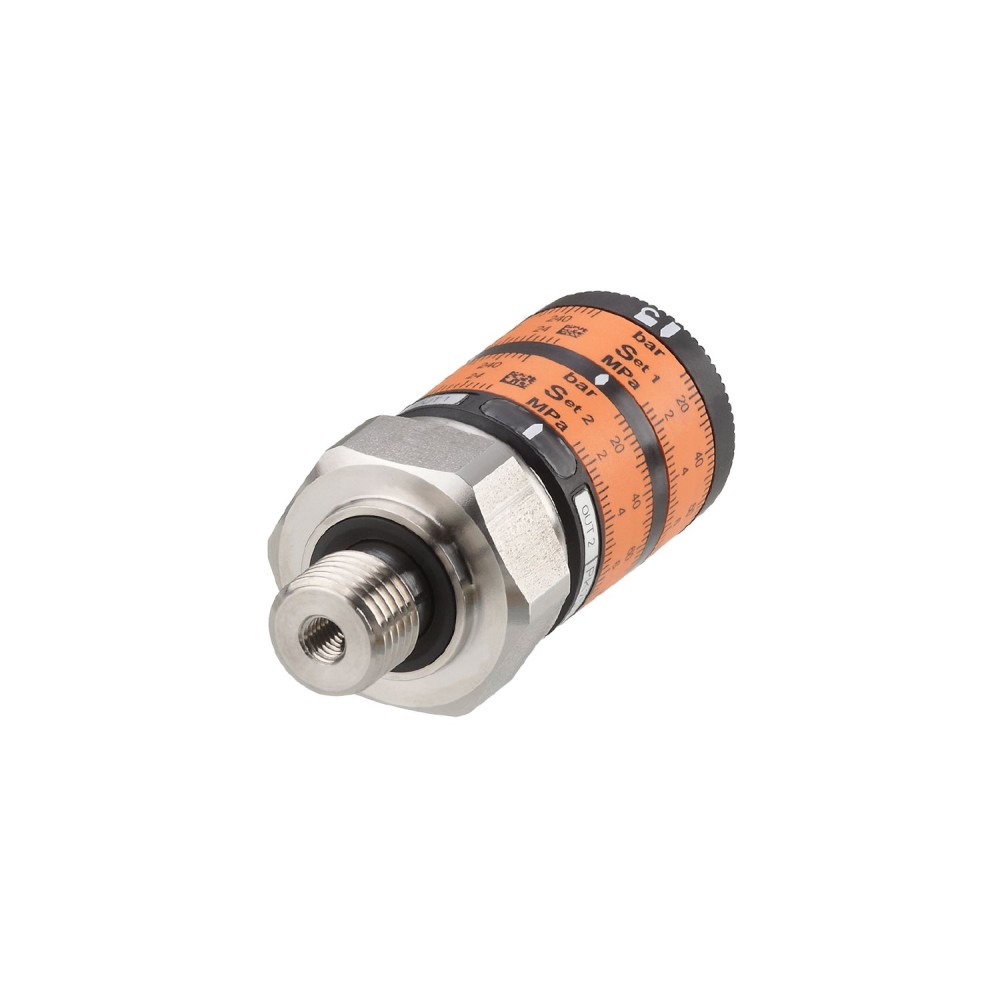

Реле давления IFM PK-250-SFG14-QSPKG/US/ /W PK7531

Код товара: 189657

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPK7531

Код производителяPK-250-SFG14-QSPKG/US/ /W

Все характеристики

IFM PK7531 дополнительные характеристики

Описание

Простая настройка точки переключения с помощью двух установочных колец, обеспечивающих оптимальные показания. Высокая долговременная стабильность благодаря прочной измерительной ячейке из нержавеющей стали с высоким допустимым давлением. Механическая блокировка предотвращает непреднамеренное манипулирование точкой переключения. Срок службы более 50 миллионов циклов давления. Для использования в гидравлике, пневматике, кондиционировании воздуха и холодильной технике.

Характеристики Реле давления IFM PK-250-SFG14-QSPKG/US/ /W PK7531

Основные характеристики

MTTF[лет]	500
Артикул	PK7531
Вес[г]	96
Выходная функция	нормально открытый
Выходной сигнал	сигнал переключения
Гистерезис	5 бар0,5 МПа
Диапазон измерения	0...250 bar0...25 MPa
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Жилье	цилиндрический
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PK-250-SFG14-QSPKG/US/ /W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	ПБТ, ПК, ФКМ, нержавеющая сталь (316L/1.4404)
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	1000 bar100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Момент затяжки [Нм]	25
Номинальное давление	400 бар40 МПа
Общее количество выходов	2
Одобрение UL	Номер файла ULE174189
Отклонение характеристик [% от конечного значения]	&, lt, ± 1,5 (BFSL) / &, lt, ± 2,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения)
Отображать	статус переключения2 светодиода, желтые
Повторяемость[% от конечного значения]	&, lt, ± 0,5, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	500
Потребляемый ток [мА]	<, 25
Приложение	для промышленного применения
Рабочее напряжение[В]	9.6...32 DC
Размеры[мм]	Ø 27 / L = 71.6
Регулировка точки переключения	установочные кольца
С масштабом	да
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный дрейф на 10 К	<, ± 0.5
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точность точки переключения [% от конечного значения]	&, lt, ± 2,5, (Точность установки)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	7.5...250 bar0.75...25 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
