Монтажный кронштейн IFM VALVE BRACKET 20-40MM E12674

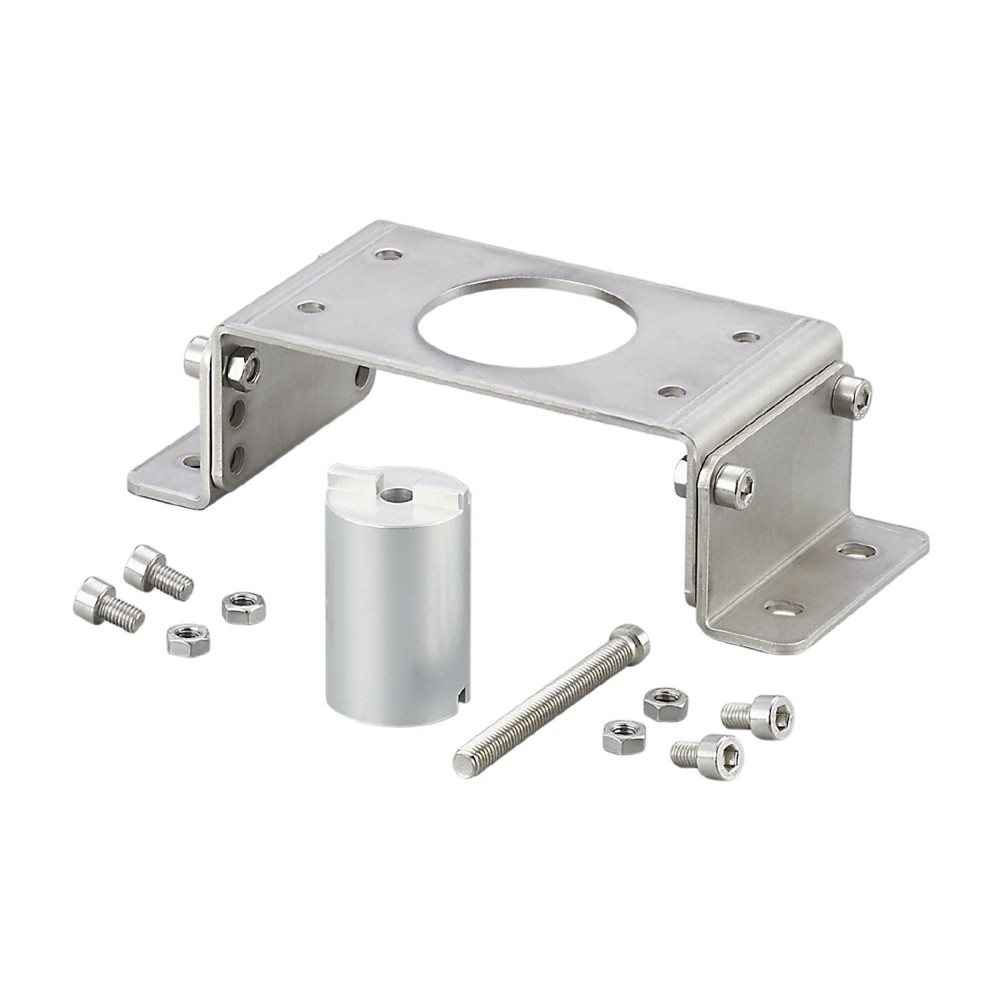

Монтажный кронштейн IFM VALVE BRACKET 20-40MM E12674 предназначен для фиксации и регулировки положения датчиков на пневматических приводах клапанов. Изделие обеспечивает надежное крепление и точную настройку, что критически важно для корректной работы систем автоматизации.

Ключевые технические характеристики

Совместимость со стандартами и приводами:Кронштейн разработан для механических интерфейсов пневматических приводов, соответствующих стандарту VDI/VDE 3845. Это обеспечивает универсальность применения с широким спектром промышленных клапанов и приводов. Изделие подходит для валов привода клапана высотой 20, 30 и 40 мм, а также для валов диаметром более 38 мм, что позволяет интегрировать его в различные конфигурации систем.

Материалы изготовления:Монтажный кронштейн выполнен из нержавеющей стали (марка 1. 4404 / 316L), обеспечивающей высокую коррозионную стойкость и механическую прочность. Адаптер вала изготовлен из алюминия. Комбинация этих материалов гарантирует долговечность изделия в агрессивных промышленных средах.

Монтажные параметры и комплектация:Кронштейн имеет стандартные расстояния между отверстиями для монтажа 80 x 30 мм и 130 x 30 мм. В комплект поставки входят необходимые крепежные элементы из нержавеющей стали: один винт с головкой под торцевой ключ M6 x 60 мм, восемь винтов M5 x 8 мм и восемь шестигранных гаек M5. Это упрощает процесс установки и обеспечивает надежную фиксацию без необходимости приобретения дополнительных деталей.

Преимущества

• Широкая совместимость:Соответствие стандарту VDI/VDE 3845 и поддержка различных размеров валов обеспечивает гибкость при интеграции в существующие и новые системы автоматизации.
• Надежность и долговечность:Использование нержавеющей стали 316L/1. 4404 для кронштейна и алюминия для адаптера гарантирует устойчивость к коррозии и механическим нагрузкам, продлевая срок службы изделия в сложных условиях эксплуатации.
• Простота монтажа:Стандартизированные монтажные размеры и полный комплект крепежных элементов позволяют быстро и легко установить кронштейн, сокращая время наладки оборудования.
