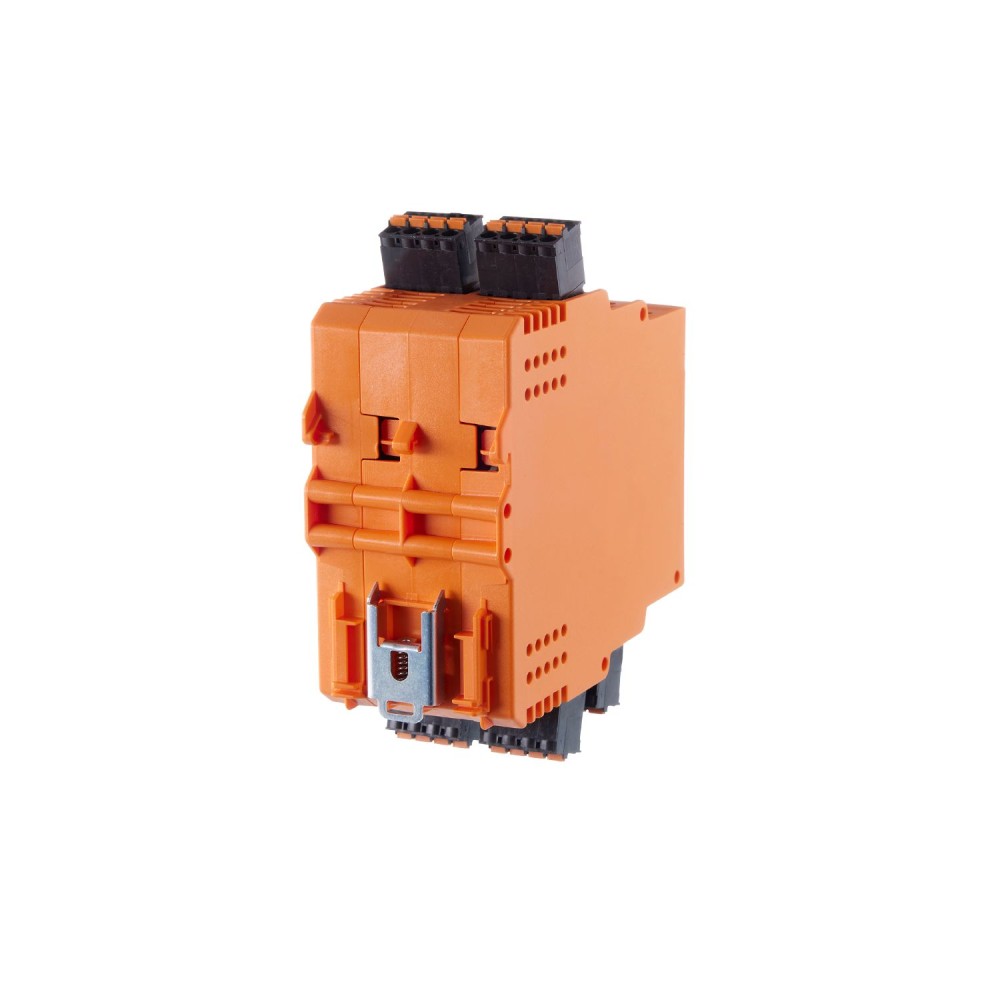

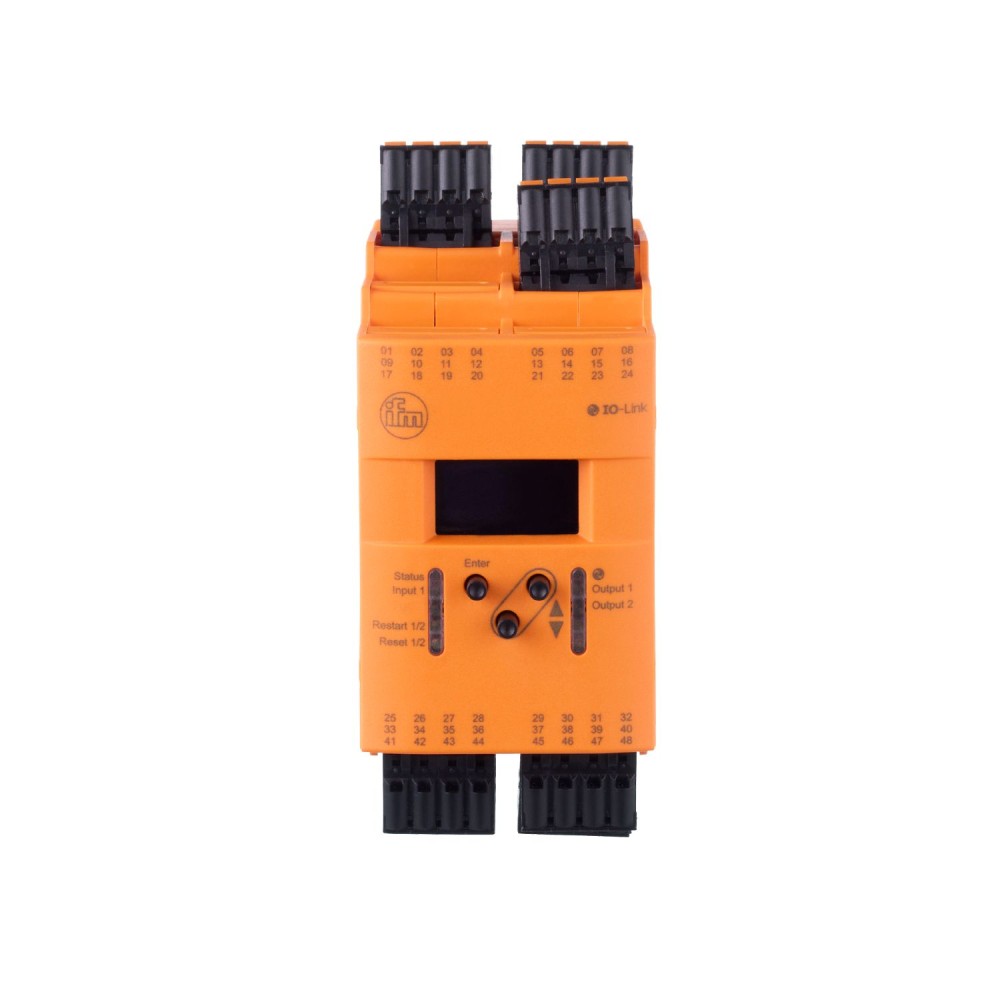

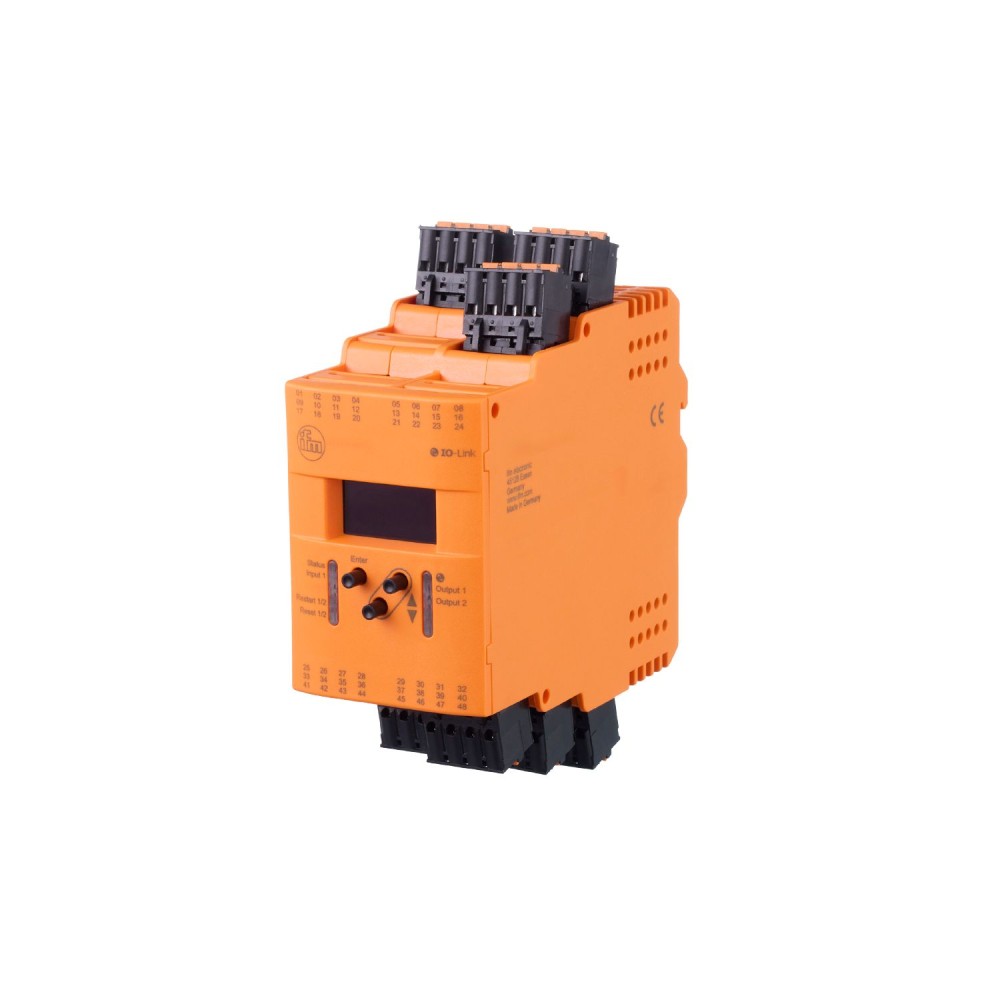

Блок оценки для контроля и преобразования частотных сигналов IFM MONITOR/FREQUENCY/IOL/AC/DC DW3003

Код товара: 188792

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулDW3003

Код производителяMONITOR/FREQUENCY/IOL/AC/DC

Все характеристики

IFM MONITOR/FREQUENCY/IOL/AC/DC дополнительные характеристики

Описание

Выходной ток или напряжение, пропорциональный частоте. Для обнаружения и контроля частоты или скорости. Различные настраиваемые функции контроля. Данные контроля передаются через транзисторный выход и реле.

Характеристики Блок оценки для контроля и преобразования частотных сигналов IFM MONITOR/FREQUENCY/IOL/AC/DC DW3003

Основные характеристики

Аналоговый выход напряжения[В]	0...10
Аналоговый токовый выход [мА]	4...20, (max. 20,5 mA)
Артикул	DW3003
Вес[г]	336.1
Вспомогательная энергия для датчиков DC[V]	16,5...27,7, (Защита от короткого замыкания, Работа на постоянном токе: ≤ 200 мА, Работа на переменном токе: ≤ 150 мА)
Входная цепь цифровых входов	PNP, (type 3 (IEC 61131-2))
Входной ток Высокий [мА]	2...4
Высокий уровень переключения [В]	11...28
Диапазон измерения [U/мин]	6...900000
Диапазон измерения [Гц]	0.1...15000
Диапазон настройки Гц[Гц]	0.1...10000
Дизайн	корпус для монтажа на DIN-рейку
Жилье	прямоугольный
Замечания	Информацию об установке и эксплуатации смотрите в инструкции по эксплуатации.
Защита	IP 20, (в смонтированном состоянии)
Защита от короткого замыкания	да
Интерфейс связи	IO-Link
Категория перенапряжения	II
Код производителя	MONITOR/FREQUENCY/IOL/AC/DC
Количество аналоговых выходов	1, (настраивается)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 3, Количество цифровых выходов: 2, Количество аналоговых выходов: 1, Количество релейных выходов: 2
Количество релейных выходов	2, (переключающий контакт)
Количество цифровых входов	3, (1 x частота 1 x сброс 1 x перезапуск)
Количество цифровых выходов	2
Макс. высота над уровнем моря[м]	4000
Макс. нагрузка [Ом]	600, (300 Ом: рабочее напряжение &, lt, 24 В постоянного тока)
Макс. относительная влажность воздуха[%]	80, (31 °C, линейно уменьшается до 50 % (40 °C))
Макс. потребляемая мощность DC[Вт]	9
Макс. токовая нагрузка на выход [мА]	10
Материалы	корпус: пластик
Мин. время цикла процесса [мс]	4.3
Мин. сопротивление нагрузки [Ом]	2000
Минимальный ток нагрузки [мА]	10, (>, 12 V)
Низкий входной ток [мА]	0...1.5
Номинальная частота переменного тока [Гц]	50...60
Номинальное напряжение переменного тока[В]	110...240
Номинальное напряжение постоянного тока [В]	24
Отображать	1 x OLED-дисплей, 128 x 64 пикселей, светящийся, переключение состояния, 2 x светодиода, желтый, работа, 1 x светодиод, красный/зеленый
Поставляемые товары	зажимы для клетки: 8
Потребляемый ток [мА]	Работа от сети переменного тока: макс. 8 А (включая максимальный ток питания для дополнительных устройств)
Приложение	преобразование импульсных последовательностей в аналоговые стандартные сигналы, система оценки импульсов для частоты, скорости вращения, скорости, циклов и машинных циклов
Примечание о температуре окружающей среды	110V AC operation: -25...60 °C2000...3000 m: max.58 °C3000...4000 m: max.56 °CContact rating relay output: B300 max.50 °C
Профили	Интеллектуальный датчик - SSP 4.1.1Датчик измерения и переключения, 1 канал. Общий - I&, amp, DИдентификация и диагностика. Расширение. Управление датчиком. Расширение. Определение количества, переключение при превышении заданного значения. Функция. Локатор. Функция. URI продукта.
Рабочее напряжение[В]	110...240 AC / 18...30 DC, (tolerance AC operation: -20 % /+10 %)
Размеры[мм]	126 x 50 x 112.4
Ревизия IO-Link	1.1
Рейтинг контактов	6 А, (макс. 240 В переменного тока / 30 В постоянного тока, см. диаграмму: Номинальная мощность контактов, B300: 6000 циклов)
Связь	зажимы: ...2,5 мм²
стандарт SDCI	IEC 61131-9
Степень загрязнения	2
Степень защиты терминалов	ИП 20
Схема	ПНП
Температура окружающей среды[°C]	-40...60
Температура хранения[°C]	-40...85
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Тип трансмиссии	COM2 (38,4 кБод)
Точность	± 0,6, (% от конечного значения)
Требуемый тип главного порта	А
Уровень переключения низкий[В]	0...5
Частота переключения переменного тока [Гц]	<, 2
Частота переключения постоянного тока [Гц]	<, 2
Электрически разделенные	нет
Электробезопасность	EN 61010-1EN 61010-2-201
ЭМС	EN 61000-6-2EN 61000-6-8
