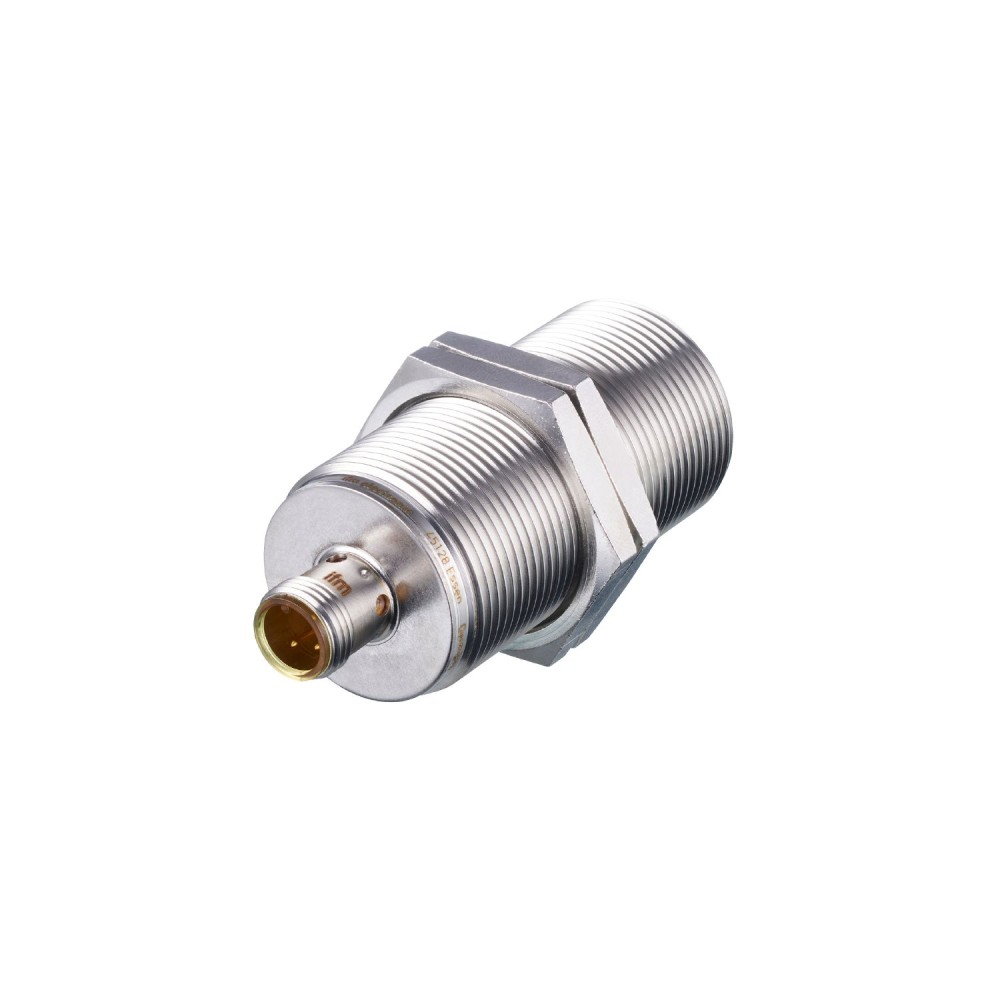

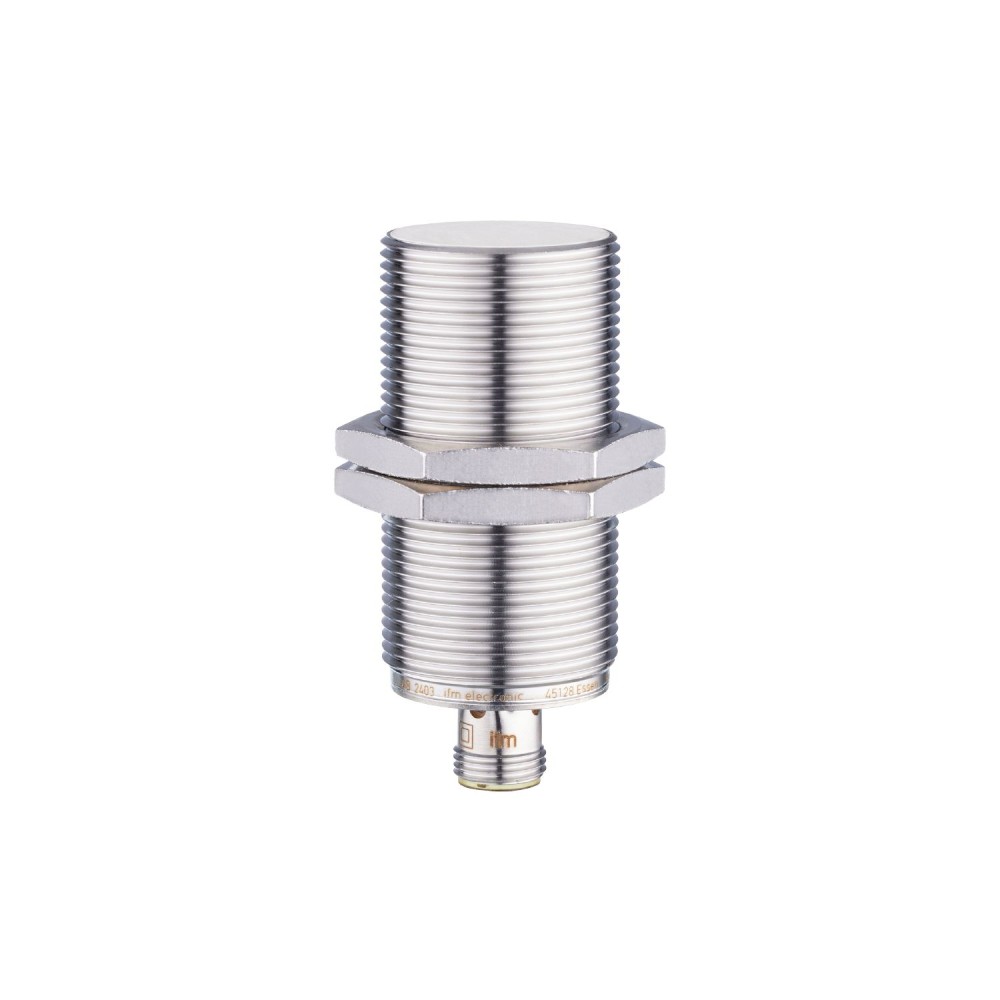

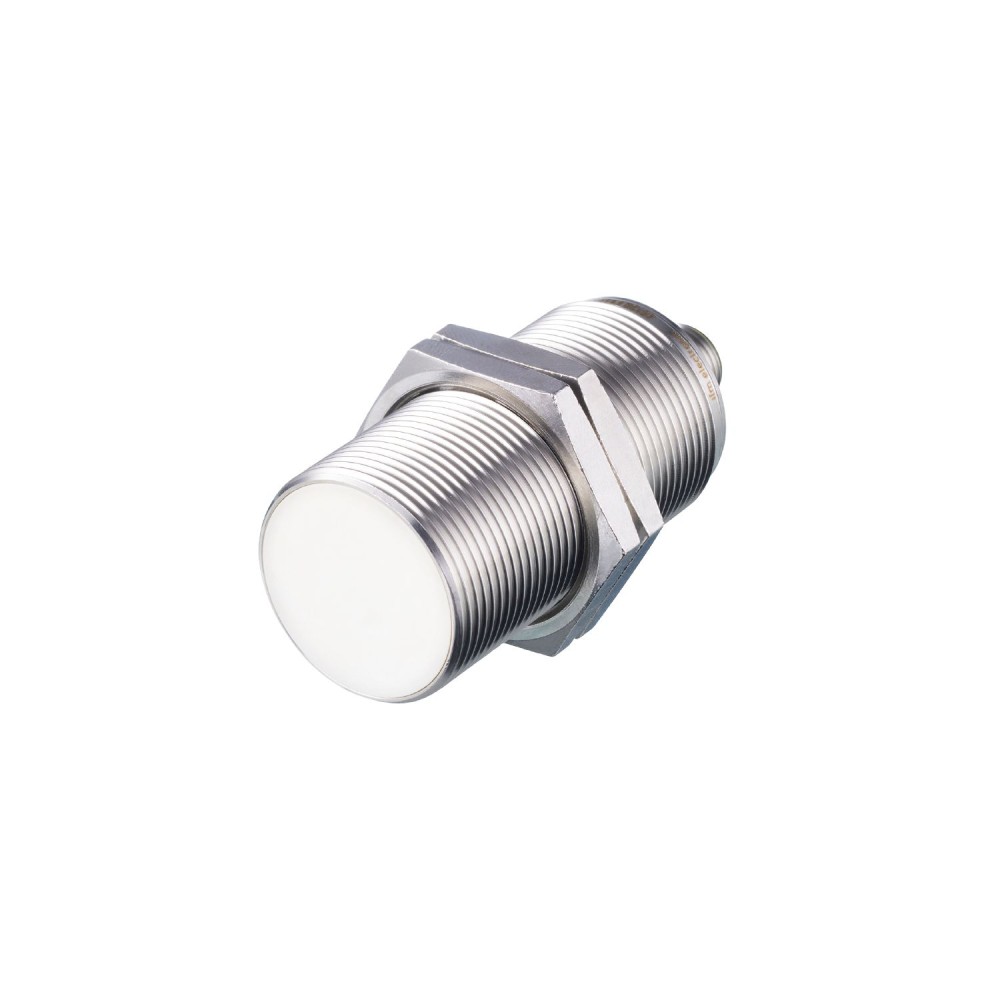

Индуктивный датчик IFM IIKC012BBSKG/V4A/US-104 IIM216

Код товара: 188386

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулIIM216

Код производителяIIKC012BBSKG/V4A/US-104

Все характеристики

IFM IIKC012BBSKG/V4A/US-104 дополнительные характеристики

Описание

Высокая ударопрочность и вибростойкость для использования в мобильных машинах, одобрение типа E1 Федеральным управлением автомобильного транспорта Германии, широкий диапазон рабочих температур, высокая степень защиты от проникновения загрязнений для эксплуатации в суровых условиях окружающей среды

Характеристики Индуктивный датчик IFM IIKC012BBSKG/V4A/US-104 IIM216

Основные характеристики

MTTF[лет]	1253
Артикул	IIM216
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40 °C, catalog/ifm/TB = 85 °C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = <, 10 s, catalog/ifm/50 cycles
Вес[г]	111
Выходная функция	нормально закрытый
Гистерезис[% от Sr]	1...20
Диапазон обнаружения [мм]	12
Дрейф точки переключения [% Sr]	-10...10
Жилье	резьбового типа
Защита	IP 67, catalog/ifm/IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	II
Код производителя	IIKC012BBSKG/V4A/US-104
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. ток утечки [мА]	0,5, catalog/ifm/(только при 2-проводном режиме работы)
Материалы	Корпус: нержавеющая сталь (316L/1.4404), catalog/ifm/Чувствительная поверхность: белый ЖК-пластик, catalog/ifm/Окно светодиода: полиэфиримидин (ПЭИ), catalog/ifm/стопорные гайки: латунь с покрытием из белой бронзы
Минимальный ток нагрузки [мА]	2, catalog/ifm/(только при 2-проводном режиме работы)
Момент затяжки [Нм]	80
Монтаж	монтируемый заподлицо
Обозначение резьбы	M30 x 1.5
Одобрение UL	Ta-25...70 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токСертификат UL № A052Номер файла ULE174191
Отображать	состояние переключения4 светодиода по 90°, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-2740 g 6 мс, catalog/ifm/4000 ударов в каждом направлении 3 осей координат / -20...50 °C
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 10
Приложение	Использование в мобильных и жестких условиях
Рабочее напряжение[В]	10...36 DC
Рабочее расстояние [мм]	0...9.72
Размеры[мм]	M30 x 1.5 / L = 70
Реальный диапазон чувствительности Sr[мм]	12 ± 10 %
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Специальная особенность	Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания
Температура окружающей среды[°C]	-40...85
Тип защиты от короткого замыкания	импульсный
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/по 3 удара в каждом направлении трех осей координат / -40...85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / -20...50 °C50 циклов развертки, 1 октава в минуту, по 3 осям
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	Шумоизоляция и помехоустойчивость в автомобильной области: сертификация ECE R10E1, помехоустойчивость по DIN ISO 11452-2100 В/м, кондуктивные помехи в сетях 24 В по ISO 7637-2: 2004 (импульс 1–4) и ISO16750-2: 2012 (сброс нагрузки), импульс 1, 2a, 2b, 3a, 3b, 4, сброс нагрузки, уровень серьезности III, III, III, III, III, Критерий отказа испытания A, ACAAC, CEN 61000-4-2, электростатический разряд 4 кВ, разряд CD / 8 кВ, ADEN 61000-4-3, высокочастотное излучение 10 В/м, EN 61000-4-4, импульс 2 кВ, VEN 61000-4-5, импульс напряжения 0,5 кВ, межфазное напряжение, EN 61000-4-6, высокочастотное кондуктивное напряжение 10, VEN 55011, класс B
