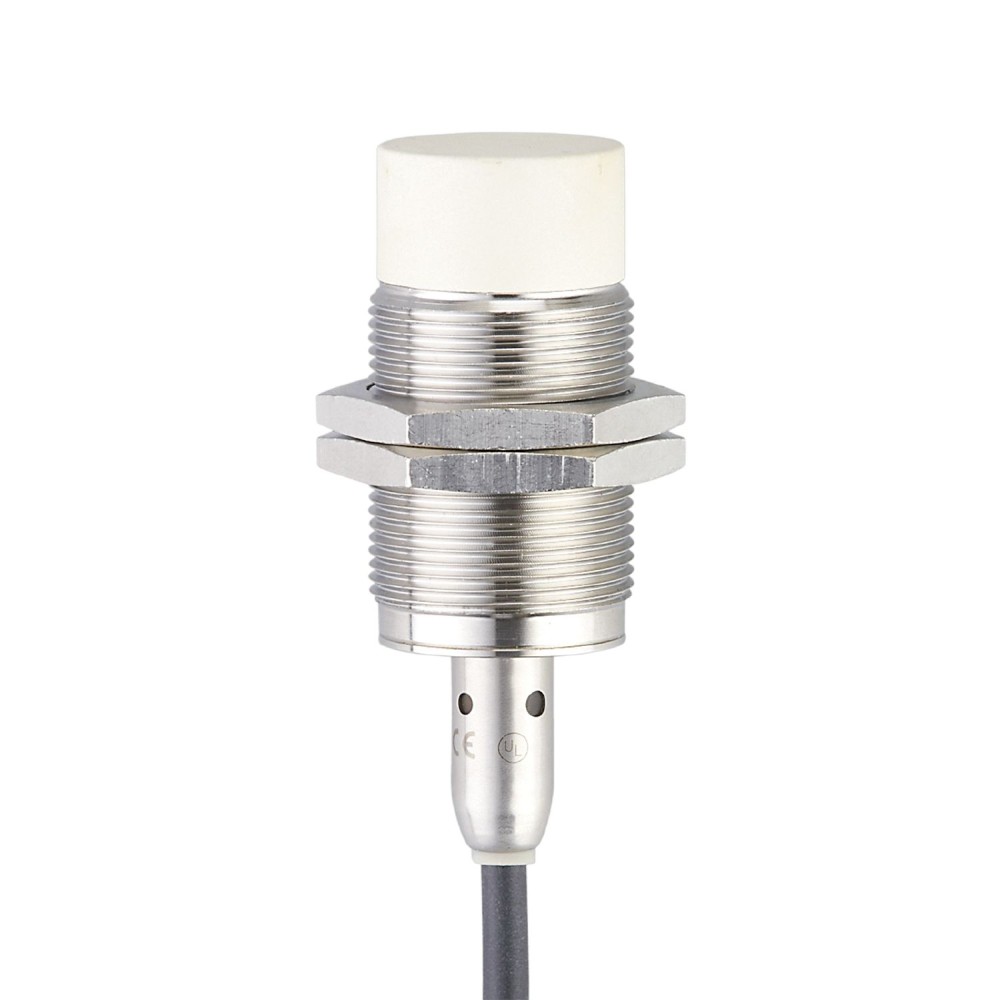

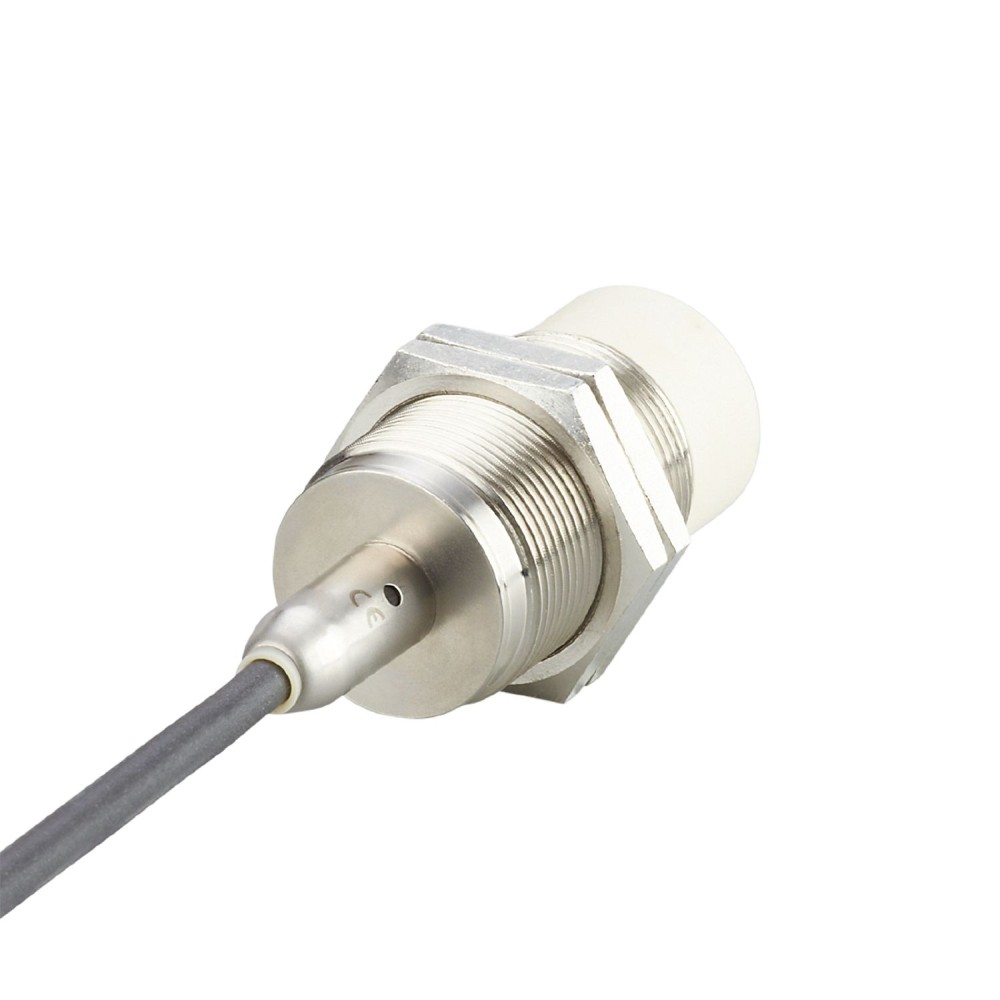

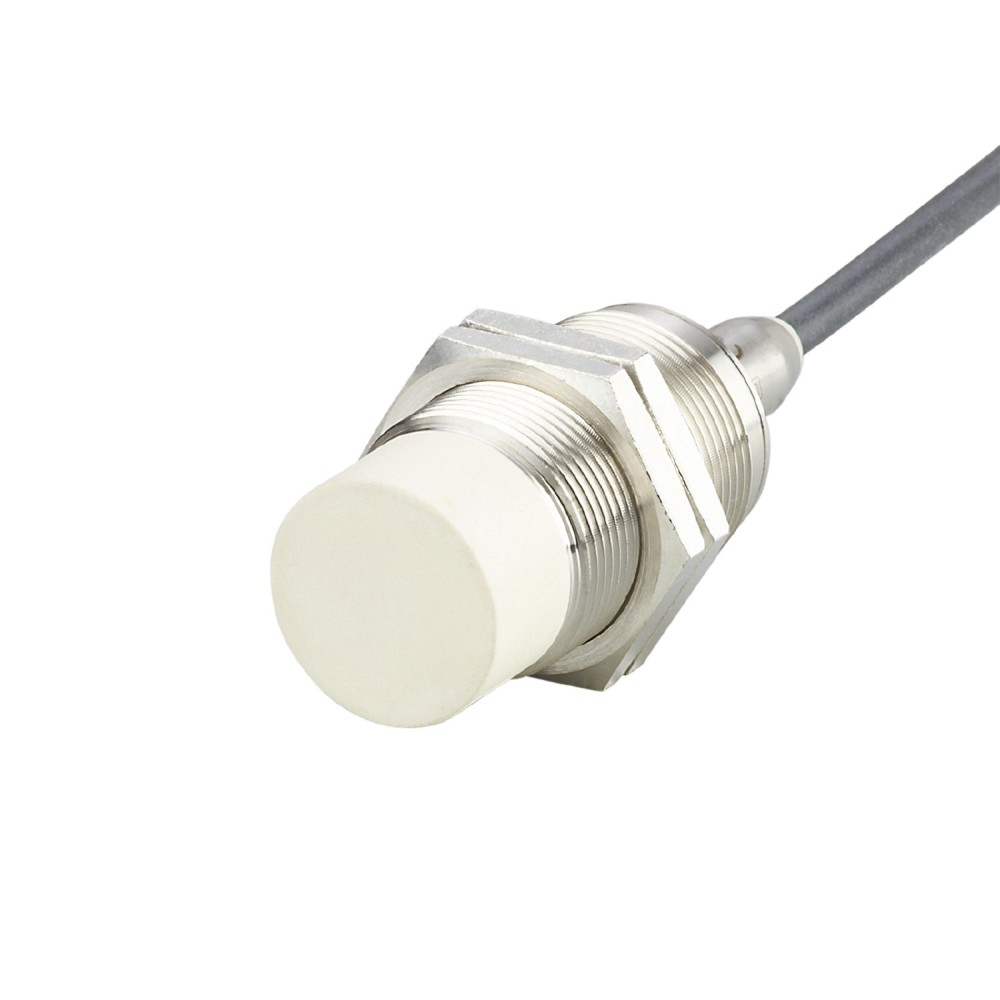

Индуктивный датчик IFM IIK3022-BPKG/M/60V/6M/ZH IIM211

Код товара: 188379

IFM Производитель

12 072 ₽

Быстрый заказ

Характеристики

АртикулIIM211

Код производителяIIK3022-BPKG/M/60V/6M/ZH

Все характеристики

IFM IIK3022-BPKG/M/60V/6M/ZH дополнительные характеристики

Описание

Сертификат типа E1 от Федерального управления автомобильного транспорта Германии (Kraftfahrt-Bundesamt), широкий диапазон рабочих температур, высокая степень защиты от проникновения загрязнений для работы в суровых условиях окружающей среды, высокая устойчивость к электромагнитной совместимости (ЭМС) в соответствии с автомобильными стандартами, широкий диапазон рабочих напряжений.

Характеристики Индуктивный датчик IFM IIK3022-BPKG/M/60V/6M/ZH IIM211

Основные характеристики

MTTF[лет]	900
Артикул	IIM211
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40 °C, catalog/ifm/TB = 85 °C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = <, 10 s, catalog/ifm/50 cycles
Вес[г]	369
Выходная функция	нормально открытый
Гистерезис[% от Sr]	1...20
Диапазон обнаружения [мм]	22
Дрейф точки переключения [% Sr]	-10...10
Жилье	резьбового типа
Защита	IP 67, catalog/ifm/IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	II
Код производителя	IIK3022-BPKG/M/60V/6M/ZH
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	резьбовая втулка: нержавеющая сталь, catalog/ifm/чувствительная поверхность: натуральный ЖК-пластик, catalog/ifm/светодиодное окно: ПЭИ, catalog/ifm/стопорные гайки: латунь
Монтаж	не монтируемый заподлицо
Обозначение резьбы	M30 x 1.5
Одобрение UL	Ta0...40 °CТип корпусаТип 1источник питанияКласс 2Номер файла ULE174191
Отображать	состояние переключения4 светодиода по 90°, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-2740 g 6 мс, catalog/ifm/4000 ударов в каждом направлении 3 осей координат / -20...50 °C
Постоянный номинальный ток коммутационного выхода DC[мА]	200
Потребляемый ток [мА]	<, 10
Приложение	Использование в мобильных и жестких условиях
Рабочее напряжение[В]	10...60 DC
Рабочее расстояние [мм]	0...17.82
Размеры[мм]	M30 x 1.5 / L = 81
Реальный диапазон чувствительности Sr[мм]	22 ± 10 %
Связь	Кабель: 6 м, полиуретан, catalog/ifm/характеристики горения согласно ECE R118 rev. 2, catalog/ifm/3 x 0,5 мм²
Специальная особенность	Увеличенный диапазон обнаружения
Температура окружающей среды[°C]	-40...85
Тип защиты от короткого замыкания	импульсный
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/по 3 удара в каждом направлении трех осей координат / -40...85 °C
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / -20...50 °C50 циклов развертки, 1 октава в минуту, по 3 осям
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	Шумоизоляция и помехоустойчивость в автомобильной области: сертификация ECE R10E1, помехоустойчивость по DIN ISO 11452-2100 В/м, кондуктивные помехи в сетях 24 В по ISO 7637-2: 2004 (импульс 1–4) и ISO16750-2: 2012 (сброс нагрузки), импульс 1, 2a, 2b, 3a, 3b, 4, сброс нагрузки, уровень серьезности III, III, III, III, III, Критерий отказа испытания A, ACAAC, CEN 61000-4-2, электростатический разряд 4 кВ, разряд CD / 8 кВ, ADEN 61000-4-3, высокочастотное излучение 10 В/м, EN 61000-4-4, импульс 2 кВ, VEN 61000-4-5, импульс напряжения 0,5 кВ, межфазное напряжение, EN 61000-4-6, высокочастотное кондуктивное напряжение 10, VEN 55011, класс B
