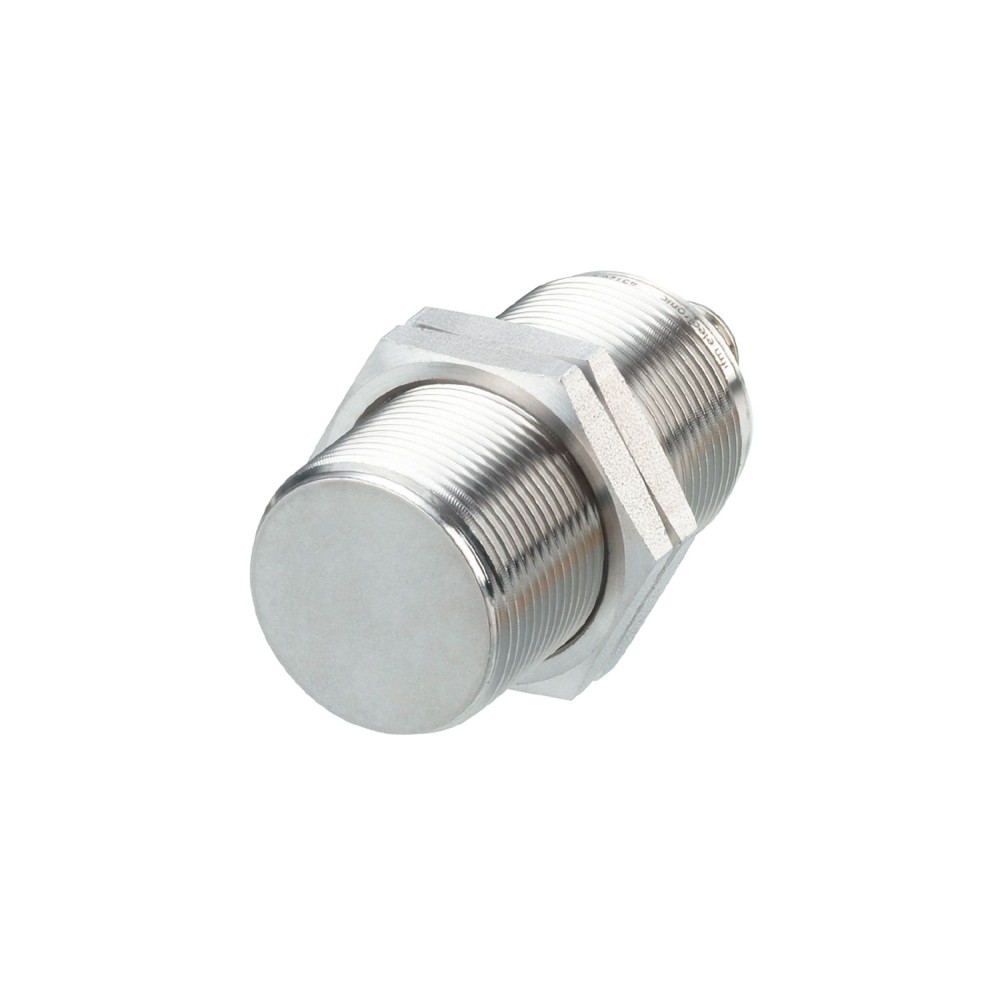

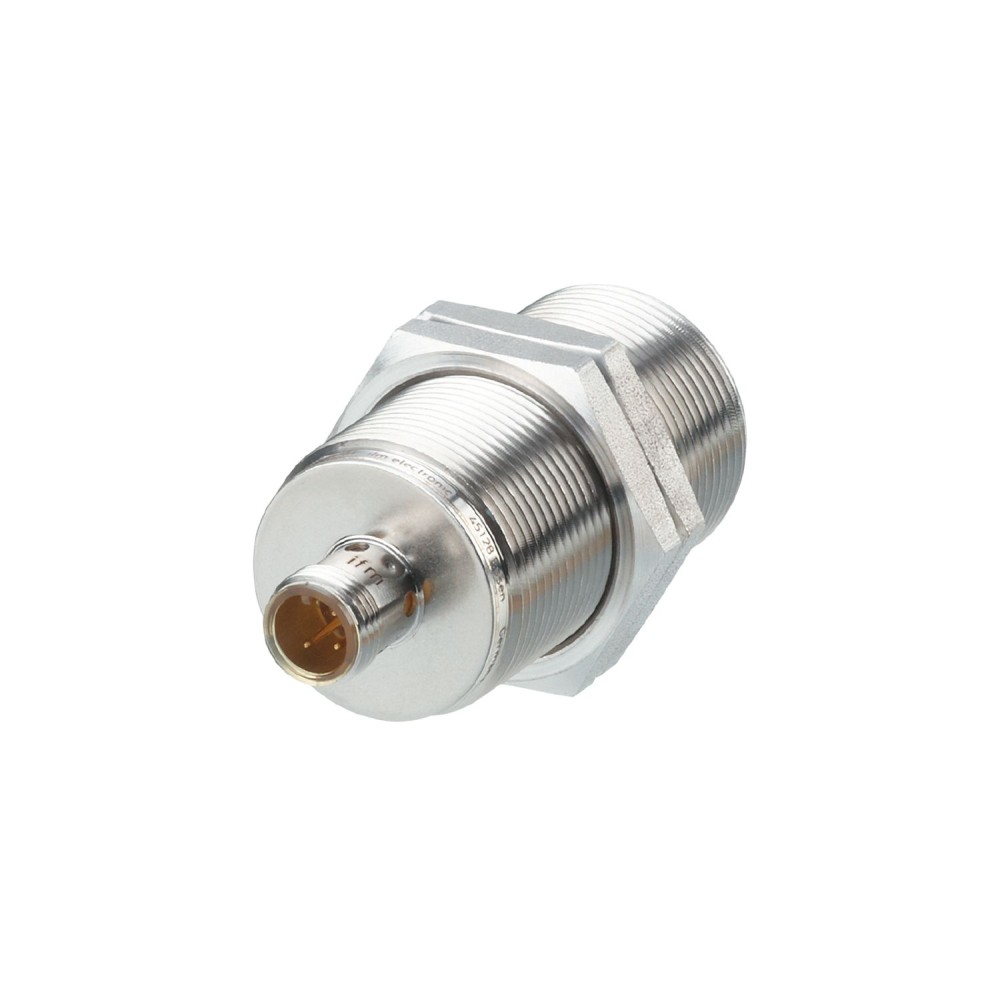

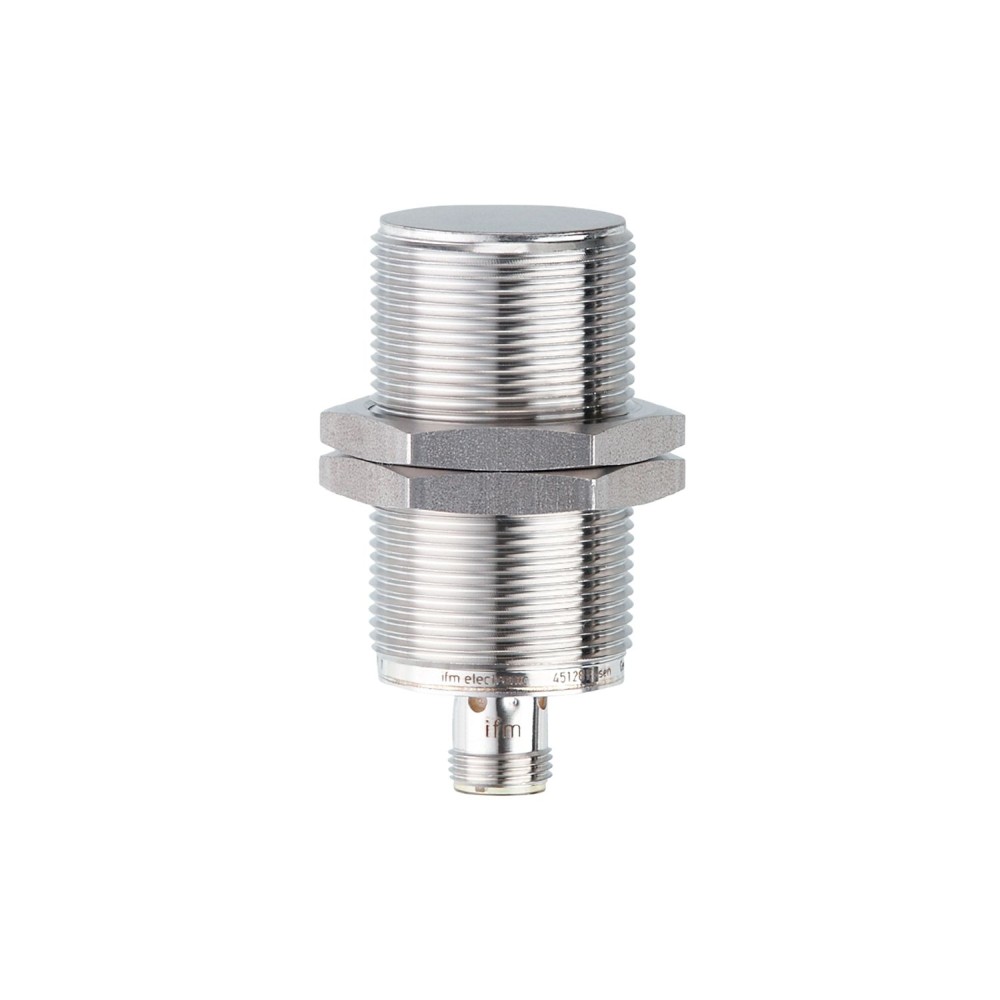

Индуктивный цельнометаллический датчик IFM IIK3010-BPKG/AM/US-104 IIC224

Индуктивный цельнометаллический датчик IFM IIK3010-BPKG/AM/US-104 IIC224 предназначен для бесконтактного определения положения металлических объектов в промышленных условиях. Данная модель характеризуется повышенной механической прочностью и устойчивостью к агрессивным средам.

Основные технические характеристики

Индуктивный датчик IFM IIC224 обладает рядом ключевых характеристик, обеспечивающих его надежную работу в сложных производственных условиях:

Конструктивное исполнение и стойкость к внешним воздействиям

Датчик выполнен в цельнометаллическом корпусе из нержавеющей стали марки 316L (1. 4404), включая чувствительную поверхность и стопорные гайки. Это обеспечивает высокую механическую прочность и устойчивость к ударным нагрузкам до 1 Дж, а также к воздействию масел и охлаждающих жидкостей. Степень защиты IP 67 и IP 68 гарантирует работоспособность в условиях повышенной влажности и запыленности, а также при контакте с охлаждающими жидкостями. Датчик выдерживает номинальное давление до 100 бар на чувствительной поверхности.

Диапазон обнаружения и монтаж

Номинальный диапазон обнаружения составляет 10 мм, с рабочим расстоянием от 0 до 8. 1 мм. Датчик предназначен для монтажа заподлицо, что позволяет интегрировать его в оборудование без выступающих частей, минимизируя риск механических повреждений.

Электрические параметры и функциональность

Датчик работает от источника постоянного тока в диапазоне напряжений от 10 до 30 В. Электрическое проектирование соответствует типу PNP, с нормально открытой выходной функцией. Постоянный номинальный ток коммутационного выхода DC достигает 100 мА. Устройство оснащено защитой от короткого замыкания, обратной полярности и перегрузки, что повышает его надежность и срок службы. Частота переключения постоянного тока составляет 50 Гц.

Визуальная индикация

Для удобства мониторинга состояния переключения датчик оснащен четырьмя желтыми светодиодами, расположенными под углом 90°, что обеспечивает четкую видимость индикации с любой стороны.

Преимущества

• Высокая надежность в агрессивных средах:Цельнометаллический корпус из нержавеющей стали 316L и степени защиты IP 67/IP 68 обеспечивают исключительную устойчивость к механическим воздействиям, маслам, охлаждающим жидкостям и другим агрессивным веществам, что критически важно для станков и металлообрабатывающего оборудования.
• Точное и стабильное обнаружение:Номинальный диапазон обнаружения 10 мм и возможность монтажа заподлицо позволяют точно определять положение объектов, при этом датчик надежно защищен от внешних повреждений.
• Универсальность подключения:Стандартные электрические характеристики (10-30 В DC, PNP, нормально открытый выход 100 мА) и встроенная защита от короткого замыкания, обратной полярности и перегрузки упрощают интеграцию датчика в существующие системы управления постоянного тока.
