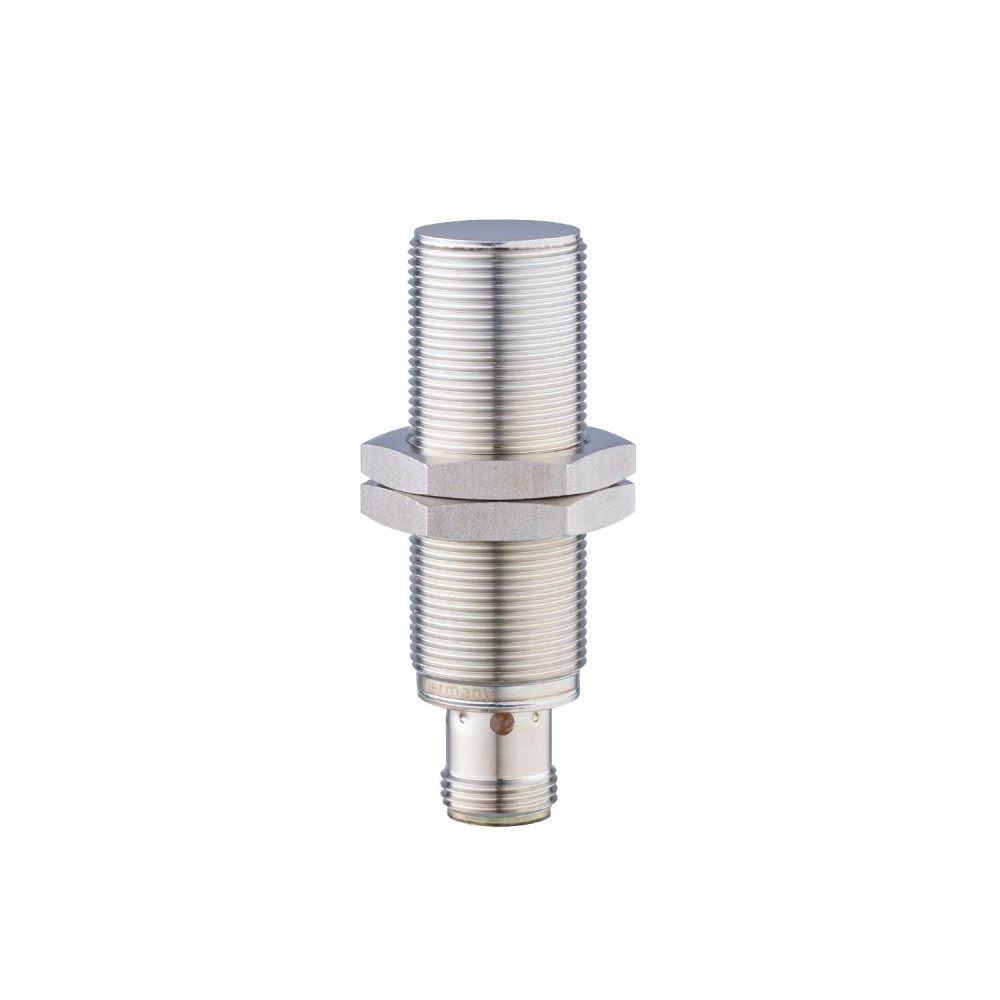

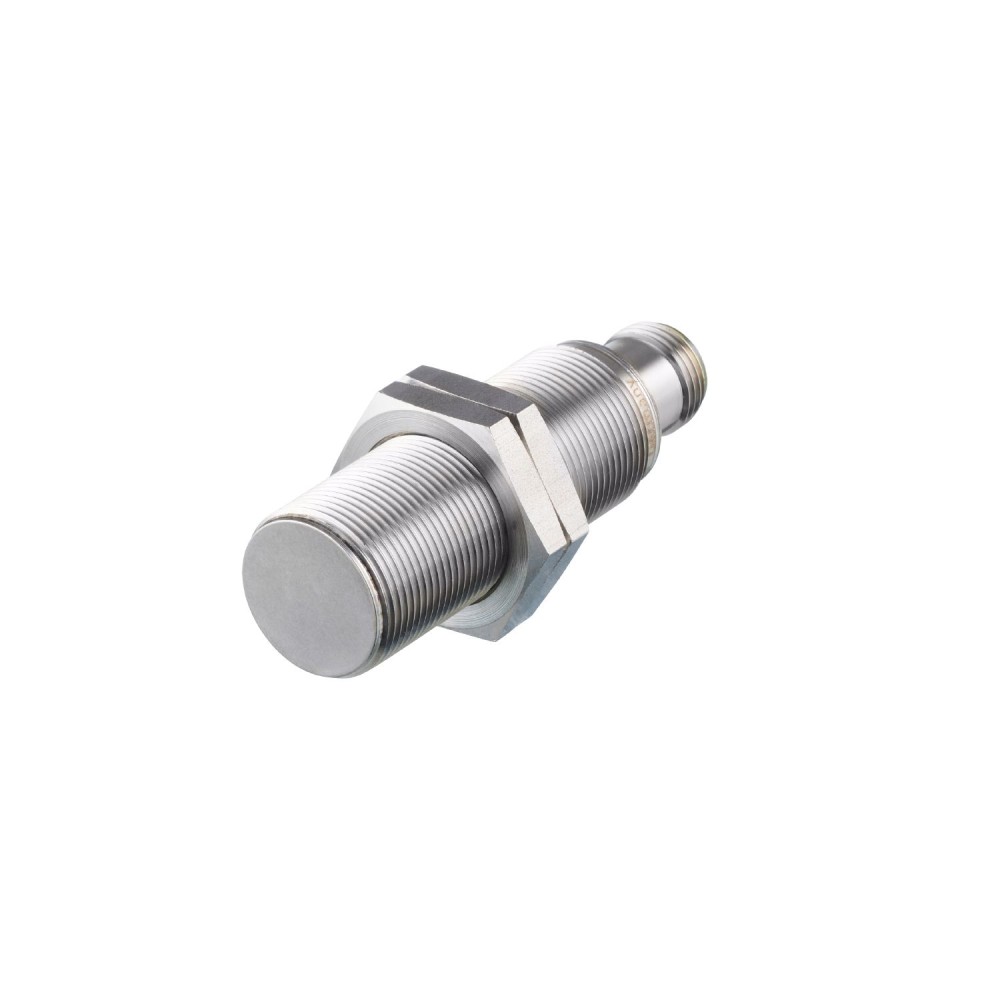

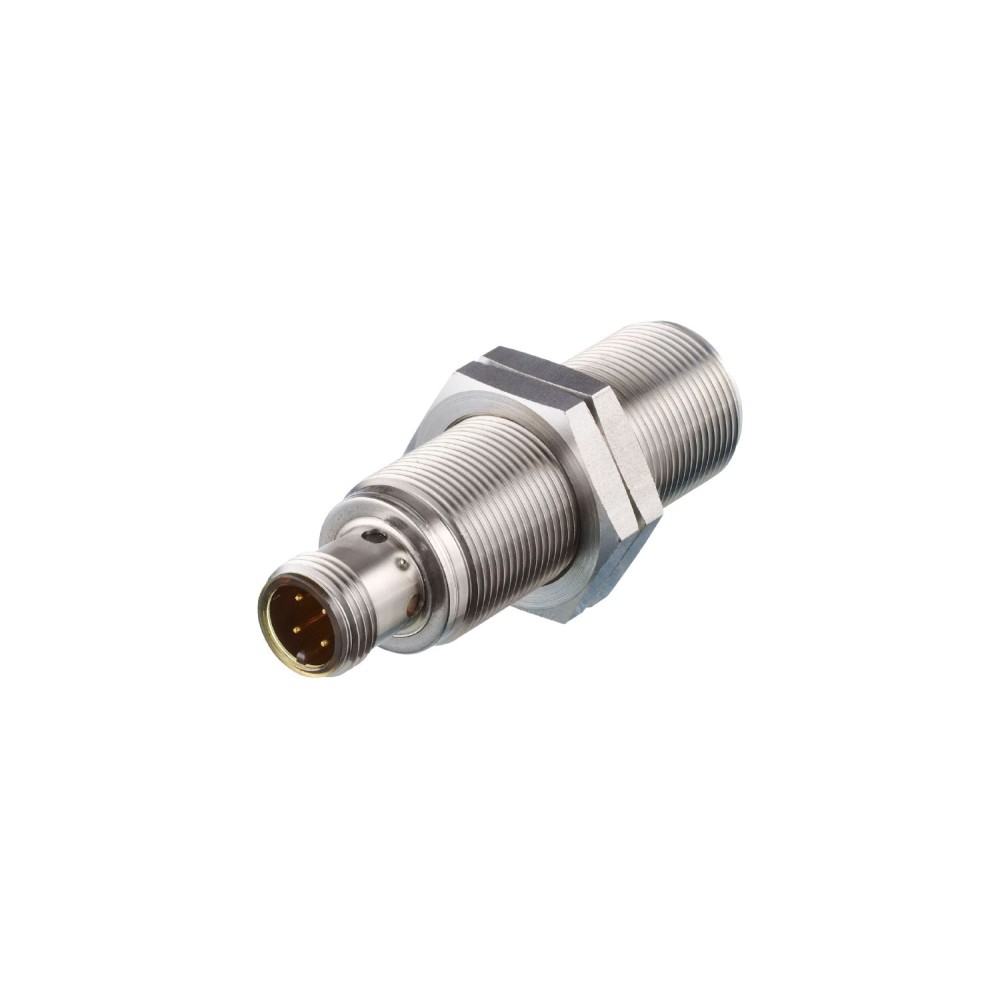

Индуктивный датчик IFM GIGK4004B2PS/SIL2/AM/US GG761S

Код товара: 188040

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулGG761S

Код производителяGIGK4004B2PS/SIL2/AM/US

Все характеристики

IFM GIGK4004B2PS/SIL2/AM/US дополнительные характеристики

Описание

Сертифицировано по следующим стандартам: EN 60947-5-3, IEC 61508 и ISO 13849. Подключение к безопасному ПЛК, безопасным модулям AS-i или безопасным блокам оценки. Обеспечение безопасности оператора и оборудования. Чувствительная поверхность из нержавеющей стали. Высокий класс защиты.

Характеристики Индуктивный датчик IFM GIGK4004B2PS/SIL2/AM/US GG761S

Основные характеристики

Артикул	GG761S
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 45 min, catalog/ifm/t2 = 10 s 100 cycles
Вес[г]	55
Время миссии TM (дополнительная индикация)	Промышленная среда Диапазон температур -25...70 °C ≤ 175200
Время миссии TM[ч]	≤ 87600
Время реакции на запрос безопасности, время выключения (toff)[мс]	20
Время риска/время обработки ошибок (toff max)[мс]	100
Время срабатывания при приближении к зоне включения, время включения (ton)[мс]	20
Выходное напряжение 24 В	совместимый с входами EN 61131-2 типа 1, 2
Выходные данные	Интерфейс типа C класс 1
Жилье	резьбового типа
Замечания	соответствует требованиям по охране окружающей среды и электромагнитной совместимости для эксплуатации в сельскохозяйственной и лесохозяйственной технике, землеройных и строительных машинах, а также в промышленных грузовиках может использоваться в приложениях до SIL 2 в соответствии с IEC 62061, MPL d в соответствии с ISO 19014-3 и Ag PL d в соответствии с ISO 25119. Если не указано иное, все данные относятся к контрольной пластине по IEC 60947-5-2 во всем диапазоне температур. (FE360 = ST37-2K) 18x18x1 мм. Поправочные коэффициенты применимы к температуре окружающей среды 20 °C. Не используйте поправочный коэффициент для безопасного расстояния отключения sAs/(sar).
Защита	IP 65, catalog/ifm/IP 66, catalog/ifm/IP 67, catalog/ifm/IP 68, catalog/ifm/IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Зона включения[мм]	0...3.5
Ионизирующее излучение	не допустимо
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	GIGK4004B2PS/SIL2/AM/US
Количество в упаковке	1 шт.
Количество выходов OSSD	2
Макс. время задержки включения [мс]	500
Макс. высота над уровнем моря[м]	3000
Макс. емкостная нагрузка CL_max[нФ]	20
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. токовая нагрузка на выход OSSD [мА]	50
Материалы	Резьбовая втулка: нержавеющая сталь (316L/1.4404), catalog/ifm/чувствительная поверхность: нержавеющая сталь (316L/1.4404), catalog/ifm/светодиодное окно: PEI, catalog/ifm/уплотнение светодиода: PU, catalog/ifm/стопорные гайки: нержавеющая сталь (316L/1.4404)
Момент затяжки [Нм]	50
Монтаж	монтируемый заподлицо
Номинальное напряжение изоляции [В]	60
Обозначение резьбы	M18 x 1
Одобрение UL	Ta-40...70 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токСертификат UL № A064Номер файла ULE174191
Отображать	Состояние переключения дисплея: 4 светодиода, желтые
Подфункция, связанная с безопасностью	безопасное состояние при правильном незатухании (s &, gt, catalog/ifm/sAs (sar))
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,8 / алюминий: 0,6 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Потребляемый ток [мА]	<, 10, catalog/ifm/ (24 V)
Приложение	Использование в мобильных и жестких условиях
ПФХ[1/ч]	<, 1,5E-07
Рабочее напряжение[В]	9...32 DC
Размеры[мм]	M18 x 1 / L = 60
Расстояние безопасного отключения sAs (sar)[мм]	10.5
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Соответствует требованиям	ISO 13849-1 категория 2, PL dIEC 61508 SIL 2, HFT 0, SC 2
Специальная особенность	Позолоченные контакты, catalog/ifm/Цельнометаллический корпус
Температура окружающей среды[°C]	-40...85
Тип операции	постоянная эксплуатация
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям EN 60068-2-64 Fh5,9 g RMS / эффективное ускорение для монтажа на шасси ISO 19014-35,7 g RMS / эффективное ускорение
Цельнометаллический корпус	да
Электрическое проектирование	ПНП
ЭМС	промышленные средыEN 60947-5-3EN 61000-4-2 ESD6 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение20 В/м 80...1000 МГцEN 61000-4-3 HF-излучение10 В/м 1,4...2,0 ГГц / 3 В/м 2,0...6,0 ГГцEN 61000-4-4 Burst2 kVEN 61000-4-5 Surge2 kVEN 61000-4-6 HF-проводимость10 VEN 61000-4-830 А/м 50/60 Гц / 1000 А/м 0 ГцEN 55011class Bмобильные приложениятолько для работы с центральным подавлением сброса нагрузки (58 В) / не для активной работы во время фазы пуска двигателя в системах 12 ВISO 10605 ESD8 кВ CD / 15 кВ ADISO 11452-2, ISO 11452-5 устойчивость к излучению100 В/м 400...3000 МГцISO 7637-2, ISO 16750-2 кондуктивная устойчивость12 В / 24 Вимпульс1 2a 2b 3a 3b 4 5bs уровень серьезностиIII III III III III III 58Vкритерий отказаB ABAAC/BA/CEN 55025класс 3
