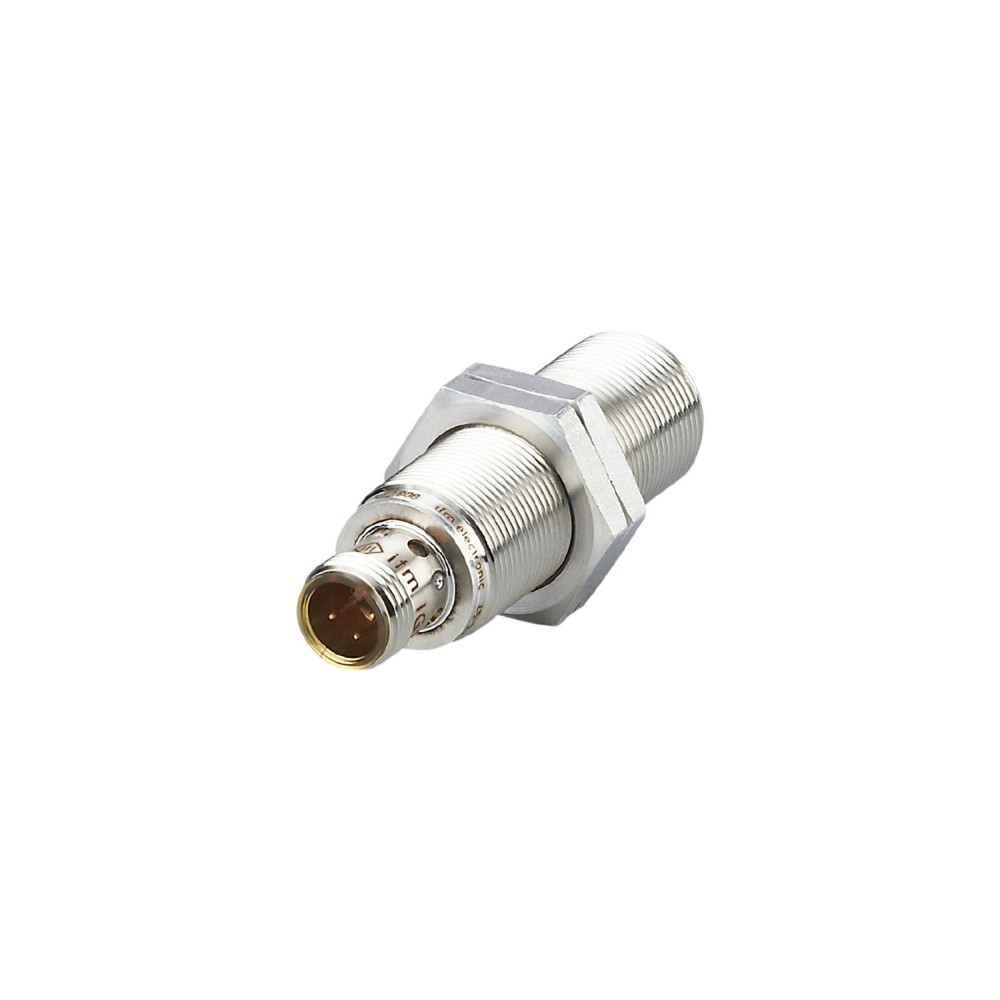

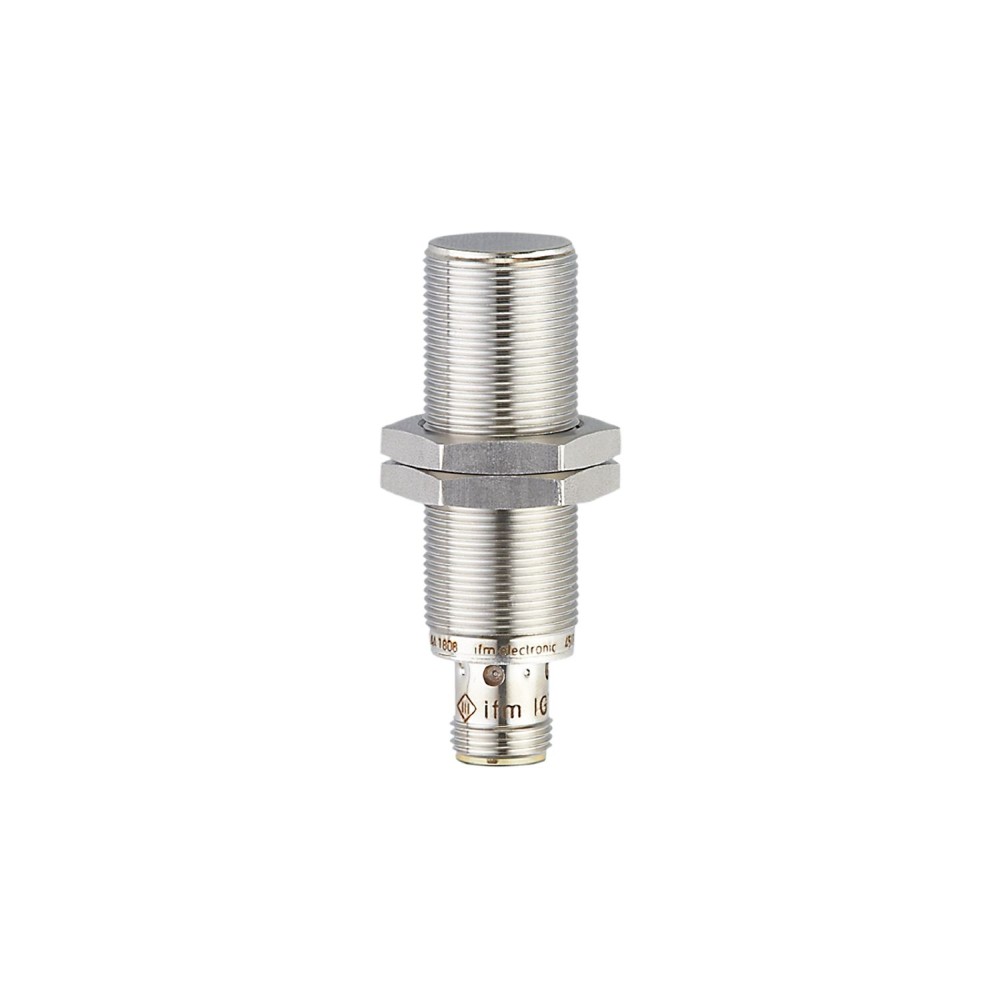

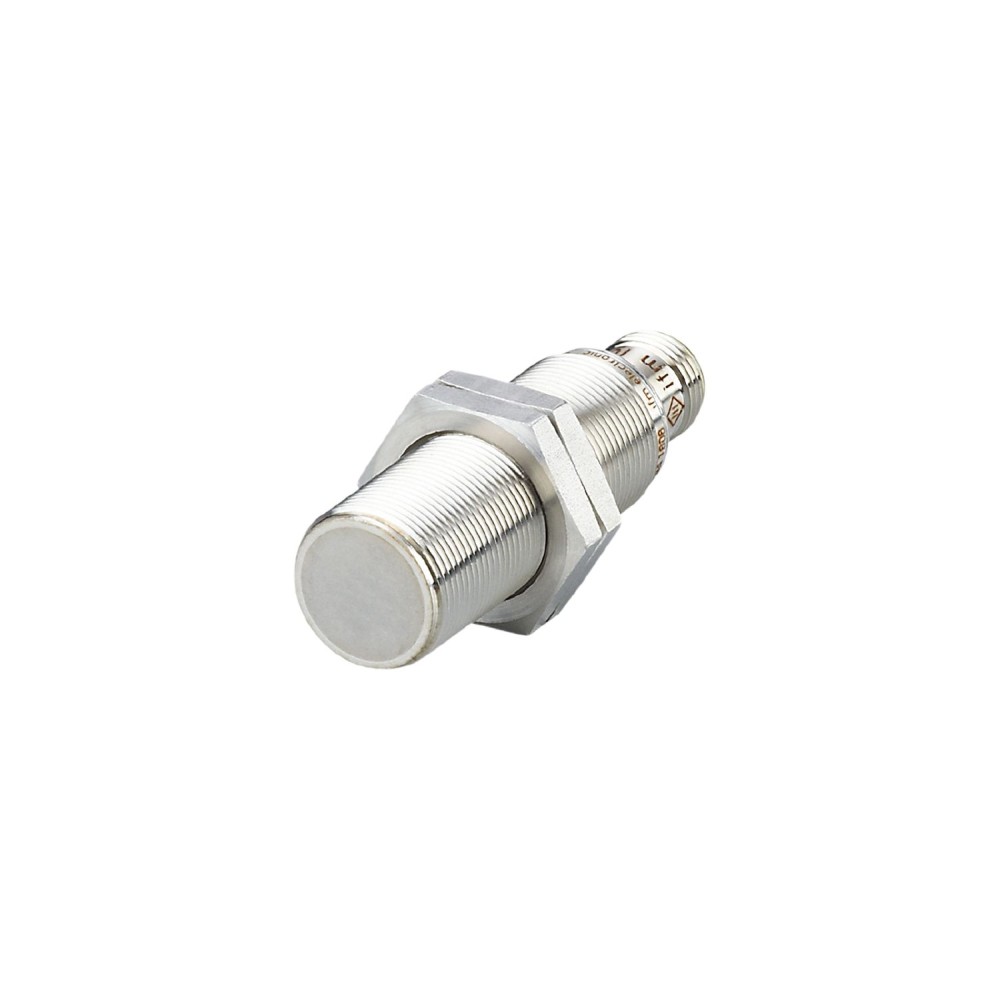

Индуктивный цельнометаллический датчик IFM IGK3007BFRKG/AM/IO/US-104 IGC260

Код товара: 187900

IFM Производитель

9 552 ₽

Быстрый заказ

Характеристики

Код производителяIGC260

АртикулIGC260

Код производителяIGK3007BFRKG/AM/IO/US-104

Все характеристики

IFM IGK3007BFRKG/AM/IO/US-104 дополнительные характеристики

Описание

Индуктивный цельнометаллический датчик IFM IGK3007BFRKG/AM/IO/US-104 (артикул IGC260) предназначен для точного и надежного контроля положения объектов в промышленных условиях. Данная модель отличается высокой устойчивостью к внешним воздействиям и гибкостью в настройке, что обеспечивает ее эффективное применение в различных автоматизированных системах.

Ключевые характеристики

Выбор индуктивного датчика IFM IGK3007BFRKG/AM/IO/US-104 определяется рядом критически важных технических параметров, обеспечивающих его надежность и функциональность в эксплуатации.

Конструкция и степень защиты

Датчик выполнен в цельнометаллическом корпусе из нержавеющей стали (316L/1. 4404) и обладает комплексной защитой по стандартам IP 65, IP 66, IP 67, IP 68, IP 69K.
Практическое значение: Такая конструкция обеспечивает исключительную механическую прочность, высокую коррозионную стойкость и надежную работу в условиях воздействия пыли, влаги, а также при регулярной мойке под высоким давлением, что критически важно для пищевой, фармацевтической и других отраслей промышленности.

Интеллектуальный интерфейс IO-Link и гибкость выходов

Модель оснащена интерфейсом IO-Link ревизии 1. 1 и поддерживает параметризацию выходной функции (нормально открытый / нормально закрытый), а также электрического проектирования (PNP/NPN).
Практическое значение: Интерфейс IO-Link предоставляет расширенные возможности для диагностики, удаленной настройки и передачи аналоговых данных, что упрощает интеграцию и обслуживание системы. Параметризуемые выходы обеспечивают универсальность подключения к различным управляющим контроллерам.

Рабочие условия и точность

Датчик функционирует в широком температурном диапазоне от -40 до 85 °C и характеризуется высокой повторяемостью ± 1% от конечного значения диапазона измерения.
Практическое значение: Способность работать в экстремальных температурных условиях расширяет области применения датчика. Высокая повторяемость гарантирует стабильное и точное обнаружение положения объектов при многократных циклах, обеспечивая прецизионность технологических процессов.

Преимущества

Высокая надежность и долговечность:Цельнометаллический корпус и максимальная степень защиты обеспечивают устойчивость к агрессивным средам и механическим нагрузкам.
Гибкость применения и интеграции:Интерфейс IO-Link и параметризуемые выходы упрощают настройку и подключение к разнообразным системам автоматизации.
Стабильная и точная работа:Широкий температурный диапазон и высокая повторяемость гарантируют стабильное функционирование датчика даже в сложных производственных условиях.

Характеристики Индуктивный цельнометаллический датчик IFM IGK3007BFRKG/AM/IO/US-104 IGC260

Основные характеристики

MTTF[лет]	635
Артикул	IGC260
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40 °C, catalog/ifm/TB = 85 °C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = <, 10 s, catalog/ifm/50 cycles
Вес	51.1
Встроенное программное обеспечение включено	да
Выходная функция	нормально открытый / нормально закрытый, catalog/ifm/(параметризуемый)
Габариты	M18 x 1 / L = 60
Гистерезис	3...15 % от Sr
Диапазон измерения IOLink[мм]	0.75...7.5
Защита	IP 65, catalog/ifm/IP 66, catalog/ifm/IP 67, catalog/ifm/IP 68, catalog/ifm/IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	IGK3007BFRKG/AM/IO/US-104
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), catalog/ifm/светодиодное окно: PEI, catalog/ifm/стопорные гайки: латунь с покрытием из белой бронзы
Мин. время цикла процесса [мс]	3.2
Момент затяжки [Нм]	50
Монтаж	монтируемый заподлицо
Номинальное давление [бар]	100
Обозначение резьбы	M18 x 1
Одобрение UL	Ta-25...70 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токСертификат UL № A008Номер файла ULE174191
Отображать	состояние переключения4 светодиода, желтые
Ошибка линейности IOLink[%]	± 2, catalog/ifm/(от конечного значения диапазона измерения)
Повторяемость IOLink[%]	± 1, catalog/ifm/(от конечного значения диапазона измерения)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1090
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,8 / латунь: 0,5 / алюминий: 0,4 / медь: 0.2
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-2740 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	15
Примечание по номинальному давлению	Чувствительное лицо
Профили	Интеллектуальный датчик - SSP 0. Универсальный профилированный датчик. Функция. Несколько сигналов переключения. Функция. Канал обучения. Общие характеристики - I&, amp, D. Идентификация и диагностика.
Рабочее напряжение[В]	10...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, catalog/ifm/кодировка: A
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-40...85
Температурный коэффициент	± 0,3 %/К, catalog/ifm/(от конечного значения диапазона измерения)
Тип трансмиссии	COM2 (38,4 кБод)
Точка переключения IOLink[мм]	1.41...7.01, catalog/ifm/(параметризуется)
Требуемый тип главного порта	А
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	PNP/NPN, catalog/ifm/(параметризуемый)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
