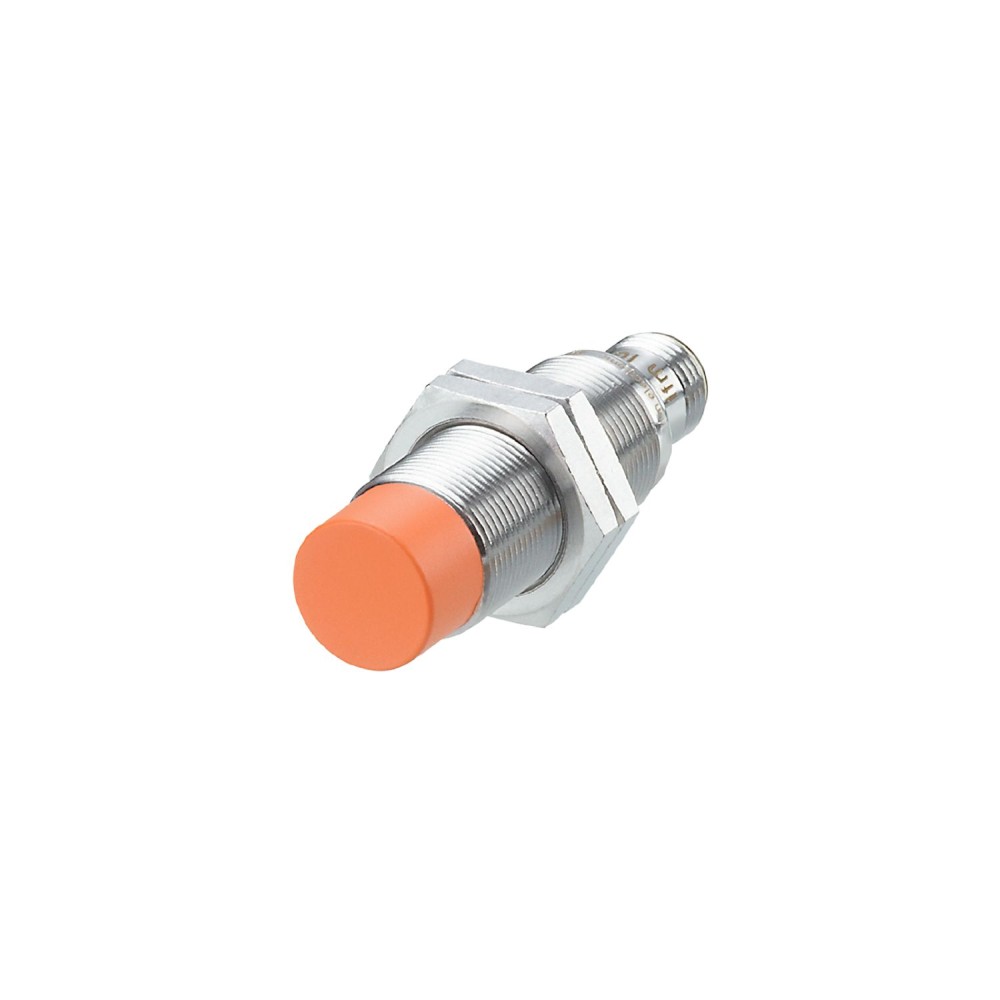

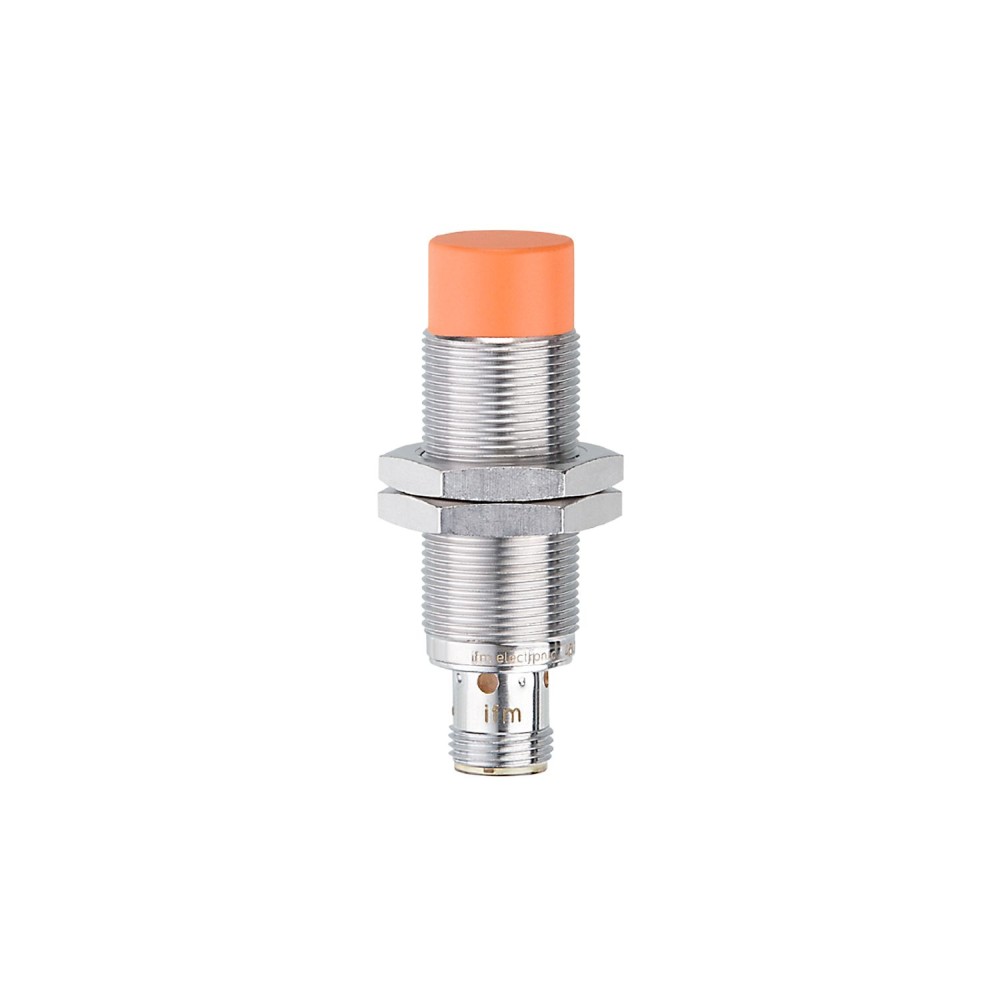

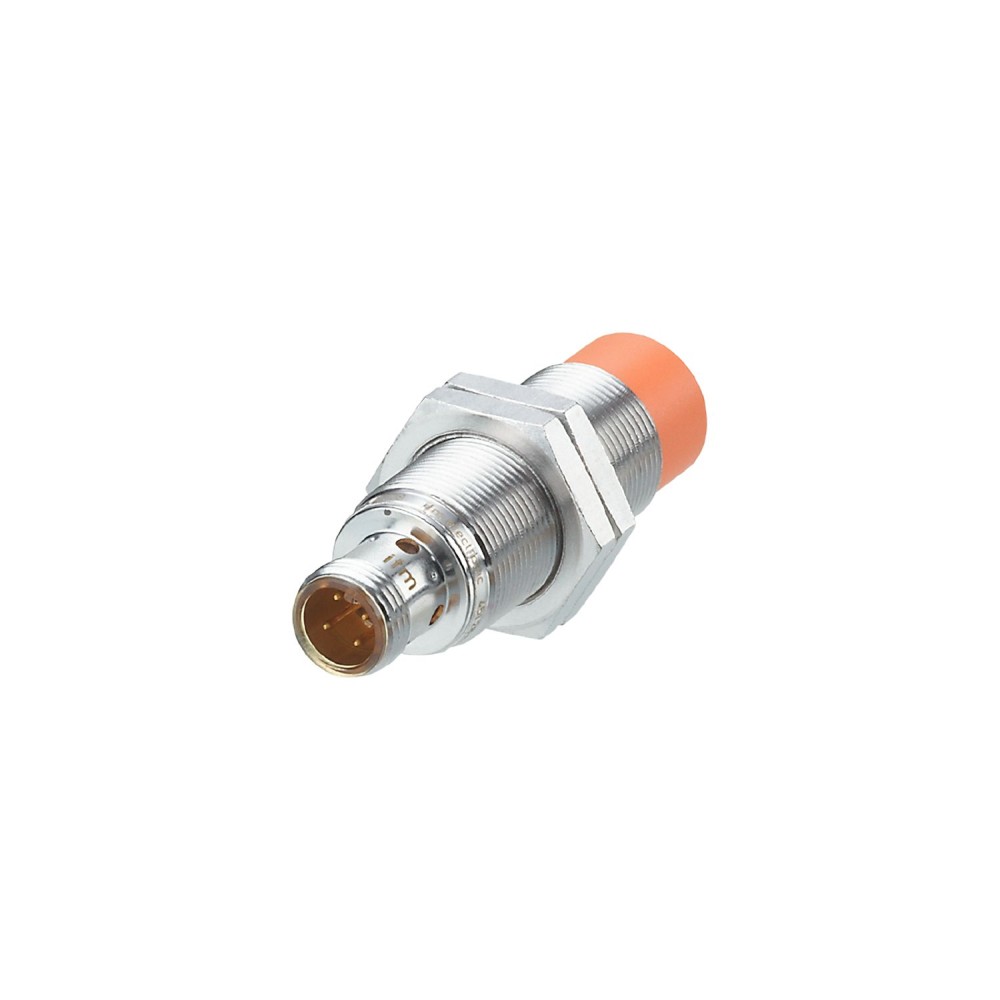

индуктивный аналоговый датчик с IO-Link IFM IGK4008A1PKG/IO/US IG6083

Код товара: 187801

IFM Производитель

15 255 ₽

Быстрый заказ

Характеристики

Код производителяIG6083

АртикулIG6083

Код производителяIGK4008A1PKG/IO/US

Все характеристики

IFM IGK4008A1PKG/IO/US дополнительные характеристики

Описание

Индуктивный аналоговый датчик IFM IGK4008A1PKG/IO/US (артикул IG6083) предназначен для бесконтактного измерения расстояния до металлических объектов в промышленных условиях. Устройство обеспечивает точный линеаризованный выходной сигнал и отличается высокой повторяемостью измерений.

Ключевые характеристики

Интерфейс связи IO-Link
Датчик оснащен интерфейсом IO-Link, который обеспечивает удобную параметризацию, диагностику и передачу данных. Это позволяет интегрировать устройство в современные системы автоматизации, значительно упрощая настройку и мониторинг его состояния.

Аналоговый выход 4... 20 мА
Устройство формирует стандартизированный аналоговый выходной сигнал 4... 20 мА, что обеспечивает непрерывное и точное измерение расстояния. Ошибка линейности аналогового выхода составляет ±1% от конечного значения диапазона измерения, а повторяемость также ±1%, что гарантирует высокую стабильность показаний.

Диапазон измерения 0. 8... 8 мм
Датчик эффективно измеряет расстояние в диапазоне от 0. 8 до 8 мм, что делает его применимым для решения задач, требующих высокой точности определения положения объектов на малых дистанциях.

Прочный металлический корпус и высокая степень защиты
Корпус датчика выполнен из латуни с покрытием из белой бронзы, что обеспечивает его долговечность и устойчивость к механическим воздействиям. Высокая степень защиты IP 65, IP 66, IP 67, IP 68, IP 69K позволяет использовать датчик в жестких промышленных условиях с повышенной влажностью, запыленностью и возможностью прямого попадания струй воды.

Преимущества

Высокая точность и надежность
Линеаризованный аналоговый выход и высокая повторяемость измерений обеспечивают стабильную и точную работу, что критически важно для прецизионных производственных процессов.

Универсальность применения
Благодаря широкому диапазону рабочих температур от -25 до +80 °C и прочному корпусу, датчик подходит для эксплуатации в разнообразных промышленных средах.

Интеграция с современными системами
Поддержка IO-Link упрощает интеграцию датчика в существующие и новые системы автоматизации, предоставляя расширенные возможности для мониторинга и управления.

Характеристики индуктивный аналоговый датчик с IO-Link IFM IGK4008A1PKG/IO/US IG6083

Основные характеристики

MTTF[лет]	218
Аналоговый выход	4...20, catalog/ifm/(линейный, catalog/ifm/градиент: 2222 мА/мм, catalog/ifm/при фронтальном подходе и для цели из мягкой стали: 24 x 24 x 1 мм) мА
Артикул	IG6083
Быстрое изменение температуры	EN 60068-2-14 NaTA = -25°C, catalog/ifm/TB = 80°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = <, 10 s 50 cycles
Вес	46.75
Время отклика	<, 10 мс
Встроенное программное обеспечение включено	да
Выходная функция	нормально открытый / нормально закрытый, catalog/ifm/(параметризуемый)
Габариты	M18 x 1 / L = 60
Гистерезис	3...15 % от Sr
Данные процесса IOLink (циклические)	функция длина бита значение процесса16 состояние устройства4 двоичная коммутационная информация2
Диапазон измерения	0.8...8 мм
Защита	IP 65, catalog/ifm/IP 66, catalog/ifm/IP 67, catalog/ifm/IP 68, catalog/ifm/IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	II
Код производителя	IGK4008A1PKG/IO/US
Количество в упаковке	1 шт.
Макс. нагрузка [Ом]	500, catalog/ifm/ (Ub <, =18 V, , catalog/ifm/Max. load <, =400 Ω)
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	корпус: латунь с покрытием из белой бронзы, catalog/ifm/чувствительная поверхность: ПБТ оранжевого цвета, catalog/ifm/светодиодное окно: ПЭИ, catalog/ifm/стопорные гайки: латунь с покрытием из белой бронзы
Мин. время цикла процесса [мс]	3.2
Момент затяжки [Нм]	25
Монтаж	не монтируемый заподлицо
Обозначение резьбы	M18 x 1
Одобрение UL	Ta-25...60 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токСертификат UL № A023Номер файла ULE174191
Отображать	цель в диапазоне измерения4 светодиода, желтый светцель вне диапазона измерения4 светодиода, желтый мигающий
Ошибка линейности аналогового выхода[%]	± 1, catalog/ifm/(от конечного значения диапазона измерения)
Повторяемость аналогового выхода[%]	± 1, catalog/ifm/(от конечного значения диапазона измерения)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1205
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0.4
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-2740 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 30
Примечание о гистерезисе	параметризуемый
Профили	Интеллектуальный датчик - SSP 0, универсальный профилированный датчик, общий - I&, amp, D, идентификация и диагностика, функция, несколько сигналов переключения, функция обучения канала
Рабочее напряжение[В]	15...30 DC
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M12, catalog/ifm/кодировка: A
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температурный дрейф	± 5 %, catalog/ifm/(от конечного значения диапазона измерения)
Температурный коэффициент [%/K от MEW]	±0,15
Тип трансмиссии	COM2 (38,4 кБод)
Точка переключения IOLink[мм]	1.5...7.48
Требуемый тип главного порта	А
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Функции IOLink (ациклические)	счетчик циклов переключения, catalog/ifm/счетчик циклов включения, catalog/ifm/счетчик часов работы, catalog/ifm/внутренняя температура, catalog/ifm/метка, специфичная для приложения
Частота переключения постоянного тока [Гц]	300
Электрическое проектирование	PNP/NPN, catalog/ifm/(параметризуемый)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
