Разветвительная коробка IFM ZDO8H059MSS0025H11 EBC039

Разветвительная коробка IFM ZDO8H059MSS0025H11 EBC039

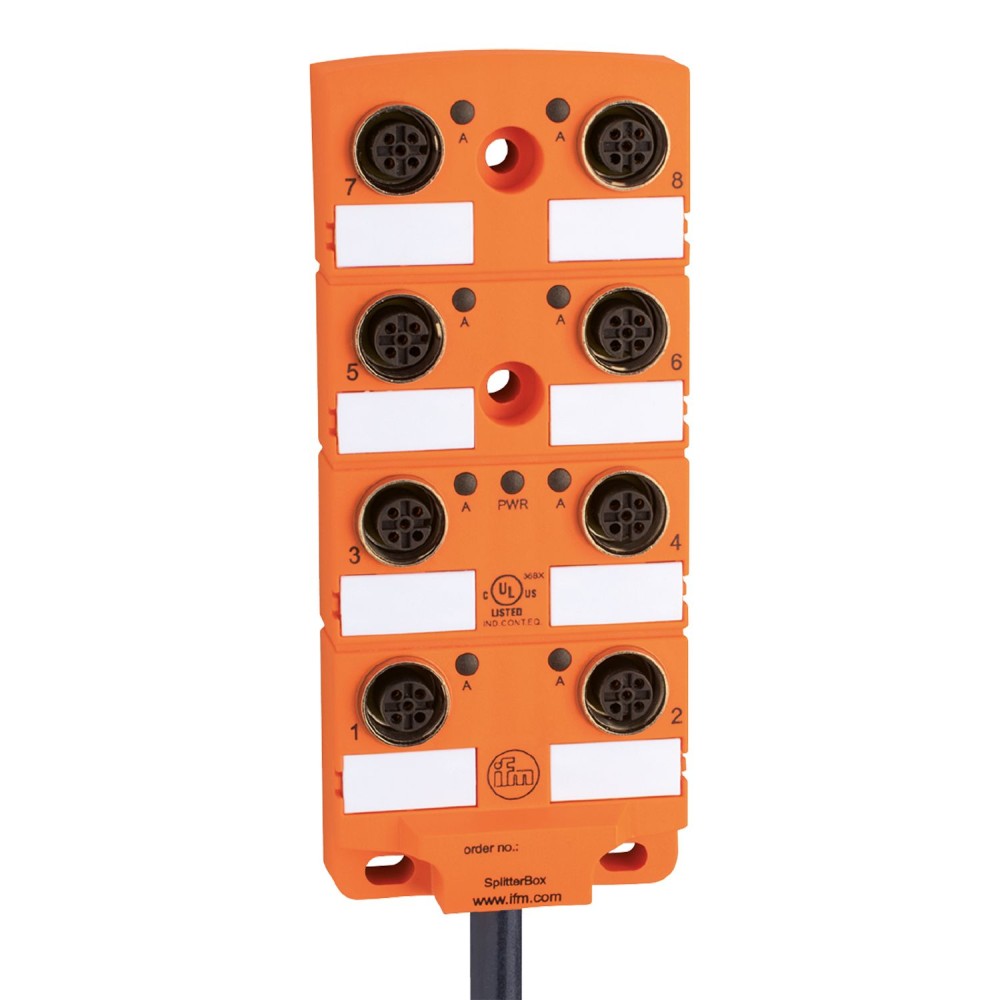

Разветвительная коробка IFM ZDO8H059MSS0025H11 EBC039 представляет собой пассивное устройство для распределения сигналов в промышленных системах автоматизации. Модель разработана для работы в жестких условиях эксплуатации, обеспечивая надежное и стабильное подключение датчиков и исполнительных механизмов.

Устройство устойчиво к воздействию масел и охлаждающих жидкостей, что расширяет область его применения.

Ключевые характеристики

Степень защиты IP 67 и IP 68

Разветвительная коробка обладает степенью защиты IP 67 и IP 68. Это означает полную защиту от проникновения пыли и возможность выдерживать кратковременное (IP 67) или длительное (IP 68) погружение в воду. Данная характеристика обеспечивает надежную работу устройства в условиях повышенной влажности, запыленности и при прямом контакте с водой или другими жидкостями.

Конфигурация портов и электрические параметры

Устройство оснащено восемью портами M12 с A-кодировкой, что является стандартным решением для подключения датчиков и исполнительных устройств в автоматизированных системах. Контакты портов позолочены, что гарантирует стабильную передачу сигнала и высокую коррозионную стойкость.
Рабочее напряжение составляет от 10 до 30 В постоянного тока. Максимальная общая токовая нагрузка достигает 12 А, а максимальная токовая нагрузка на каждый слот – 4 А, что позволяет подключать широкий спектр устройств с различным энергопотреблением.

Пригодность для буксирных цепей

Модель EBC039 разработана с учетом требований к эксплуатации в динамических системах, таких как буксирные цепи. Устройство выдерживает более 2 миллионов циклов изгиба при радиусе изгиба, соответствующем 10 диаметрам кабеля для гибкого использования, и 5 диаметрам кабеля для стационарной прокладки. Максимальная скорость перемещения составляет 3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с², а деформация кручения до ± 30 °/м. Это обеспечивает долговечность и стабильность соединений в подвижных промышленных установках.

Расширенный температурный режим и материалы

Разветвительная коробка функционирует в широком диапазоне температур окружающей среды: от -25 до 80 °C для стационарной установки и от -5 до 60 °C для подвижного применения. Корпус выполнен из PA (полиамида), который обеспечивает механическую прочность и устойчивость к агрессивным средам. Материалы корпуса не содержат силикона и галогенов, что соответствует экологическим стандартам и требованиям некоторых производственных процессов.

Преимущества

• Высокая степень защиты IP 67/IP 68 обеспечивает надежную эксплуатацию в сложных условиях с воздействием пыли и влаги.
• Пригодность для буксирных цепей гарантирует долговечность и стабильность работы в динамических промышленных системах.
• Восемь портов M12 с позолоченными контактами обеспечивают универсальность подключения и стабильную передачу сигналов.
