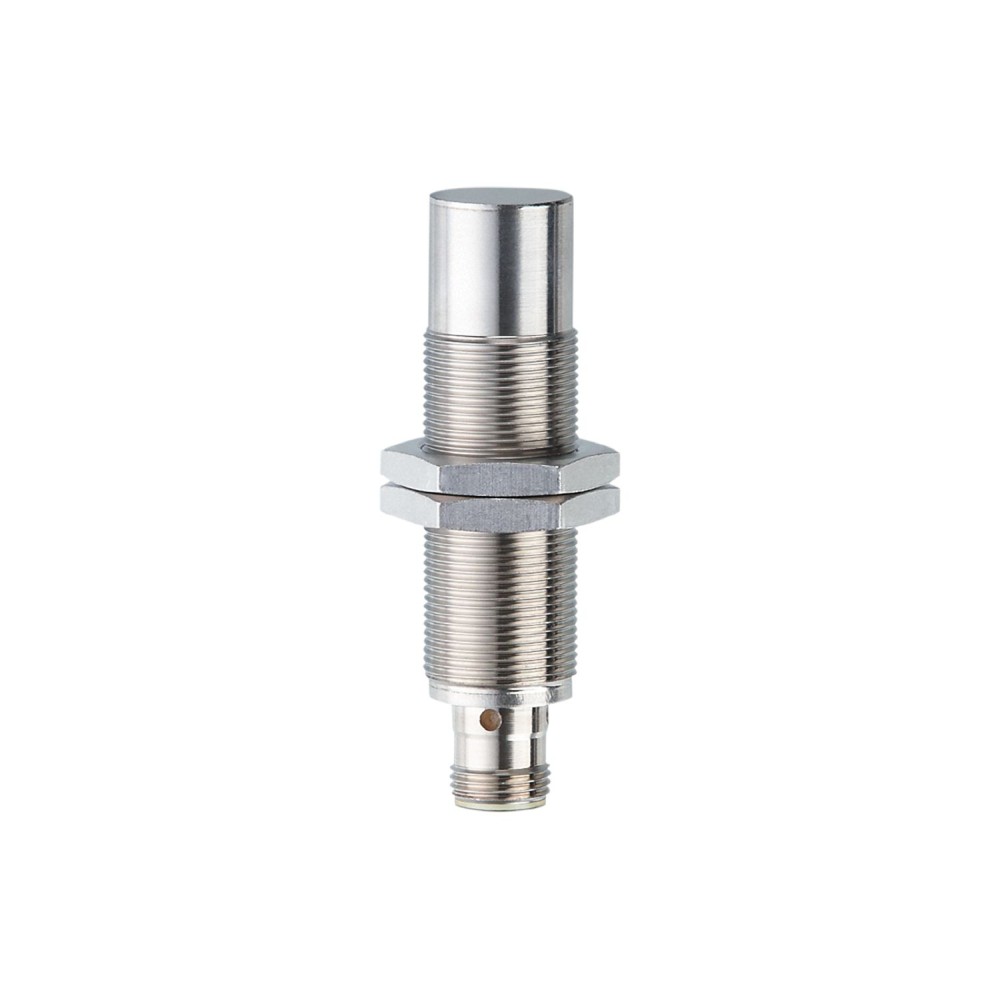

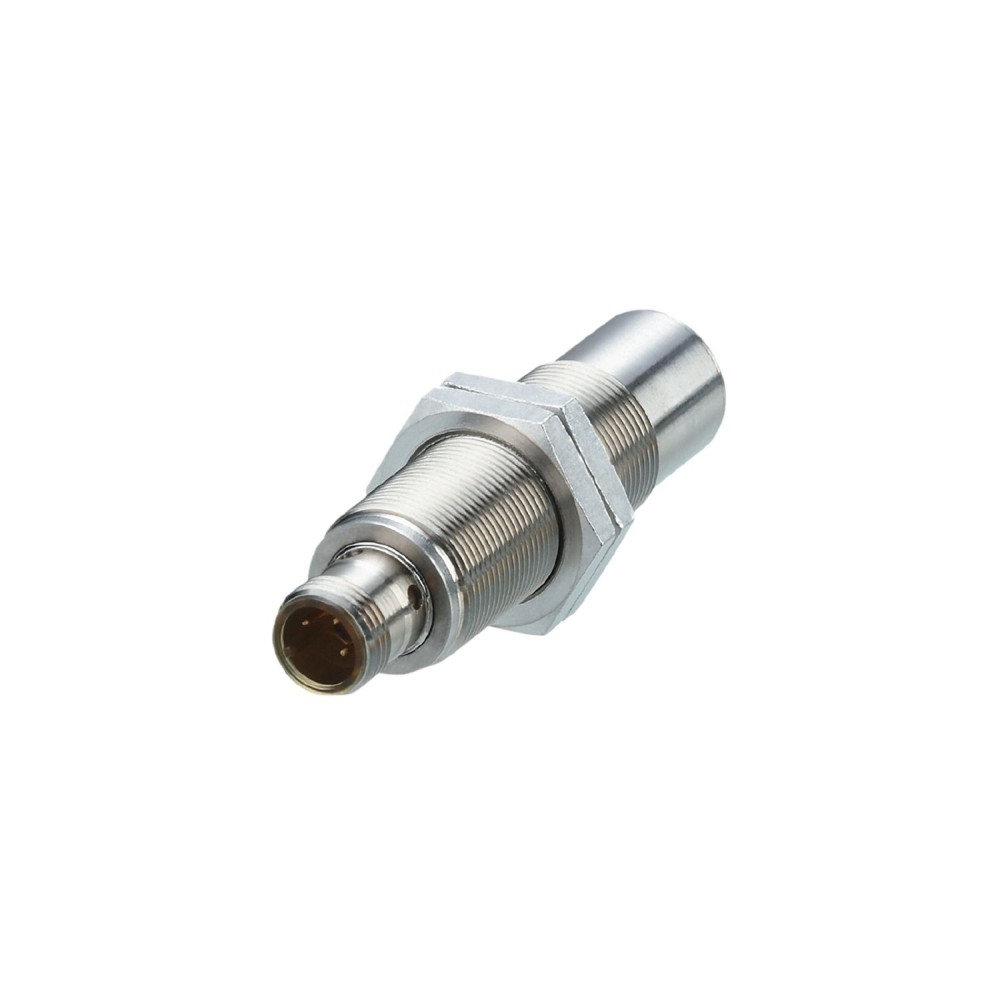

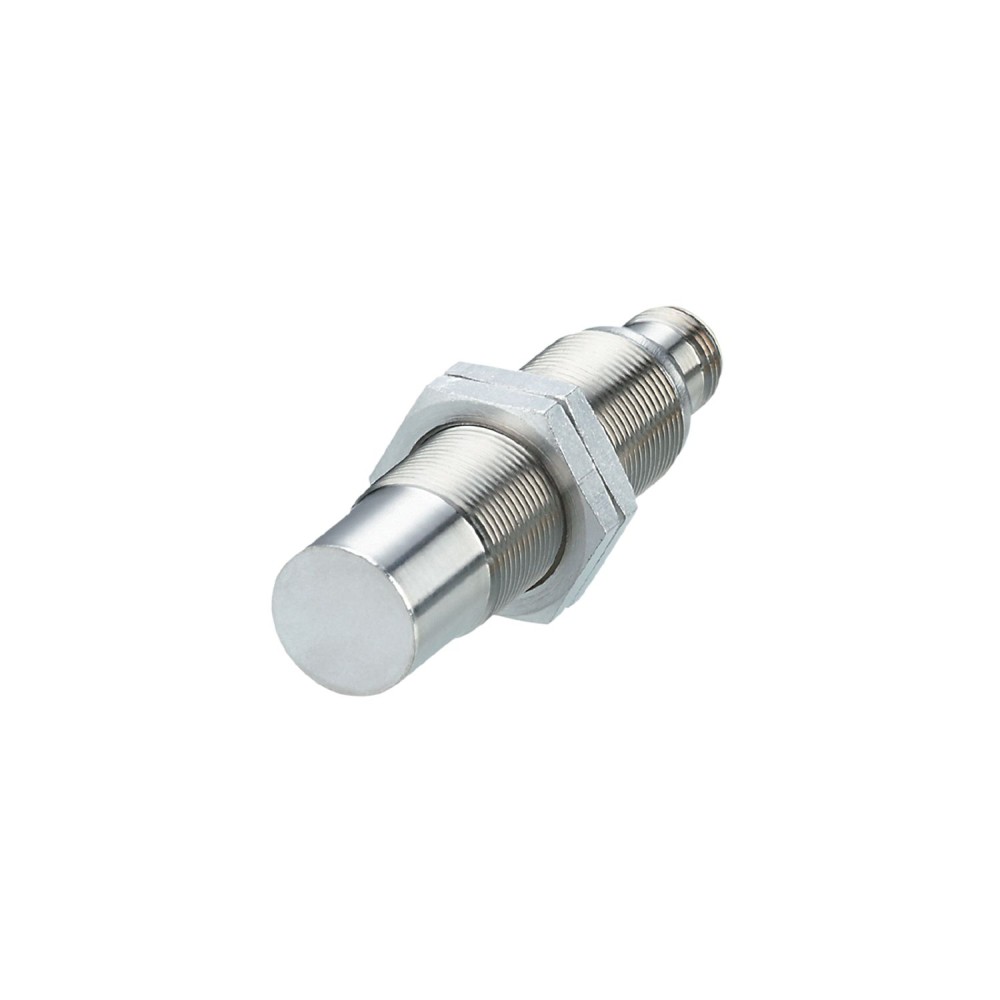

Индуктивный цельнометаллический датчик IFM IGK3012-BPKG/AM/P/US104/3G/3D IG511A

Код товара: 187685

IFM Производитель

11 901 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

АртикулIG511A

Код производителяIGK3012-BPKG/AM/P/US104/3G/3D

Все характеристики

IFM IGK3012-BPKG/AM/P/US104/3G/3D дополнительные характеристики

Описание

Для применения во взрывоопасных зонах. Высокая степень защиты, соответствующая требованиям жестких промышленных условий. Металлическая чувствительная поверхность для тяжелых условий эксплуатации. Особая механическая устойчивость обеспечивает высокую безопасность установки. Четко видимая индикация состояния переключения.

Характеристики Индуктивный цельнометаллический датчик IFM IGK3012-BPKG/AM/P/US104/3G/3D IG511A

Основные характеристики

MTTF[лет]	1352
Артикул	IG511A
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = 10 s 50 cycles
Вес[г]	79.5
Выходная функция	нормально открытый
Гистерезис[% от Sr]	1...20
Диапазон обнаружения [мм]	12
Дрейф точки переключения [% Sr]	-10...10
Жилье	резьбового типа
Замечания	Для сохранения данных ЭМС: выровняйте потенциал, подключив корпус датчика к заземлению машины.
Защита	IP 67, catalog/ifm/(при использовании вне опасной зоны: IP 65, IP 67, IP 68, IP 69K)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	IGK3012-BPKG/AM/P/US104/3G/3D
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
маркировка ATEX	II 3G Ex ec IIC T4 Gc
Материалы	нержавеющая сталь (316L/1.4404), catalog/ifm/ПЭИ, catalog/ifm/стопорные гайки: латунь с покрытием из белой бронзы
Момент затяжки [Нм]	50
Монтаж	не монтируемый заподлицо
Номинальное давление	100 бар10 МПа
Обозначение резьбы	M18 x 1
Одобрение	BVS 20 ATEX E 055 X, catalog/ifm/IECEx BVS 20.0042 X
Отображать	состояние переключения4 светодиода по 90°, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 1 / латунь: 0,9 / алюминий: 0,8 / медь: 0.5
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 25
Примечание по номинальному давлению	чувствительное лицо
Рабочее напряжение[В]	10...30 DC
Рабочее расстояние [мм]	0...9.72
Размеры[мм]	M18 x 1 / L = 70
Реальный диапазон чувствительности Sr[мм]	12 ± 10 %
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Специальная особенность	Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания, catalog/ifm/Цельнометаллический корпус
Температура окружающей среды[°C]	-40...60
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	500
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
