Индуктивный цельнометаллический датчик IFM IGK3005-BPKG/AM/US104DPS/3G/3D IG510A

Код товара: 187683

IFM Производитель

10 185 ₽

Быстрый заказ

Характеристики

Код производителяIG510A

АртикулIG510A

Код производителяIGK3005-BPKG/AM/US104DPS/3G/3D

Все характеристики

IFM IGK3005-BPKG/AM/US104DPS/3G/3D дополнительные характеристики

Описание

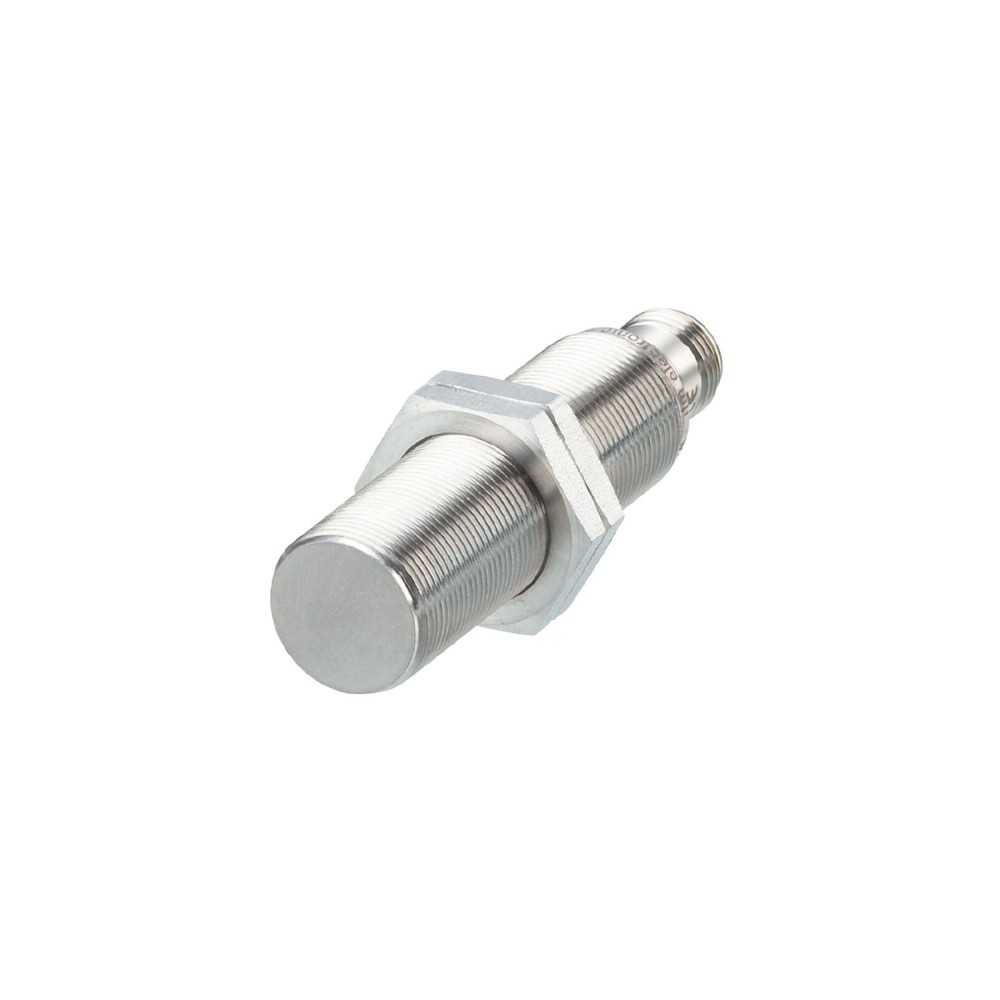

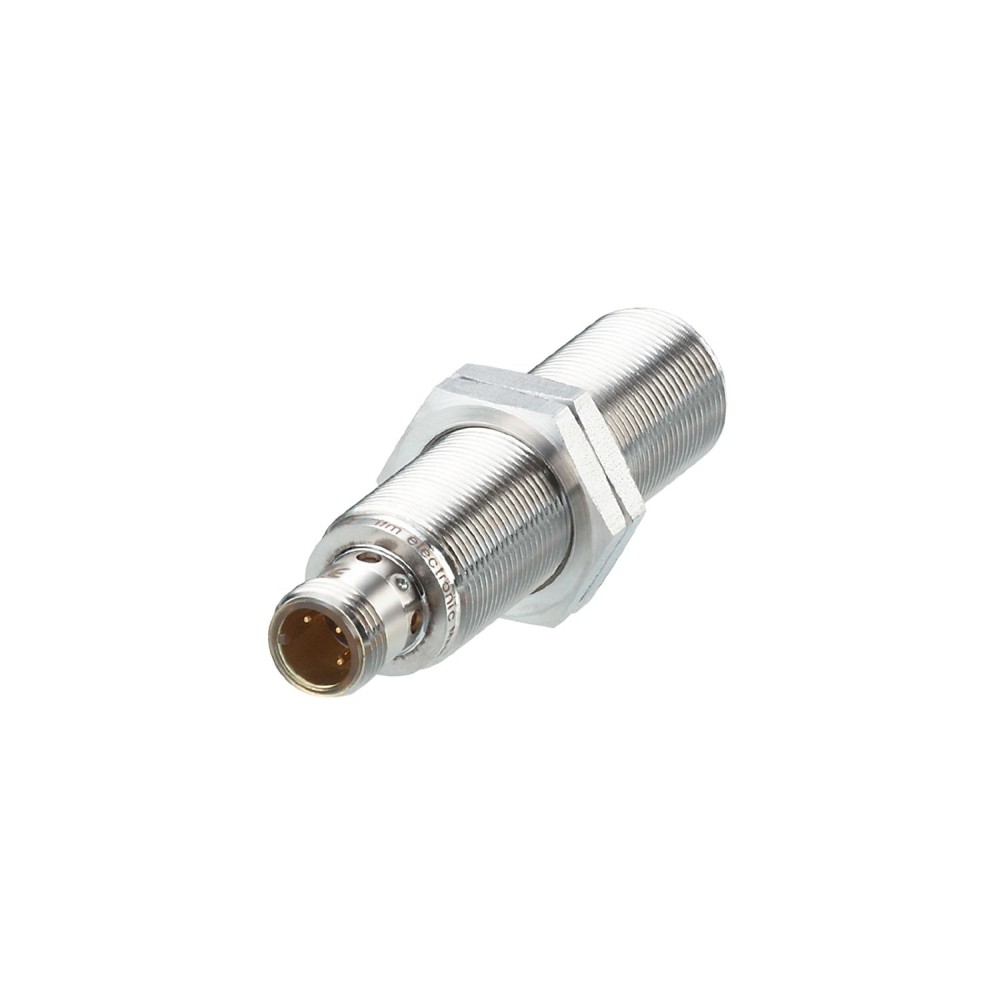

Индуктивный цельнометаллический датчик IFM IGK3005-BPKG/AM/US104DPS/3G/3D (IG510A)

Индуктивный цельнометаллический датчик IFM IG510A (артикул IGK3005-BPKG/AM/US104DPS/3G/3D) предназначен для бесконтактного определения положения металлических объектов в сложных промышленных условиях, включая взрывоопасные зоны. Датчик отличается высокой степенью защиты и механической устойчивостью, обеспечивая надежную работу в агрессивных средах.

Ключевые характеристики

Применение во взрывоопасных зонах:Датчик имеет маркировку ATEX II 3G Ex ec IIC T6 Gc, что подтверждает его пригодность для эксплуатации в газовых взрывоопасных средах (зона 2). Это обеспечивает безопасность применения в потенциально опасных промышленных установках.
Цельнометаллический корпус:Корпус датчика выполнен из нержавеющей стали (316L/1. 4404) с металлической чувствительной поверхностью. Такая конструкция обеспечивает повышенную механическую прочность, устойчивость к ударам, вибрациям и воздействию агрессивных химических веществ.
Номинальный диапазон обнаружения 5 мм:Датчик обеспечивает стабильное обнаружение металлических объектов на расстоянии до 5 мм. Это позволяет точно контролировать положение деталей и механизмов в автоматизированных системах.
Высокая степень защиты IP 67:Степень защиты IP 67 гарантирует полную пыленепроницаемость и защиту от временного погружения в воду. Это делает датчик пригодным для использования в условиях высокой запыленности, влажности, а также при необходимости регулярной очистки оборудования.

Преимущества

Безопасность в опасных средах:Сертификация ATEX позволяет интегрировать датчик в системы, работающие во взрывоопасных зонах, минимизируя риски и повышая безопасность эксплуатации.
Долговечность и надежность:Цельнометаллический корпус из нержавеющей стали и высокая степень защиты обеспечивают длительный срок службы и стабильное функционирование датчика даже в жестких промышленных условиях.
Точность и стабильность:Номинальный диапазон обнаружения 5 мм и позолоченные контакты гарантируют точное и надежное срабатывание, а также стабильную передачу сигнала, что критически важно для прецизионных задач автоматизации.

Характеристики Индуктивный цельнометаллический датчик IFM IGK3005-BPKG/AM/US104DPS/3G/3D IG510A

Основные характеристики

MTTF[лет]	1258
Артикул	IG510A
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = 10 s 50 cycles
Вес	78.7
Выходная функция	нормально открытый
Габариты	M18 x 1 / L = 70
Гистерезис	1...20 % от Sr
Диапазон обнаружения [мм]	5
Дрейф точки переключения [% Sr]	-10...10
Защита	IP 67, catalog/ifm/(при использовании вне опасной зоны: IP 65, IP 67, IP 68, IP 69K)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	IGK3005-BPKG/AM/US104DPS/3G/3D
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
маркировка ATEX	II 3G Ex ec IIC T6 Gc
Материалы	нержавеющая сталь (316L/1.4404), catalog/ifm/PEI, catalog/ifm/стопорные гайки: нержавеющая сталь
Момент затяжки [Нм]	50
Монтаж	монтируемый заподлицо
Номинальное давление	100 бар10 МПа
Обозначение резьбы	M18 x 1
Одобрение	BVS 20 ATEX E 055 X, catalog/ifm/IECEx BVS 20.0042 X
Отображать	состояние переключения4 светодиода по 90°, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,7 / алюминий: 0,5 / медь: 0.2
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 20
Примечание по номинальному давлению	чувствительное лицо
Рабочее напряжение[В]	10...30 DC
Рабочее расстояние [мм]	0...4.05
Реальный диапазон чувствительности Sr[мм]	5 ± 10 %
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Специальная особенность	Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания, catalog/ifm/Цельнометаллический корпус
Температура окружающей среды[°C]	-40...60
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
