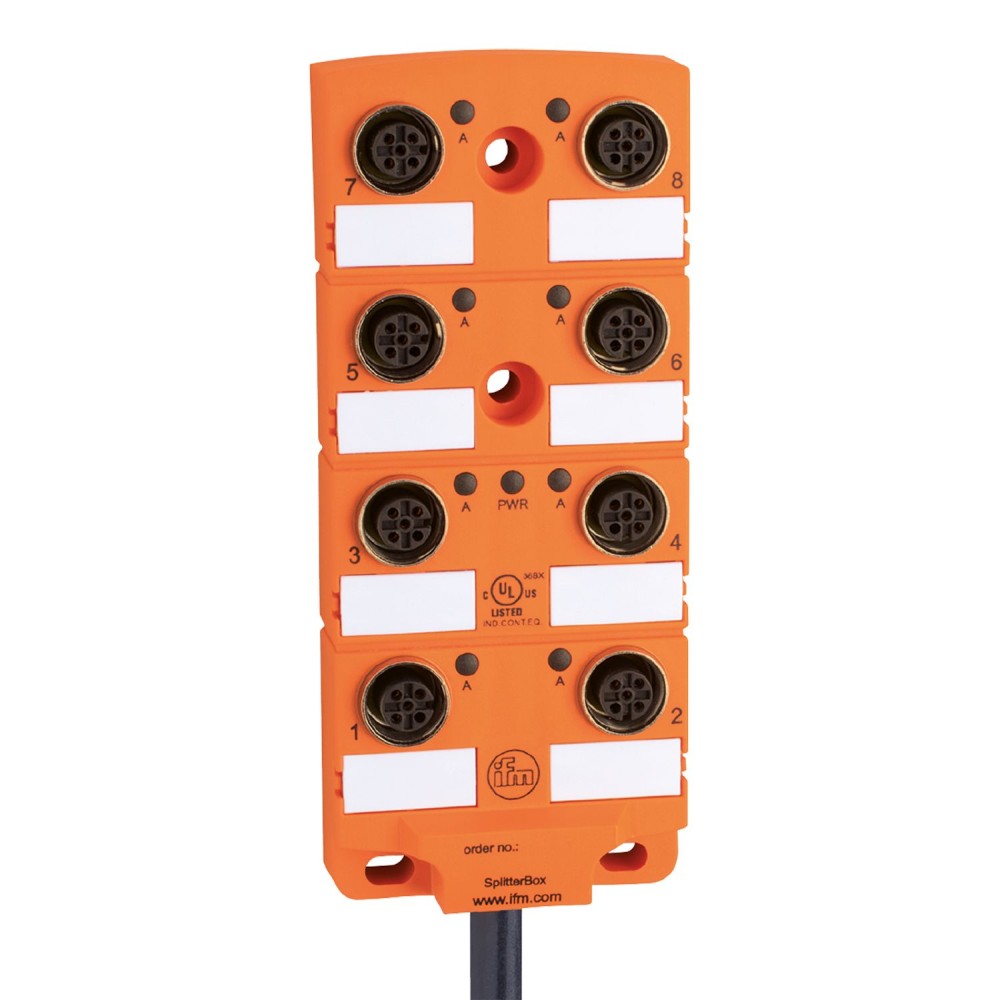

Разветвительная коробка IFM ZDO8H059MSS0010H11 EBC035

Разветвительная коробка IFM ZDO8H059MSS0010H11 EBC035

Разветвительная коробка IFM ZDO8H059MSS0010H11 (артикул EBC035) предназначена для организации подключения датчиков и исполнительных устройств в промышленных автоматизированных системах. Устройство обеспечивает надежную передачу сигналов и питания в сложных эксплуатационных условиях.

Ключевые технические характеристики

• Степень защиты и конструктивное исполнение.Коробка обладает высокой степенью защиты IP 67 и IP 68, что обеспечивает полную пыленепроницаемость и возможность погружения в воду. Корпус выполнен из полиамида (PA), а гайки разъемов из никелированной латуни, что гарантирует устойчивость к воздействию масел, охлаждающих жидкостей и агрессивных промышленных сред. Отсутствие силикона и галогенов в составе, а также позолоченные контакты повышают надежность соединений и предотвращают коррозию, обеспечивая длительный срок службы в жестких условиях.
• Электрические параметры и возможности подключения.Разветвительная коробка оснащена 8 портами M12 с A-кодировкой, что позволяет подключать до восьми устройств. Рабочее напряжение составляет от 10 до 30 В постоянного тока (DC), что соответствует стандартным требованиям большинства промышленных систем. Максимальный общий ток нагрузки достигает 12 А, при этом максимальная токовая нагрузка на каждый слот составляет 4 А. Электрическое проектирование выполнено по схеме PNP.
• Пригодность для применения в динамических системах.Изделие адаптировано для использования в буксирных цепях. Это подтверждается способностью выдерживать более 2 миллионов циклов изгиба, радиус изгиба при гибком использовании составляет минимум 10 диаметров кабеля, а скорость перемещения до 3 м/с при длине горизонтального перемещения 5 м. Данная характеристика обеспечивает надежность эксплуатации в подвижных частях оборудования, где требуется высокая механическая прочность и долговечность соединений.
• Индикация состояния.Коробка оснащена светодиодной индикацией для визуального контроля. Восемь желтых светодиодов отображают состояние переключения каждого из портов, а один зеленый светодиод информирует о рабочем состоянии устройства. Это упрощает диагностику неисправностей и мониторинг работы подключенных датчиков или исполнительных механизмов.

Преимущества

• Высокая надежность в агрессивных средах.Сочетание степеней защиты IP 67/IP 68, прочных материалов корпуса и устойчивости к химическим воздействиям обеспечивает бесперебойную работу в тяжелых промышленных условиях.
• Гибкость применения в динамических установках.Пригодность для буксирных цепей позволяет использовать разветвительную коробку в оборудовании с подвижными элементами, гарантируя долговечность и стабильность соединения.
• Удобство диагностики.Наличие светодиодной индикации для каждого порта и общего рабочего состояния значительно упрощает мониторинг и оперативное выявление проблем, сокращая время простоя оборудования.
