Разветвительная коробка IFM ZDO4H059MSS0000-00STAK190MSS EBC004

Разветвительная коробка IFM ZDO4H059MSS0000-00STAK190MSS EBC004

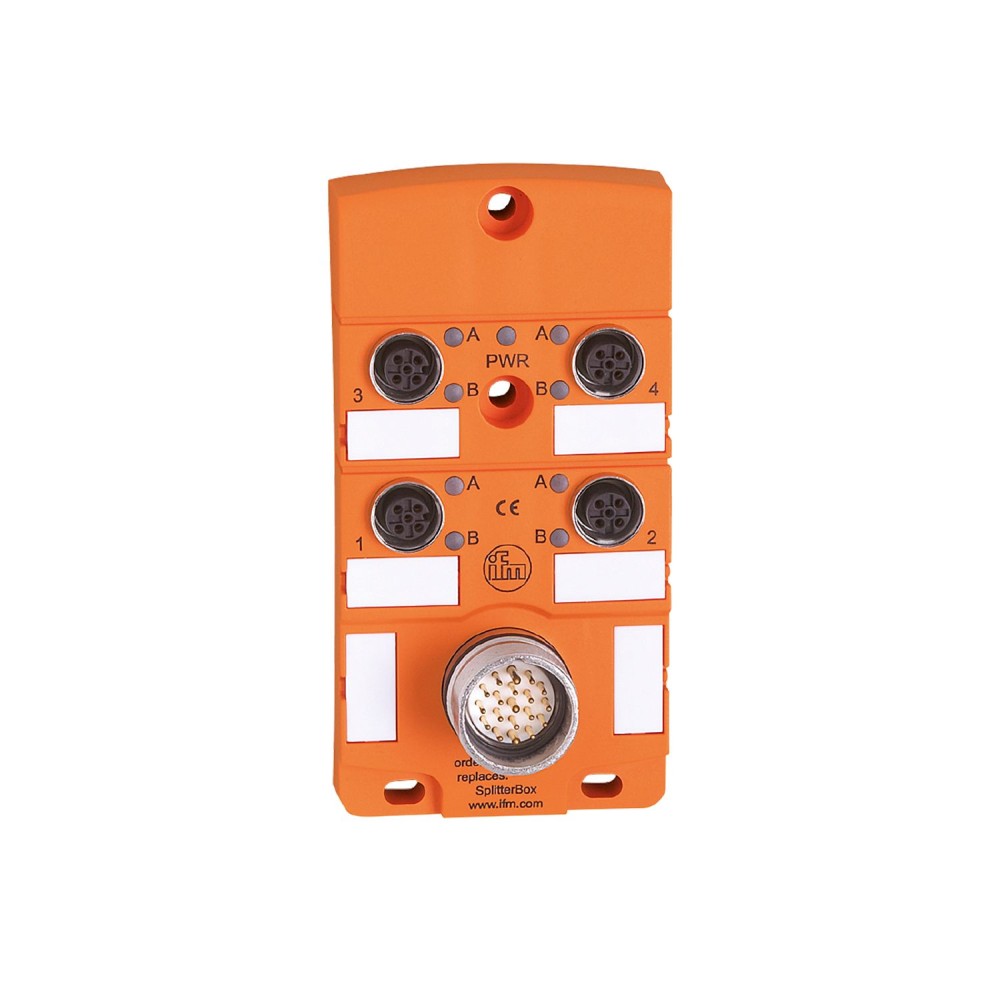

Разветвительная коробка IFM EBC004 (артикул ZDO4H059MSS0000-00STAK190MSS) предназначена для распределения сигналов в промышленных условиях. Устройство обеспечивает подключение нескольких датчиков или исполнительных элементов к одной магистральной линии, упрощая монтаж и обслуживание систем автоматизации.

Основные технические характеристики

Защищенность и условия эксплуатации:
Разветвительная коробка обладает степенью защиты IP 67, что гарантирует полную пыленепроницаемость и возможность временного погружения в воду без потери работоспособности. Корпус выполнен из полиамида (PA), обеспечивая устойчивость к механическим воздействиям и химически агрессивным средам, включая масла и охлаждающие жидкости. Диапазон рабочих температур от -25 до 80 °C позволяет использовать устройство в различных климатических условиях.

Электрические параметры:
Устройство рассчитано на рабочее напряжение 10... 30 В постоянного тока (DC). Максимальный общий ток нагрузки составляет 10 А, при этом максимальный ток нагрузки на каждый модуль/слот не превышает 4 А. Электрическое исполнение PnP (Positive-Negative-Positive) обеспечивает совместимость с большинством промышленных датчиков и контроллеров.

Подключение и индикация:
Разветвительная коробка оснащена четырьмя портами M12 для подключения периферийных устройств. Основное подключение осуществляется через разъем M23. Контакты разъемов позолочены, что повышает надежность соединений и устойчивость к коррозии. Для визуального контроля состояния переключения предусмотрено восемь желтых светодиодов, а для индикации рабочего состояния — один зеленый светодиод, обеспечивающий хорошую видимость даже при ярком освещении.

Преимущества

• Надежность в агрессивных средах:Степень защиты IP 67 и устойчивость к маслам и охлаждающим жидкостям обеспечивают долговечную работу в сложных промышленных условиях.
• Высокая электрическая совместимость:Рабочее напряжение 10... 30 В DC и электрическое исполнение PnP позволяют легко интегрировать коробку в стандартные системы автоматизации.
• Удобство монтажа и диагностики:Четыре порта M12 и четкая светодиодная индикация упрощают подключение устройств и оперативный контроль их состояния.
