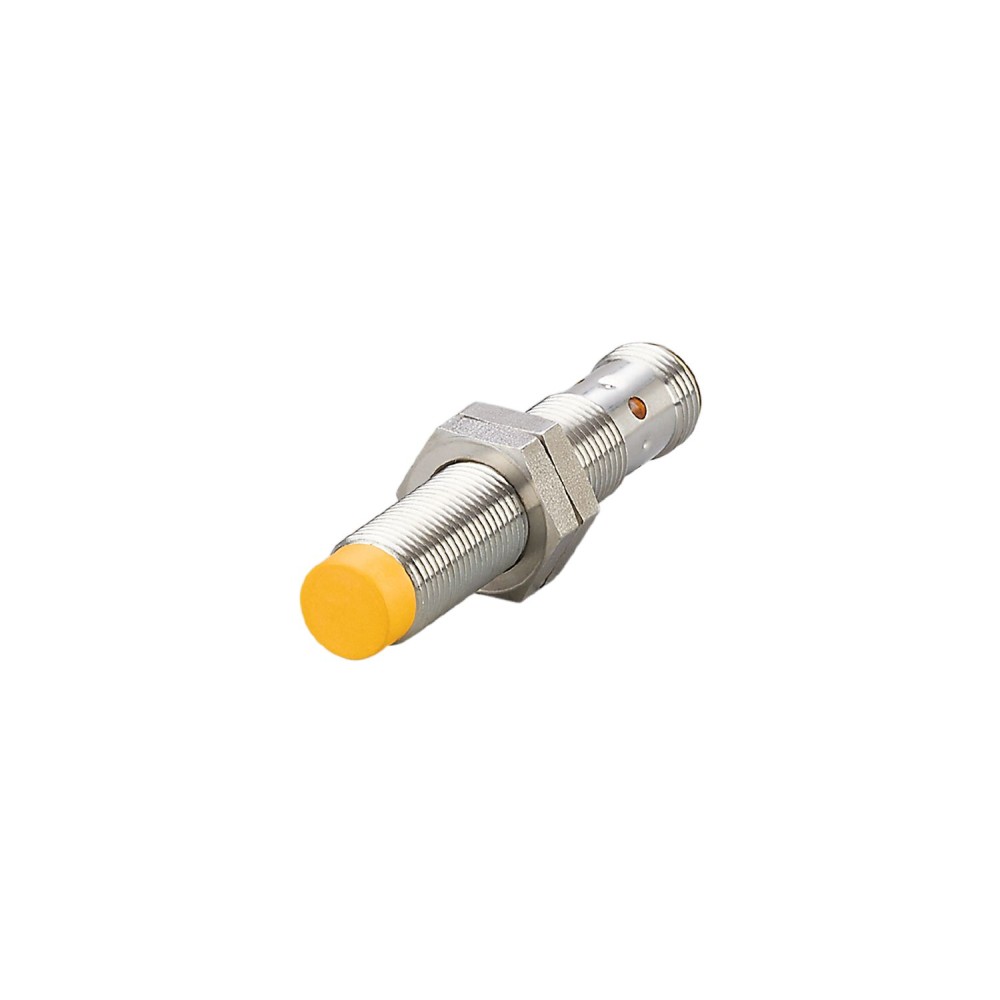

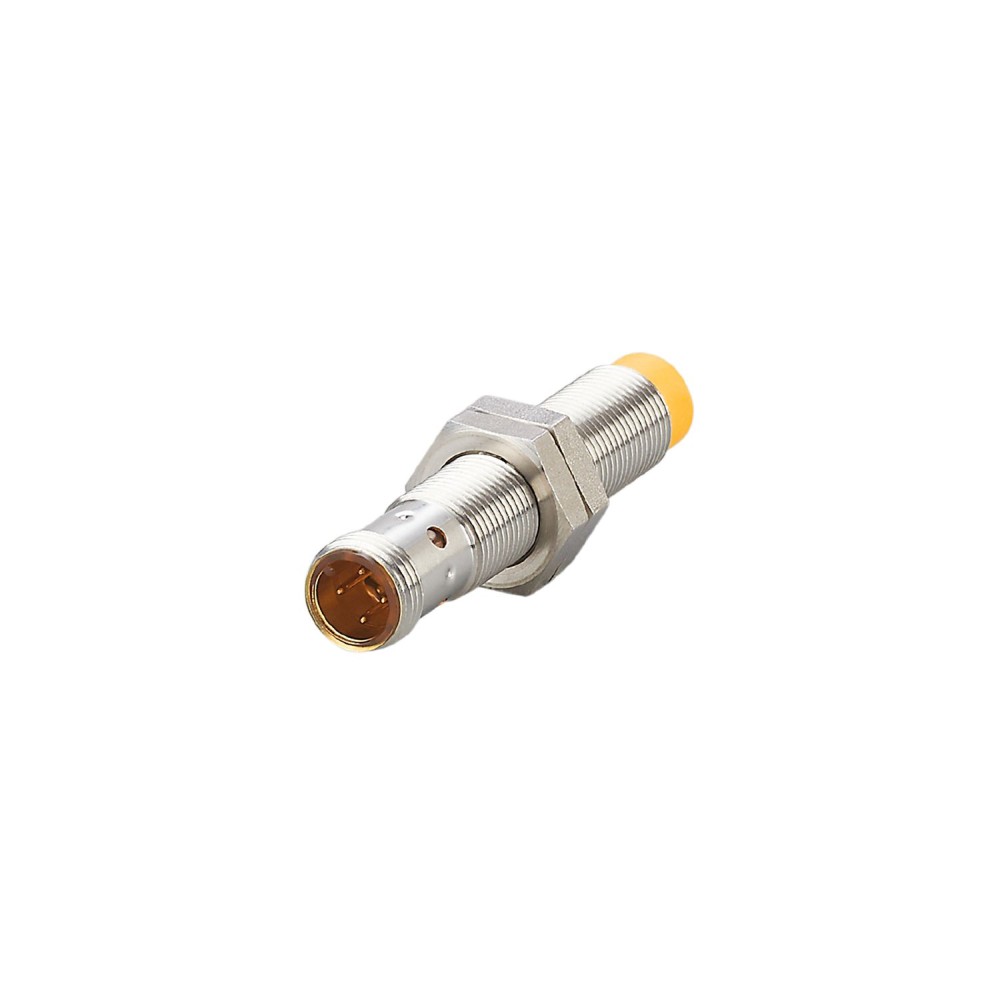

Индуктивный датчик IFM GIFK4004-2PO/SIL2/US GF854S

Код товара: 187563

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулGF854S

Код производителяGIFK4004-2PO/SIL2/US

Все характеристики

IFM GIFK4004-2PO/SIL2/US дополнительные характеристики

Описание

Для обеспечения безопасности машины сертифицировано по следующим стандартам: EN 60947-5-3, IEC 61508 и ISO 13849, не требуется специальный привод для электронных отказоустойчивых датчиков, подключение к безопасному ПЛК, безопасным модулям AS-i или безопасным блокам оценки

Характеристики Индуктивный датчик IFM GIFK4004-2PO/SIL2/US GF854S

Основные характеристики

Артикул	GF854S
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = 10 s 100 cycles
Вес[г]	86.8
Время миссии TM (дополнительная индикация)	Промышленная среда Диапазон температур -25...70 °C ≤ 175200
Время миссии TM[ч]	≤ 87600
Время ответа на запрос безопасности [мс]	5
Время отклика при приближении к зоне включения [мс]	5
Время риска (время реакции на неисправности, связанные с безопасностью) [мс]	100
Выходная функция	2 x OSSD (A1 и A2)
Выходное напряжение 24 В	совместимый с входами EN 61131-2 типа 1, 2
Выходные данные	Интерфейс типа C класс 1
Гистерезис[% от Sr]	1...10
Жилье	резьбового типа
Замечания	Материалы для надежного крепления не входят в комплект поставки, catalog/ifm/крепление должно осуществляться пользователем. Соответствует экологическим требованиям и требованиям ЭМС для эксплуатации в сельскохозяйственной и лесозаготовительной технике, на земляных и строительных машинах, а также в промышленных грузовиках. При использовании в промышленных грузовиках экран соединительного кабеля должен быть подключен к датчику. Если не указано иное, все данные относятся к контрольной пластине по IEC 60947-5-2 во всем диапазоне температур. (FE360 = ST37-2K) 12x12x1 мм
Защита	IP 65, catalog/ifm/IP 67, catalog/ifm/IP 68, catalog/ifm/IP 69K, catalog/ifm/(с правильно прикрученным гнездом ifm)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Зона включения[мм]	>, 6
Ионизирующее излучение	не допустимо
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	GIFK4004-2PO/SIL2/US
Количество в упаковке	1 шт.
Макс. время задержки включения [мс]	1000
Макс. высота над уровнем моря[м]	5000
Макс. емкостная нагрузка CL_max[нФ]	20
Макс. относительная влажность воздуха[%]	50, catalog/ifm/ (70 °C, catalog/ifm/<, 70 °C: >, 50 %)
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5, catalog/ifm/ (30 mA)
Материалы	резьбовая втулка: латунь с покрытием из белой бронзы, catalog/ifm/чувствительная поверхность: ЖК-дисплей, catalog/ifm/светодиодное окно: ПЭИ, catalog/ifm/стопорные гайки: латунь с покрытием из белой бронзы
Минимальный ток нагрузки [мА]	1
Момент затяжки [Нм]	<, 7
Монтаж	не монтируемый заподлицо
Номинальное напряжение изоляции [В]	60
Обозначение резьбы	M12 x 1
Отображать	Состояние переключения дисплея: 4 светодиода, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	50
Потребляемый ток [мА]	<, 20
Приложение	Использование в мобильных и жестких условиях
ПФХ[1/ч]	<, 5E-08
Рабочее напряжение[В]	8...32 DC
Размеры[мм]	M12 x 1 / L = 60
Расстояние безопасного отключения s(ao)[мм]	<, 3
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Соответствует требованиям	ISO 13849-1: 2015, категория 2, PL dIEC 61508 SIL 2IEC 62061 SIL 2.
Специальная особенность	Позолоченные контакты
Температура окружающей среды[°C]	-40...85
Тип операции	постоянная эксплуатация
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Функция, связанная с безопасностью	безопасное состояние при правильном затухании
Химические среды	Тест по ISO 16750-5: следующие среды были испытаны в течение 22 часов при 60 °C: охлаждающие жидкости (HoughtonHocut4480OemetaHYCUT ET 46), catalog/ifm/следующие среды были испытаны в течение 22 часов при 75 °C: гидравлические жидкости (Fuchs Renoling B15 VG 46 HLPTotal BiohydranTMP 4HEESFuchs Hydrotherm 46 M HFC), catalog/ifm/трансмиссионные масла (Fuchs TITAN ATF 3353 Dexron III), catalog/ifm/дизельное топливо, catalog/ifm/биодизель, catalog/ifm/мочевина (AdBlue), catalog/ifm/тормозная жидкость (K2 TURBO DOT 4), catalog/ifm/следующие среды были испытаны в течение 22 часов при 23 °C: защита от коррозии (специальный консервационный воск Sonax), catalog/ifm/холодный очиститель (Sonax Cold Cleaner S), catalog/ifm/очиститель на основе аммиака (Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония)), catalog/ifm/аккумуляторная кислота, catalog/ifm/следующие среды были испытаны Испытания проводились в течение 2 часов при температуре 23 °C с использованием очистителя для колесных дисков (Sonax Xtreme Plus). Следующие средства были испытаны в течение 10 минут при температуре 23 °C. Бензин премиум-класса без свинца.
Частота переключения постоянного тока [Гц]	10
Широкополосный шум	EN 60068-2-64 h5,9 g (10...2000 Гц) / эффективное ускорение для монтажа на шасси
Электрическое проектирование	ПНП
ЭМС	промышленные условияEN 60947-5-3EN 61000-4-2 ESD6 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение20 В/мEN 61000-4-4 Burst2 kVEN 61000-4-5 Surge2 kVEN 61000-4-6 HF-проводимое10 VEN 61000-4-830 А/м 50/60 Гц / 1000 А/м 0 ГцEN 55011class Bмобильные приложениятолько для работы с центральным подавлением сброса нагрузки (58 В) / не для активной работы во время фазы пуска двигателя в системах 12 ВISO 10605 ESD8 кВ CD / 15 кВ ADISO 11452-2, ISO 11452-5 устойчивость к излучению100 В/мISO 7637-2, ISO 16750-2, кондуктивная устойчивость12 В / 24 В, импульс1 2a 3a 3b 4 5b уровень серьезностиIII III III III III III 58Вкритерий отказаB BBAAC/B AEN 55025
