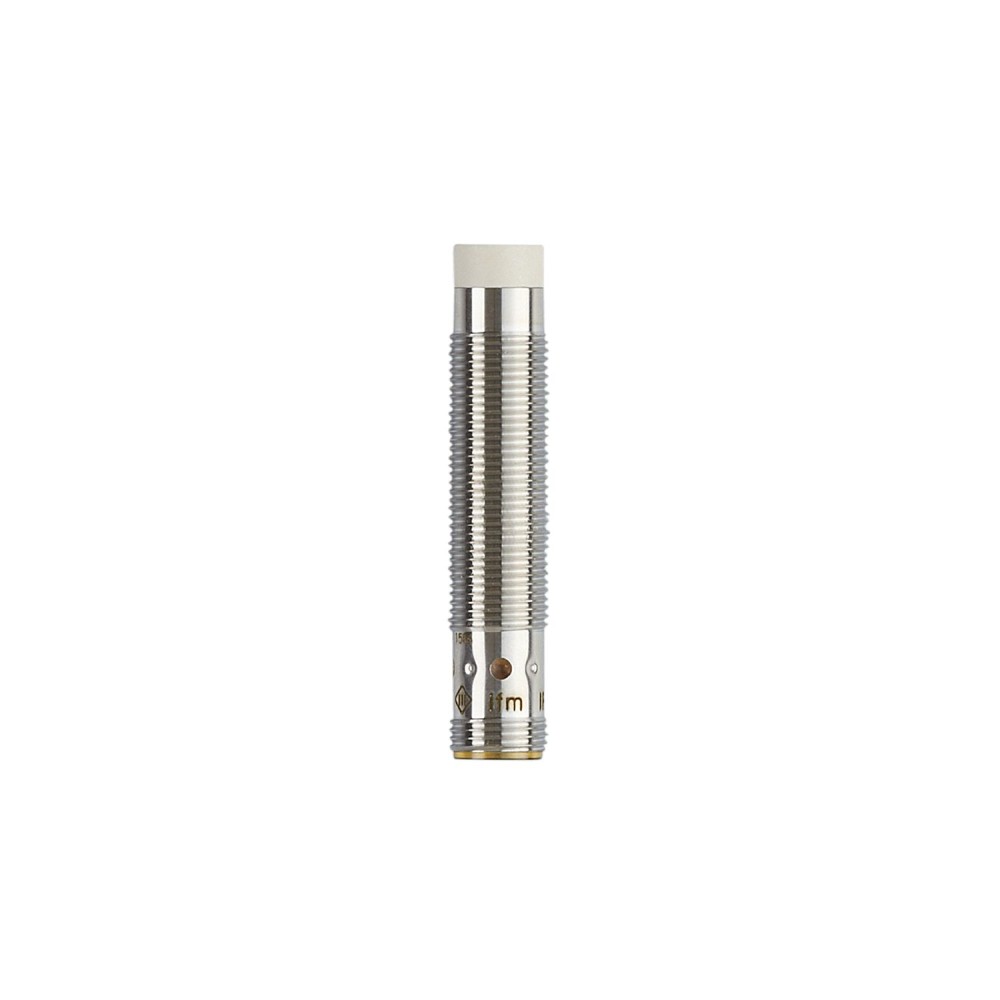

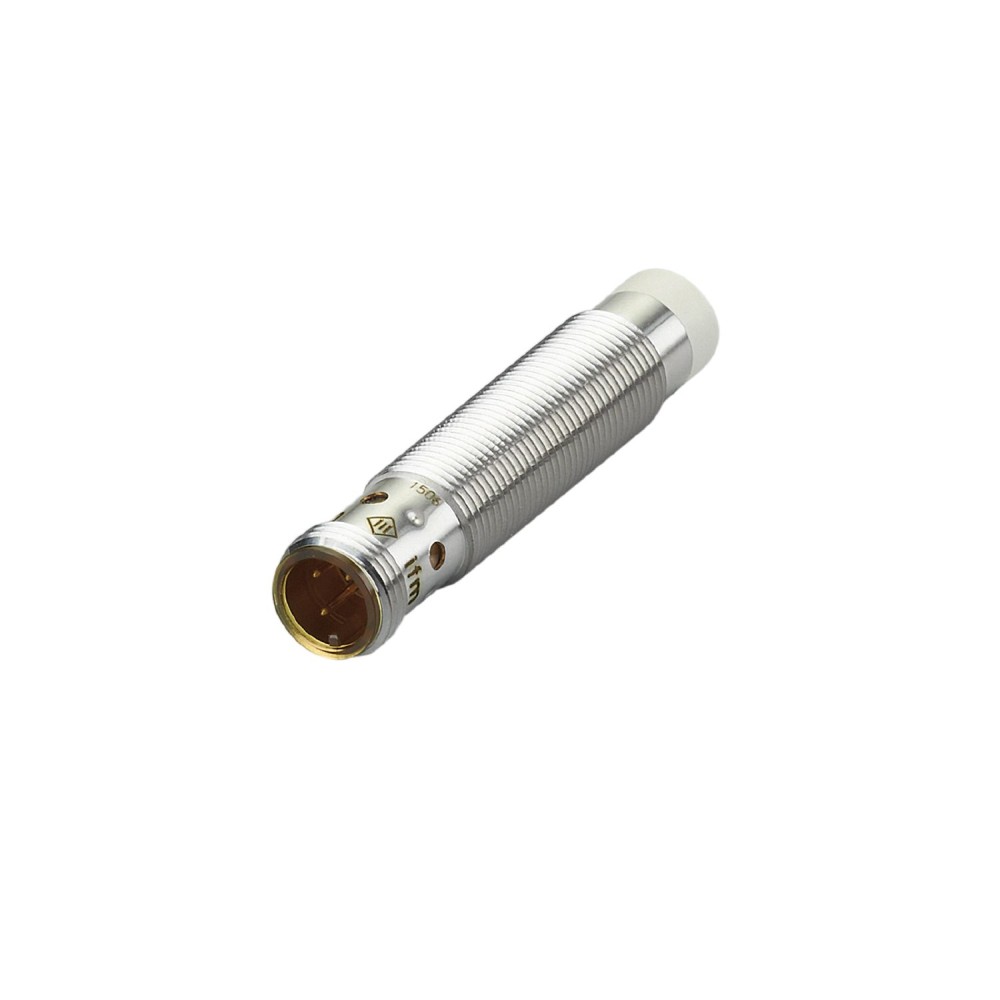

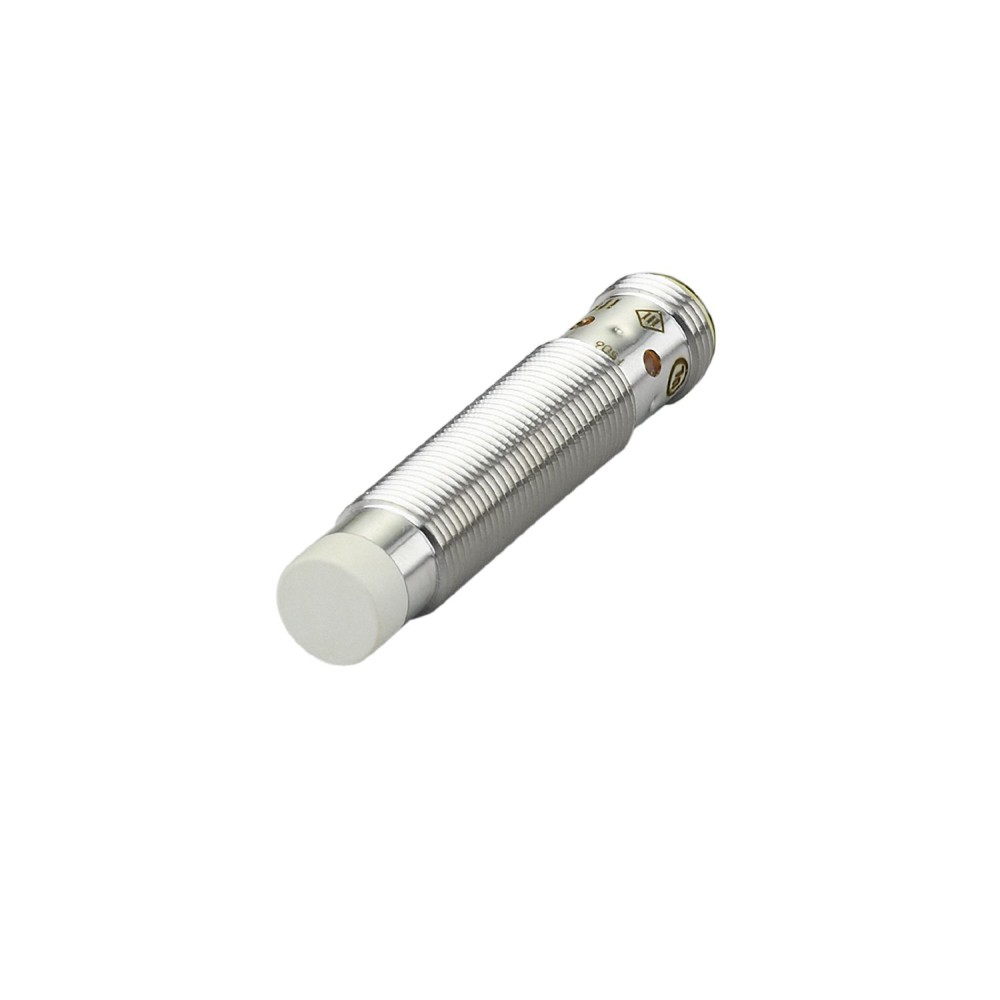

Индуктивный датчик IFM IFK3008-BPKG/K1/V4A/US-104 IFS305

Код товара: 187502

IFM Производитель

7 301 ₽

Быстрый заказ

Характеристики

Код производителяIFS305

АртикулIFS305

Код производителяIFK3008-BPKG/K1/V4A/US-104

Все характеристики

IFM IFK3008-BPKG/K1/V4A/US-104 дополнительные характеристики

Описание

Индуктивный датчик IFM IFK3008-BPKG/K1/V4A/US-104 (IFS305) разработан для бесконтактного определения положения объектов в промышленных условиях. Данная модель отличается повышенной устойчивостью к внешним воздействиям и стабильностью характеристик.

Ключевые характеристики

Диапазон обнаружения и коэффициент коррекции K=1
Датчик имеет диапазон обнаружения 8 мм. Его особенностью является коэффициент коррекции K=1, что означает одинаковый диапазон срабатывания для объектов из стали, нержавеющей стали, латуни, алюминия и меди. Это обеспечивает универсальность применения и упрощает настройку, так как нет необходимости учитывать материал детектируемого объекта при проектировании системы.

Степень защиты и материалы корпуса
Модель IFK3008-BPKG/K1/V4A/US-104 обладает высокой степенью защиты, соответствующей стандартам IP 65, IP 66, IP 67, IP 68 и IP 69K. Корпус датчика выполнен из нержавеющей стали (316L/1. 4404), что обеспечивает устойчивость к коррозии и агрессивным средам. Максимальная степень защиты IP 69K позволяет использовать датчик в условиях высокотемпературной мойки под давлением.

Частота переключения и электрическое проектирование
Частота переключения датчика составляет 2000 Гц, что обеспечивает быстрое и точное реагирование на движущиеся объекты. Электрическое проектирование выполнено по схеме ПНП (PNP) с нормально открытым (NO) выходом. Рабочее напряжение составляет 10... 30 В постоянного тока.

Устойчивость к механическим воздействиям и температурный диапазон
Датчик способен функционировать в широком диапазоне температур окружающей среды от -40 до 85 °C. Он соответствует стандартам устойчивости к вибрации EN 60068-2-6 Fc (20 g) и ударопрочности EN 60068-2-27 Ea (100 g), что гарантирует надежную работу в условиях механических нагрузок.

Основные преимущества

Универсальность обнаружения: постоянный коэффициент коррекции для всех металлов обеспечивает стабильную работу независимо от материала объекта.
Исключительная надежность: высокая степень защиты до IP 69K и корпус из нержавеющей стали позволяют использовать датчик в самых жестких промышленных условиях, включая частую мойку.
Высокая производительность: частота переключения 2000 Гц подходит для высокоскоростных приложений, где требуется быстрое и точное детектирование.

Характеристики Индуктивный датчик IFM IFK3008-BPKG/K1/V4A/US-104 IFS305

Основные характеристики

MTTF[лет]	473
Артикул	IFS305
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40 °C, catalog/ifm/TB = 85 °C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = <, 10 s, catalog/ifm/50 cycles
Вес	25.7
Встроенное программное обеспечение включено	да
Выходная функция	нормально открытый
Габариты	M12 x 1 / L = 60
Гистерезис	3...15 % от Sr
Диапазон обнаружения [мм]	8
Дрейф точки переключения [% Sr]	-10...10
Защита	IP 65, catalog/ifm/IP 66, catalog/ifm/IP 67, catalog/ifm/IP 68, catalog/ifm/IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	IFK3008-BPKG/K1/V4A/US-104
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Макс. устойчивость к магнитному полю [мТл]	300
Материалы	нержавеющая сталь (316L/1.4404), catalog/ifm/чувствительная поверхность: белый ЖК-пластик, catalog/ifm/светодиодное окно: ПЭИ, catalog/ifm/стопорные гайки: нержавеющая сталь (316L/1.4404)
Монтаж	не монтируемый заподлицо
Обозначение резьбы	M12 x 1
Одобрение UL	Ta-25...70 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токСертификат UL № A005Номер файла ULE174191
Отображать	состояние переключения4 светодиода, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1
Поправочный коэффициент К = 1	да
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-2740 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 20
Рабочее напряжение[В]	10...30 DC
Рабочее расстояние [мм]	0...6.48
Реальный диапазон чувствительности Sr[мм]	8 ± 10 %
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Специальная особенность	Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания, catalog/ifm/Коэффициент коррекции K = 1, catalog/ifm/Невосприимчивость к магнитному полю
Температура окружающей среды[°C]	-40...85
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчив к магнитному полю	да
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Частота переключения постоянного тока [Гц]	2000
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
