Фланцевая пластина для датчиков уровня IFM FLANGE PLATE 73-90 D16 E43001

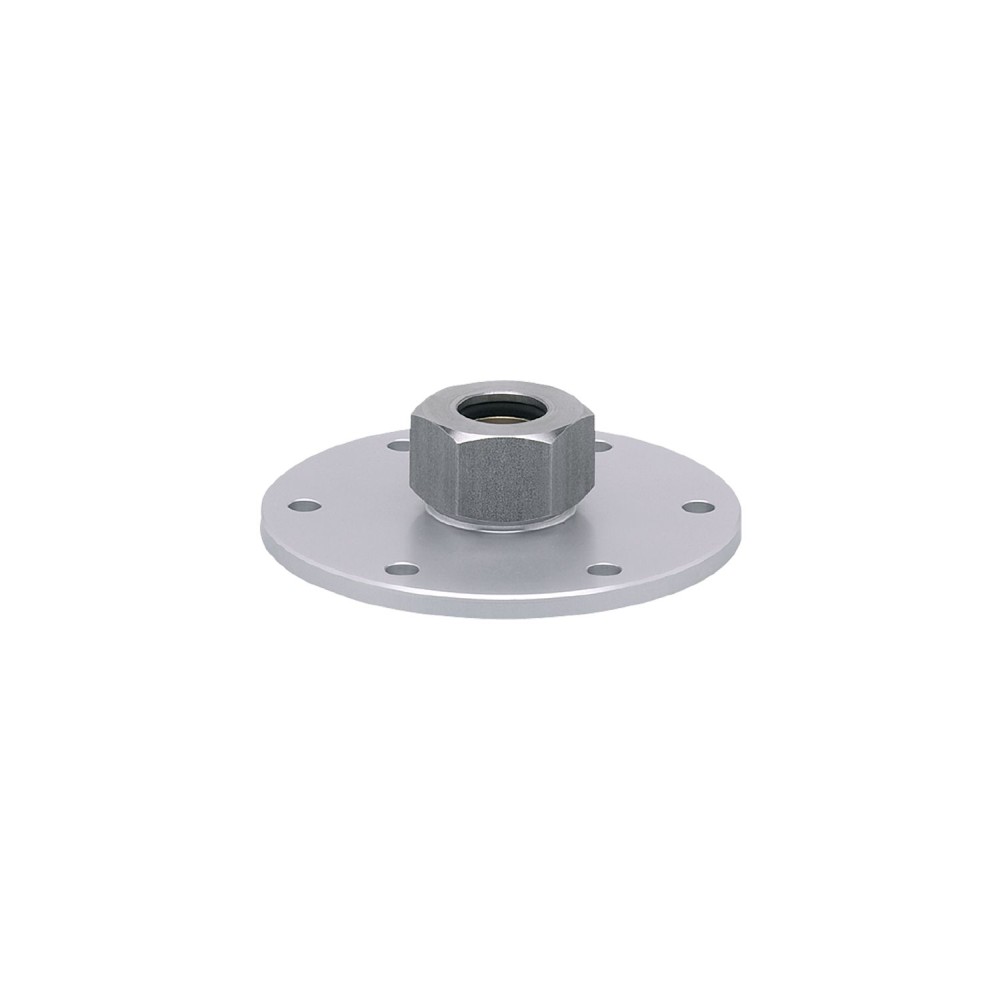

Фланцевая пластина IFM FLANGE PLATE 73-90 D16 E43001

Фланцевая пластина IFM FLANGE PLATE 73-90 D16 с артикулом E43001 представляет собой монтажный аксессуар, разработанный для установки емкостных датчиков уровня в резервуары. Она обеспечивает надежное и герметичное крепление датчика, позволяя регулировать глубину его погружения.

Ключевые технические характеристики

• Назначение и совместимость:Фланцевая пластина предназначена для работы с емкостными датчиками уровня серий LK, LI, LT, LL производства IFM. Это обеспечивает гарантированную совместимость и оптимальную работу системы измерения уровня.
• Тип крепления и монтаж:Изделие выполнено в виде фланца и устанавливается в соответствии со стандартом DIN 24557. Подключение датчика осуществляется посредством зажимного адаптера диаметром 16 мм, что обеспечивает стабильную фиксацию.
• Рабочее давление:Максимальное номинальное давление составляет 0. 5 бар (0. 05 МПа). Данный параметр определяет применимость пластины в емкостях с низким избыточным давлением.
• Материалы конструкции:Основная часть выполнена из анодированного алюминия, что обеспечивает коррозионную стойкость и легкость. Стопорная гайка изготовлена из нержавеющей стали, распорная втулка – из латуни, а зажимное кольцо и уплотнение – из FKM и NBR соответственно, гарантируя долговечность и герметичность соединения.

Преимущества

• Простота монтажа:Конструкция фланцевой пластины обеспечивает легкий, быстрый и экономичный монтаж в крышке резервуара.
• Надежная фиксация:Использование зажимного фитинга гарантирует стабильное и безопасное крепление датчика, предотвращая его смещение.
• Удобство настройки:Пластина позволяет удобно регулировать требуемую глубину погружения датчика, что упрощает его адаптацию под различные условия эксплуатации.
