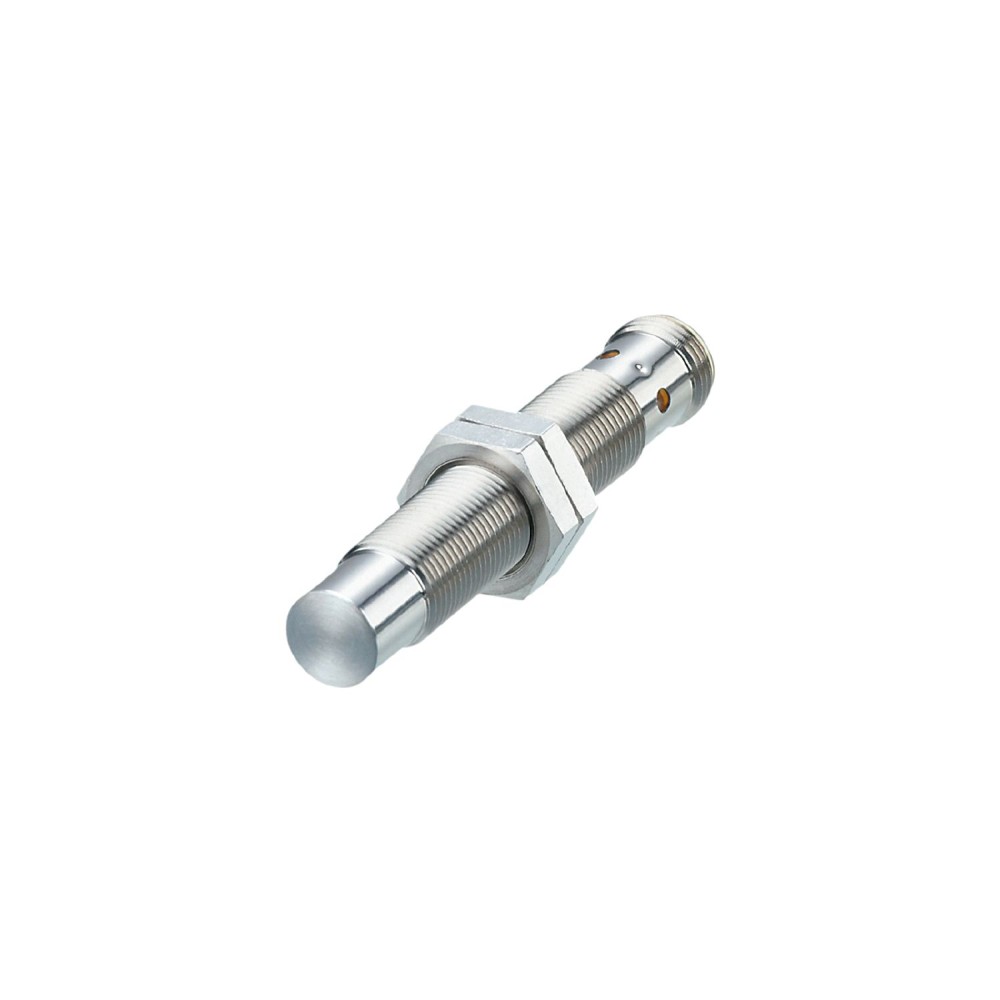

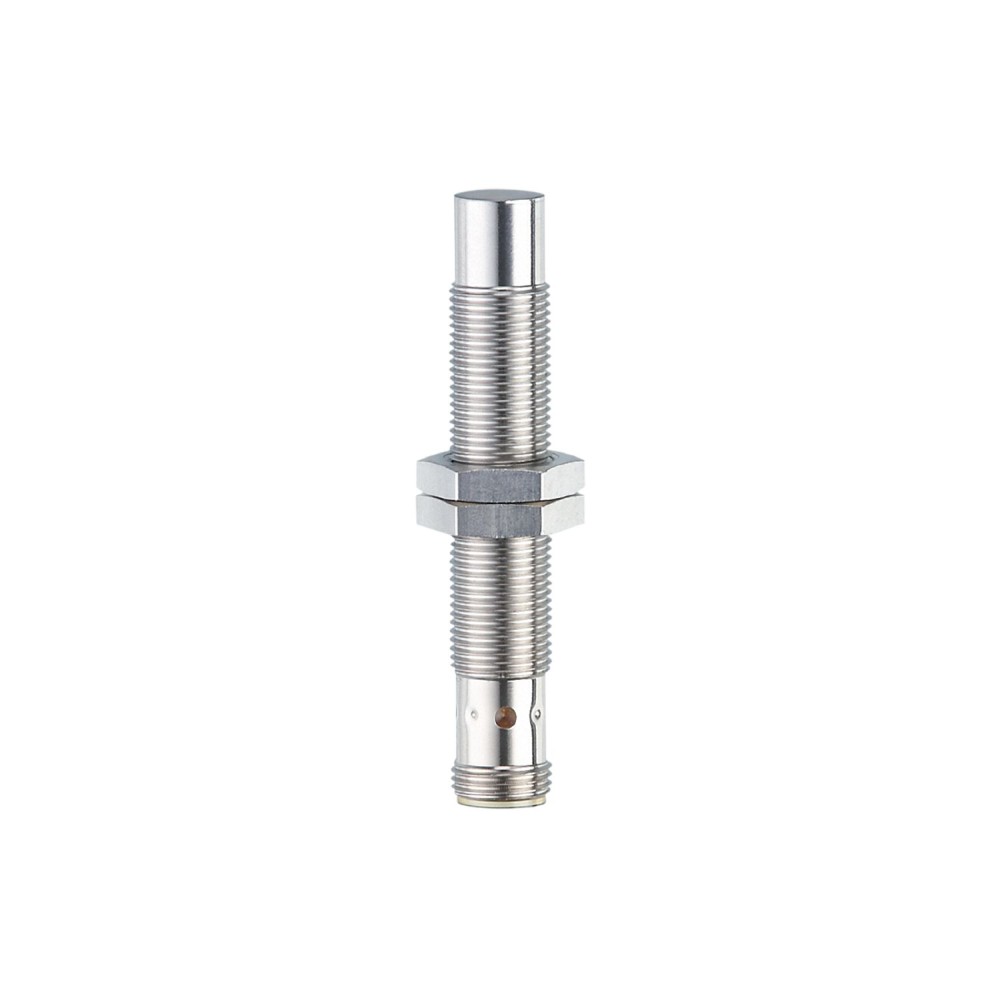

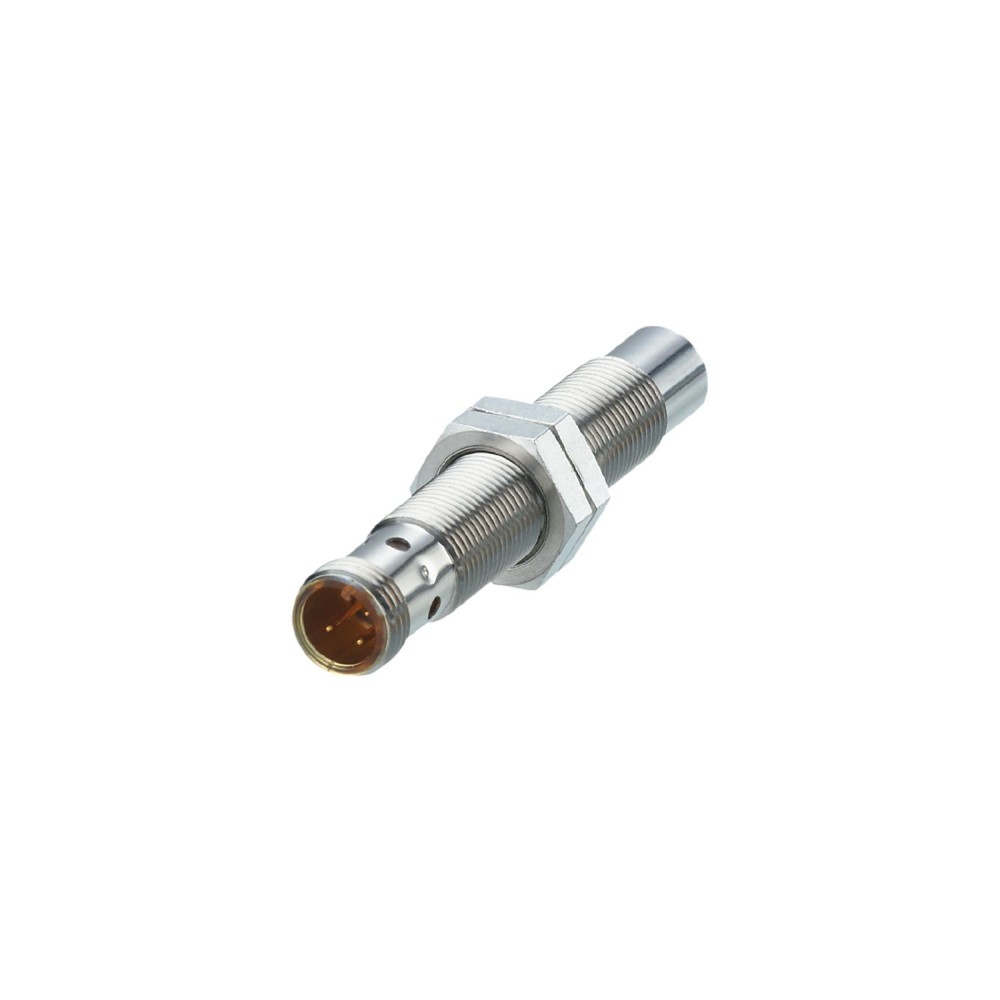

Индуктивный цельнометаллический датчик IFM IFK3006-BPKG/AM/P/US104/3G/3D IF505A

Код товара: 186254

IFM Производитель

11 888 ₽

Быстрый заказ

* Цена указана за базовую модель

Характеристики

АртикулIF505A

Код производителяIFK3006-BPKG/AM/P/US104/3G/3D

Все характеристики

IFM IFK3006-BPKG/AM/P/US104/3G/3D дополнительные характеристики

Описание

Для применения во взрывоопасных зонах. Металлическая чувствительная поверхность для тяжелых условий эксплуатации. Четко видимая индикация состояния переключения. Высокая устойчивость к ударам и вибрации. Постоянная читаемая лазерная маркировка.

Характеристики Индуктивный цельнометаллический датчик IFM IFK3006-BPKG/AM/P/US104/3G/3D IF505A

Основные характеристики

MTTF[лет]	1355
Артикул	IF505A
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = 10 s 50 cycles
Вес[г]	64.866
Выходная функция	нормально открытый
Гистерезис[% от Sr]	1...20
Диапазон обнаружения [мм]	6
Дрейф точки переключения [% Sr]	-10...10
Жилье	резьбового типа
Замечания	Для сохранения данных ЭМС: выровняйте потенциал, подключив корпус датчика к заземлению машины.
Защита	IP 67, catalog/ifm/(при использовании вне опасной зоны: IP 65, IP 67, IP 68, IP 69K)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	IFK3006-BPKG/AM/P/US104/3G/3D
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
маркировка ATEX	II 3G Ex ec IIC T4 Gc
Материалы	нержавеющая сталь (316L/1.4404), catalog/ifm/ПЭИ, catalog/ifm/стопорные гайки: латунь с покрытием из белой бронзы
Момент затяжки [Нм]	15
Монтаж	не монтируемый заподлицо
Номинальное давление	100 бар10 МПа
Обозначение резьбы	M12 x 1
Одобрение	BVS 20 ATEX E 055 X, catalog/ifm/IECEx BVS 20.0042 X
Отображать	состояние переключения4 светодиода по 90°, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 1 / латунь: 0,9 / алюминий: 0,8 / медь: 0.6
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 25
Примечание по номинальному давлению	чувствительное лицо
Рабочее напряжение[В]	10...30 DC
Рабочее расстояние [мм]	0...4.9
Размеры[мм]	M12 x 1 / L = 70
Реальный диапазон чувствительности Sr[мм]	6 ± 10 %
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Специальная особенность	Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания, catalog/ifm/Цельнометаллический корпус
Температура окружающей среды[°C]	-40...60
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	500
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
