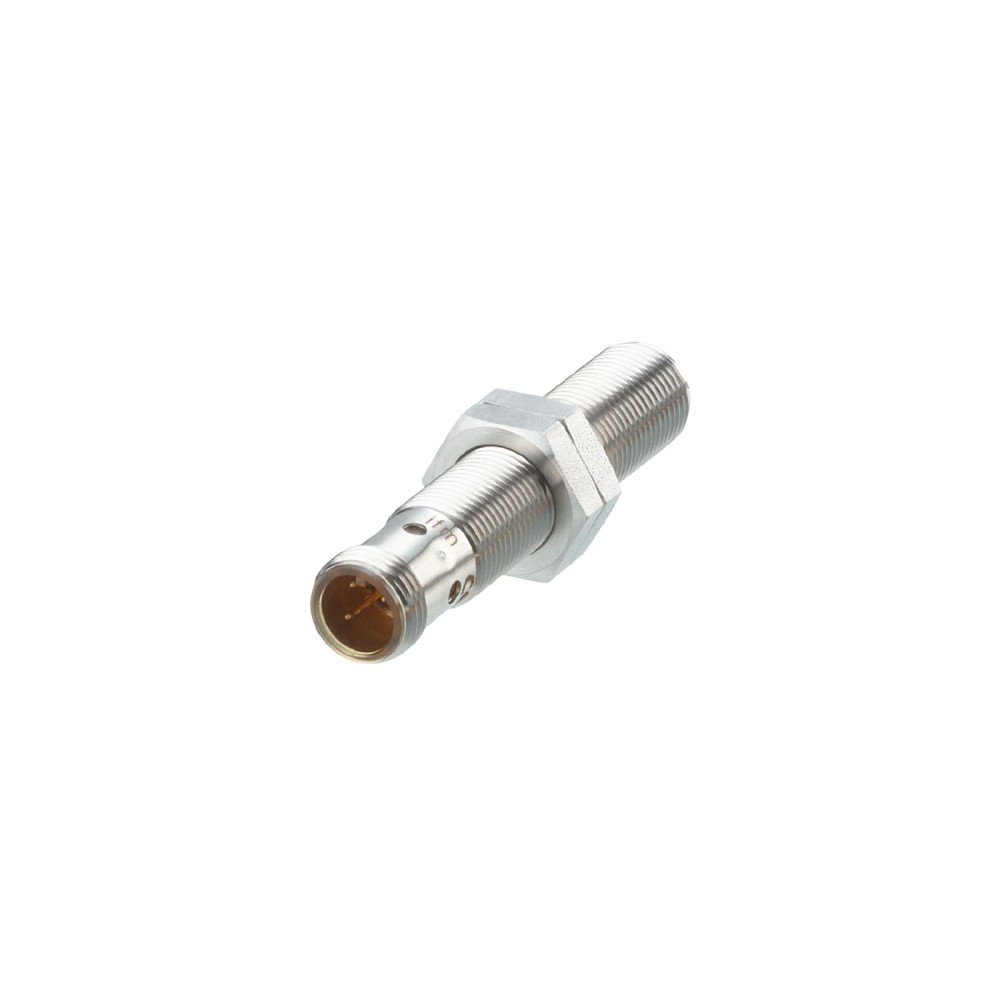

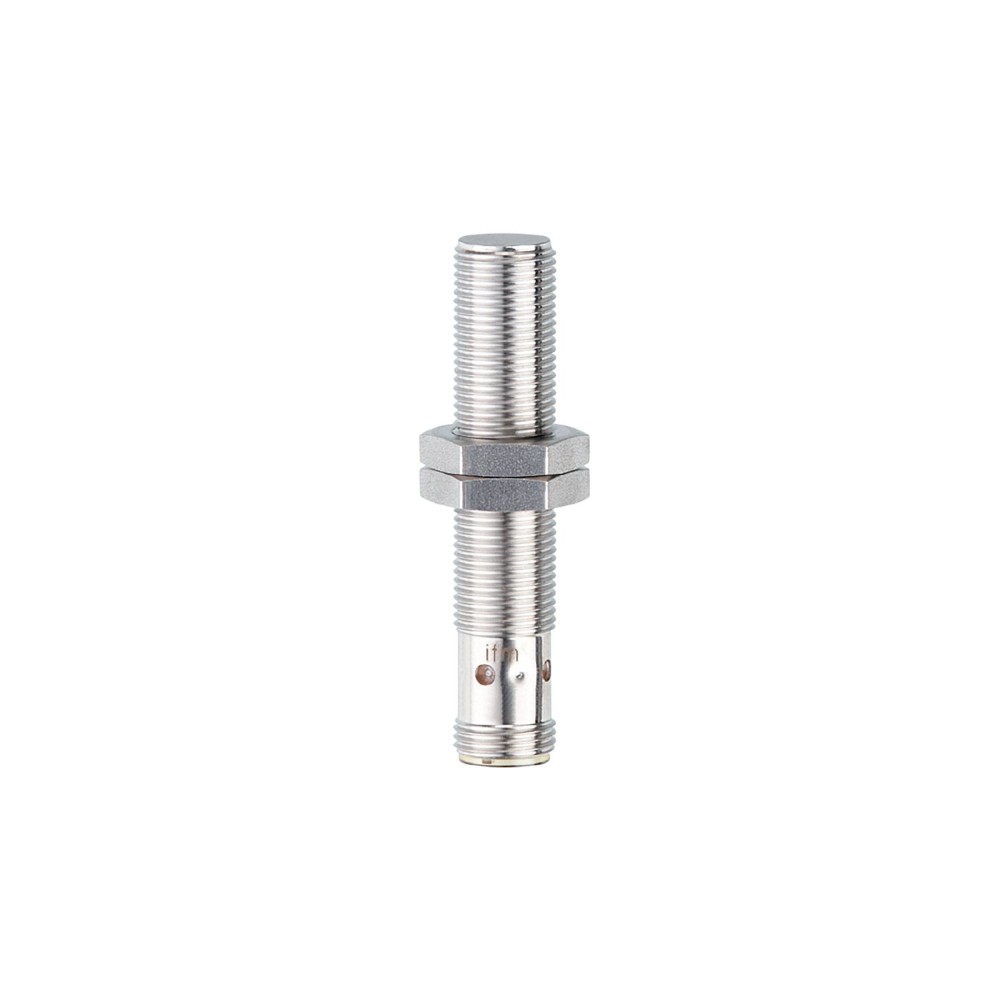

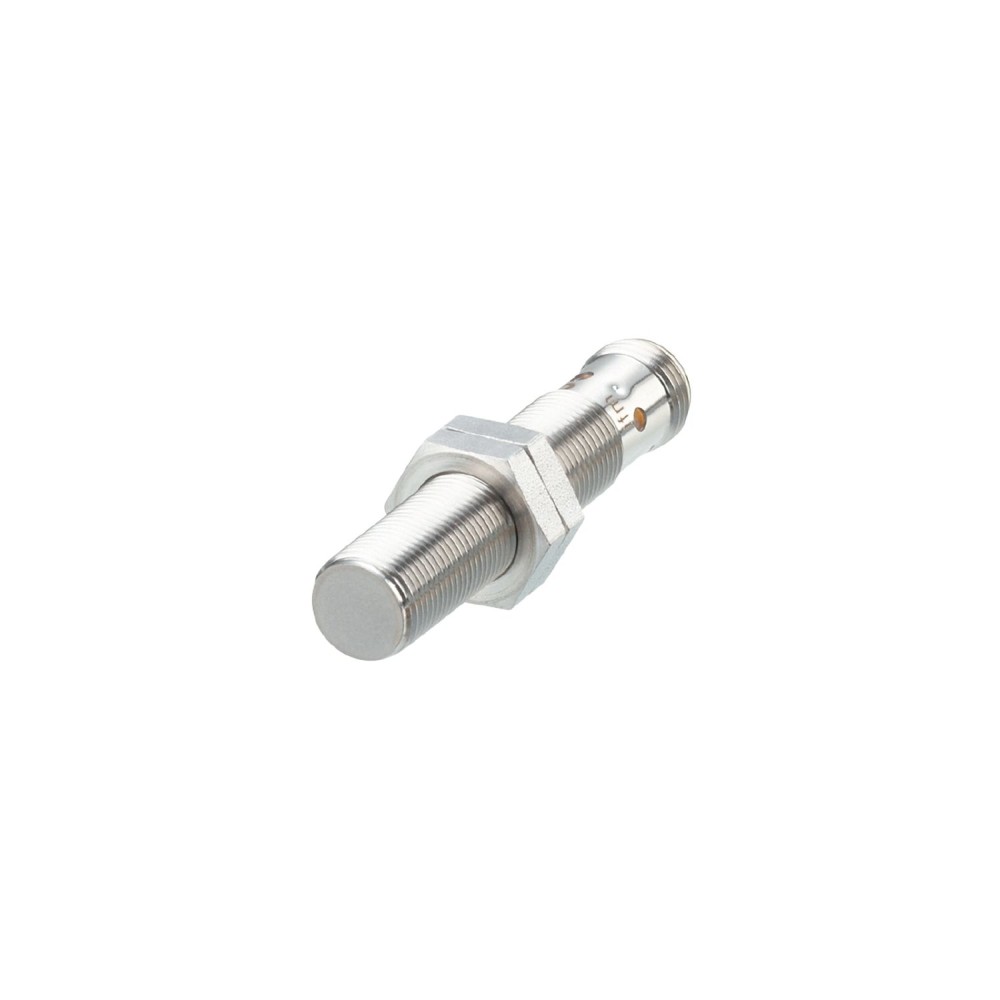

Индуктивный цельнометаллический датчик IFM IFK3003BAPKG/AM/US104DPO/3G/3D IF504A
Характеристики
| АртикулIF504A | Код производителяIFK3003BAPKG/AM/US104DPO/3G/3D |
IFM IFK3003BAPKG/AM/US104DPO/3G/3D дополнительные характеристики
Описание
Для применения во взрывоопасных зонах. Металлическая чувствительная поверхность для тяжелых условий эксплуатации. Четко видимая индикация состояния переключения. Высокая устойчивость к ударам и вибрации. Постоянная читаемая лазерная маркировка.
Характеристики Индуктивный цельнометаллический датчик IFM IFK3003BAPKG/AM/US104DPO/3G/3D IF504A
Основные характеристики
| MTTF[лет] | 1258 |
|---|---|
| Артикул | IF504A |
| Быстрое изменение температуры | EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = 10 s 50 cycles |
| Вес[г] | 54.516 |
| Выходная функция | нормально закрытый |
| Гистерезис[% от Sr] | 1...20 |
| Диапазон обнаружения [мм] | 3 |
| Дрейф точки переключения [% Sr] | -10...10 |
| Жилье | резьбового типа |
| Защита | IP 67, catalog/ifm/(при использовании вне опасной зоны: IP 65, IP 67, IP 68, IP 69K) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Испытание в солевом тумане | EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний) |
| Класс защиты | III |
| Код производителя | IFK3003BAPKG/AM/US104DPO/3G/3D |
| Количество в упаковке | 1 шт. |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2.5 |
| маркировка ATEX | II 3G Ex ec IIC T6 Gc |
| Материалы | нержавеющая сталь (316L/1.4404), catalog/ifm/PEI, catalog/ifm/стопорные гайки: нержавеющая сталь |
| Момент затяжки [Нм] | 15 |
| Монтаж | монтируемый заподлицо |
| Номинальное давление | 100 бар10 МПа |
| Обозначение резьбы | M12 x 1 |
| Одобрение | BVS 20 ATEX E 055 X, catalog/ifm/IECEx BVS 20.0042 X |
| Отображать | состояние переключения4 светодиода по 90°, желтые |
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,6 / латунь: 0,7 / алюминий: 0,6 / медь: 0.3 |
| Поставляемые товары | стопорные гайки: 2 |
| Постоянная ударопрочность | EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | <, 20 |
| Примечание по номинальному давлению | чувствительное лицо |
| Рабочее напряжение[В] | 10...30 DC |
| Рабочее расстояние [мм] | 0...2.43 |
| Размеры[мм] | M12 x 1 / L = 60 |
| Реальный диапазон чувствительности Sr[мм] | 3 ± 10 % |
| Связь | Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные |
| Специальная особенность | Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания, catalog/ifm/Цельнометаллический корпус |
| Температура окружающей среды[°C] | -40...60 |
| Увеличенный диапазон обнаружения | да |
| Ударопрочность | EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат |
| Устойчивость к вибрации | EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям |
| Цельнометаллический корпус | да |
| Частота переключения постоянного тока [Гц] | 100 |
| Электрическое проектирование | ПНП |
| ЭМС | EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B |
