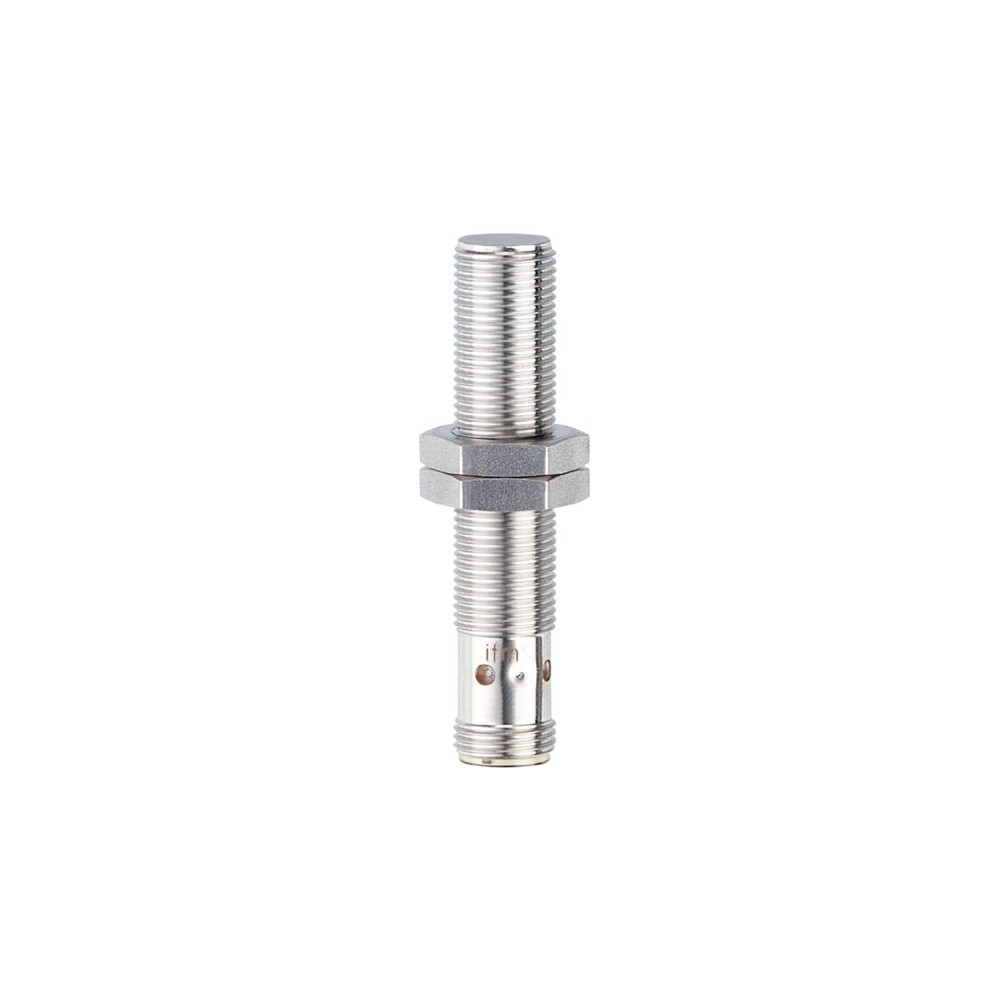

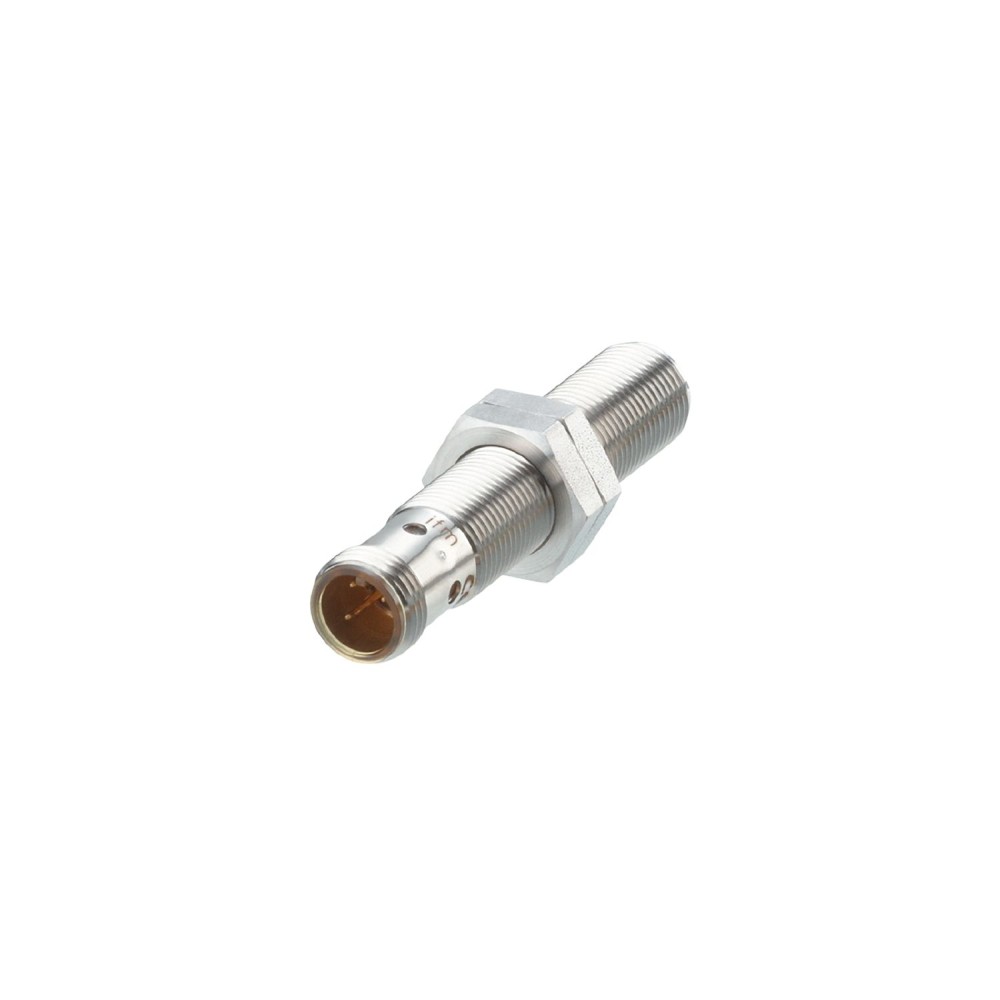

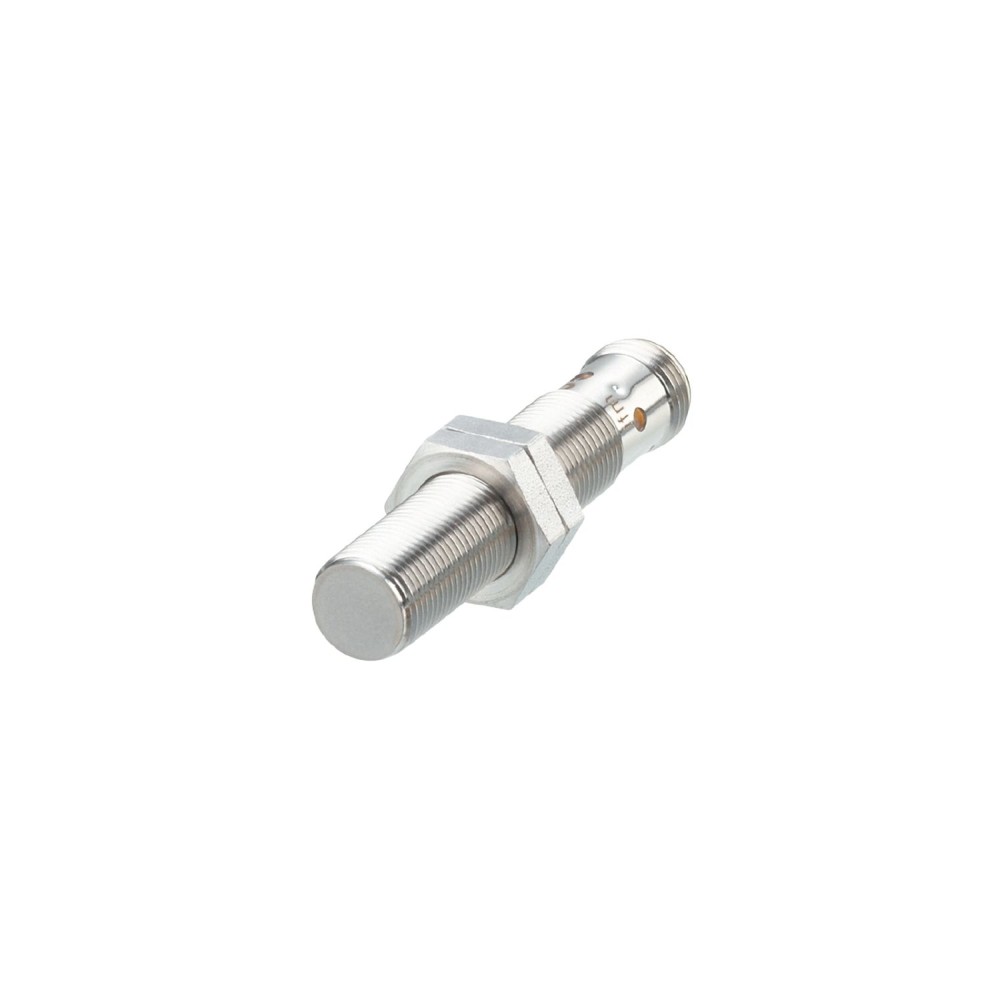

Индуктивный цельнометаллический датчик IFM IFK3003BBPKG/AM/US104DPS/3G/3D IF503A

Код товара: 186232

IFM Производитель

10 163 ₽

Быстрый заказ

Характеристики

Код производителяIF503A

АртикулIF503A

Код производителяIFK3003BBPKG/AM/US104DPS/3G/3D

Все характеристики

IFM IFK3003BBPKG/AM/US104DPS/3G/3D дополнительные характеристики

Описание

Индуктивный цельнометаллический датчик IFM IFK3003BBPKG/AM/US104DPS/3G/3D (IF503A)

Индуктивный цельнометаллический датчик IFM IFK3003BBPKG/AM/US104DPS/3G/3D, артикул IF503A, предназначен для надежного обнаружения объектов в промышленных условиях, включая взрывоопасные зоны. Модель отличается повышенной механической прочностью и устойчивостью к агрессивным средам.

Ключевые технические характеристики

Маркировка ATEX:II 3G Ex ec IIC T6 Gc.
Данная маркировка подтверждает соответствие датчика требованиям для использования в газовых взрывоопасных зонах категории 2 (группа II, категория 3G), обеспечивая безопасность эксплуатации в потенциально опасных средах.
Материалы корпуса:Нержавеющая сталь (316L/1. 4404).
Использование нержавеющей стали 316L обеспечивает высокую коррозионную стойкость и механическую прочность, что критично для работы в тяжелых промышленных условиях и при контакте с агрессивными веществами.
Диапазон обнаружения:3 мм.
Номинальный диапазон чувствительности определяет максимальное расстояние, на котором датчик способен надежно обнаруживать металлические объекты, что важно для точного позиционирования и контроля.
Электрическое проектирование и выходная функция:PNP, нормально открытый.
Тип выходного сигнала PNP и функция нормально открытого контакта обеспечивают совместимость с большинством промышленных контроллеров и систем управления, упрощая интеграцию в существующие схемы.
Степень защиты:IP 67.
Высокая степень защиты IP 67 гарантирует полную пыленепроницаемость и возможность кратковременного погружения в воду, что обеспечивает стабильную работу датчика в условиях повышенной влажности или запыленности.

Преимущества

Надежная работа во взрывоопасных зонах:Соответствие стандартам ATEX позволяет применять датчик в условиях, где требуется строгое соблюдение норм безопасности.
Повышенная долговечность:Цельнометаллический корпус из нержавеющей стали 316L обеспечивает устойчивость к механическим повреждениям, ударам, вибрации и коррозии, продлевая срок службы устройства.
Устойчивость к внешним воздействиям:Степень защиты IP 67 и металлическая чувствительная поверхность гарантируют стабильное функционирование датчика в тяжелых эксплуатационных условиях, включая запыленность и влажность.

Характеристики Индуктивный цельнометаллический датчик IFM IFK3003BBPKG/AM/US104DPS/3G/3D IF503A

Основные характеристики

MTTF[лет]	1258
Артикул	IF503A
Быстрое изменение температуры	EN 60068-2-14 NaTA = -40°C, catalog/ifm/TB = 85°C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = 10 s 50 cycles
Вес	54
Выходная функция	нормально открытый
Габариты	M12 x 1 / L = 60
Гистерезис	1...20 % от Sr
Диапазон обнаружения [мм]	3
Дрейф точки переключения [% Sr]	-10...10
Защита	IP 67, catalog/ifm/(при использовании вне опасной зоны: IP 65, IP 67, IP 68, IP 69K)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Испытание в солевом тумане	EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний)
Класс защиты	III
Код производителя	IFK3003BBPKG/AM/US104DPS/3G/3D
Количество в упаковке	1 шт.
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
маркировка ATEX	II 3G Ex ec IIC T6 Gc
Материалы	нержавеющая сталь (316L/1.4404), catalog/ifm/PEI, catalog/ifm/стопорные гайки: нержавеющая сталь
Момент затяжки [Нм]	15
Монтаж	монтируемый заподлицо
Номинальное давление	100 бар10 МПа
Обозначение резьбы	M12 x 1
Одобрение	BVS 20 ATEX E 055 X, catalog/ifm/IECEx BVS 20.0042 X
Отображать	состояние переключения4 светодиода по 90°, желтые
Поправочный коэффициент	сталь: 1 / нержавеющая сталь: 0,6 / латунь: 0,7 / алюминий: 0,6 / медь: 0.3
Поставляемые товары	стопорные гайки: 2
Постоянная ударопрочность	EN 60068-2-27 Ea40 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 20
Примечание по номинальному давлению	чувствительное лицо
Рабочее напряжение[В]	10...30 DC
Рабочее расстояние [мм]	0...2.43
Реальный диапазон чувствительности Sr[мм]	3 ± 10 %
Связь	Разъём: 1 x M12, catalog/ifm/кодировка: A, catalog/ifm/Контакты: позолоченные
Специальная особенность	Позолоченные контакты, catalog/ifm/Увеличенный диапазон срабатывания, catalog/ifm/Цельнометаллический корпус
Температура окружающей среды[°C]	-40...60
Увеличенный диапазон обнаружения	да
Ударопрочность	EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям
Цельнометаллический корпус	да
Частота переключения постоянного тока [Гц]	100
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B
