IFM IEB3006-BPKG/V4A/SC/K1/AS дополнительные характеристики

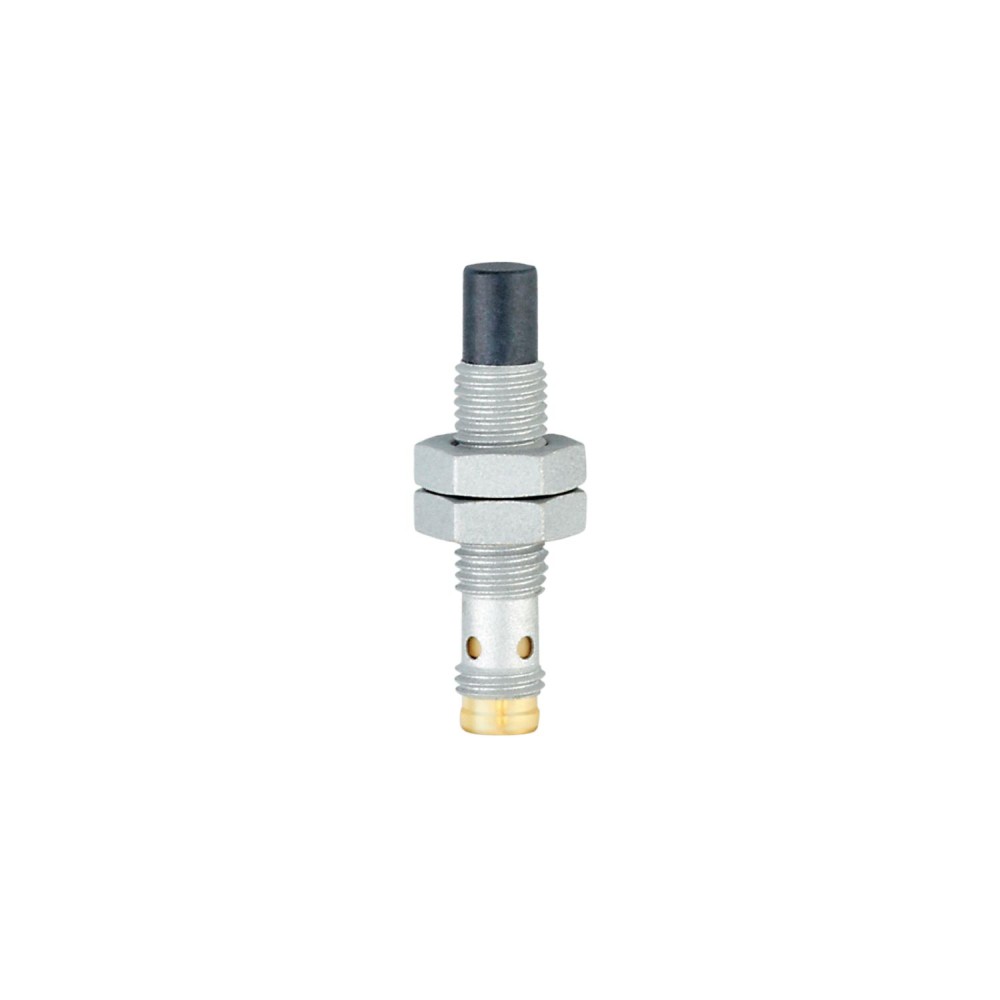

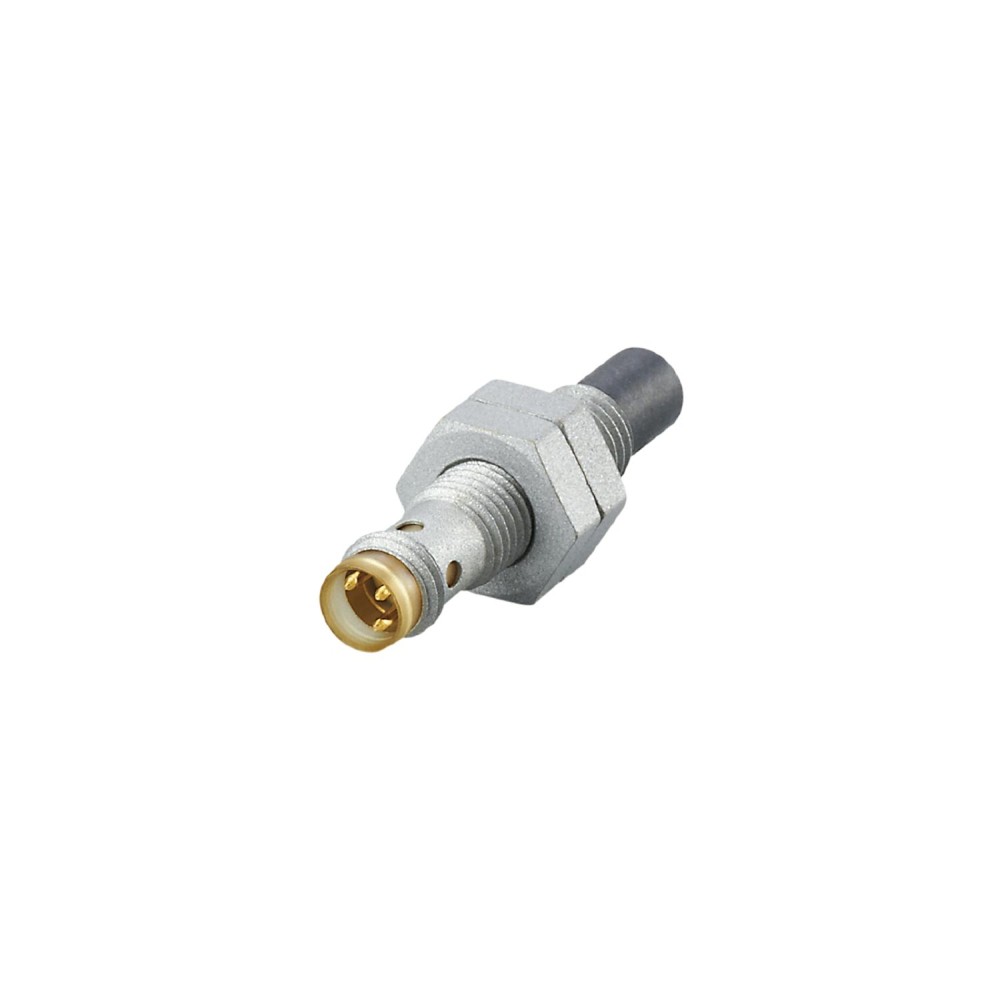

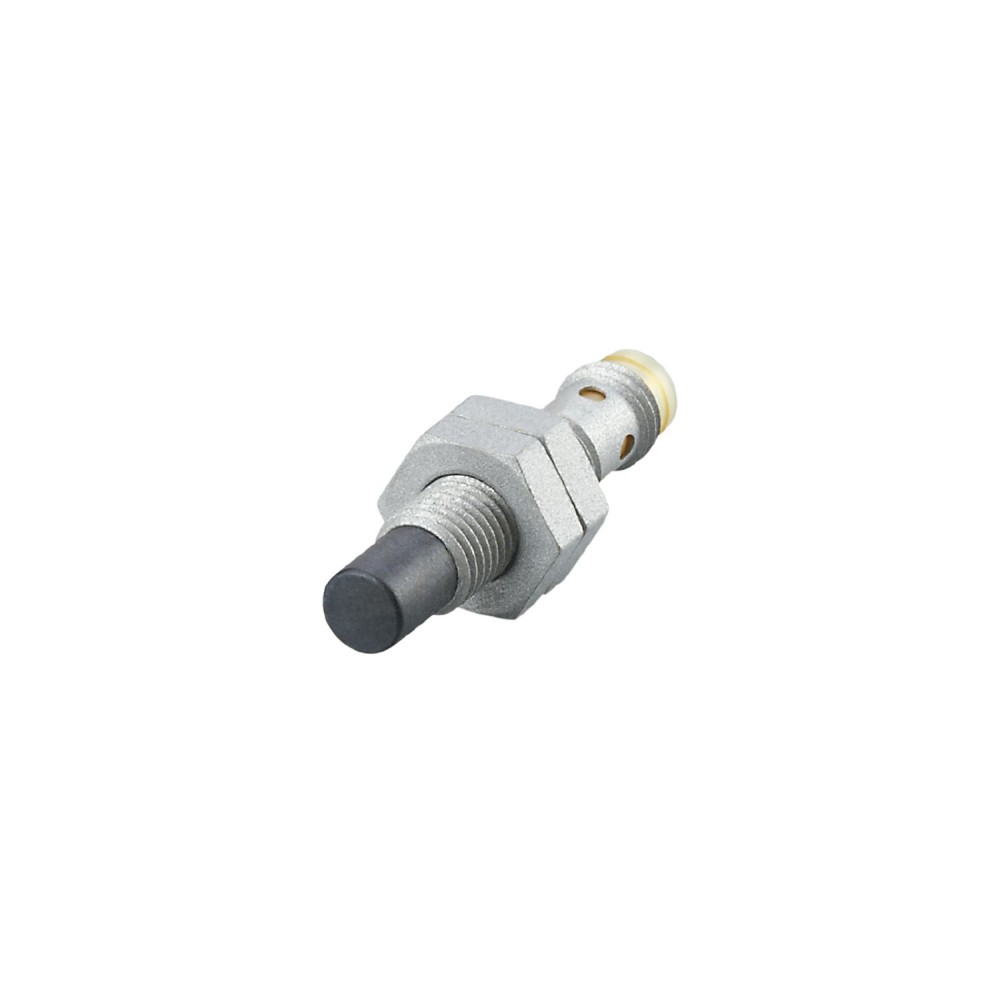

Индуктивный датчик IFM IEB3006-BPKG/V4A/SC/K1/AS (артикул IEW201)
Индуктивный датчик IFM IEB3006-BPKG/V4A/SC/K1/AS (IEW201) предназначен для бесконтактного определения положения металлических объектов в промышленных условиях. Данная модель отличается повышенной устойчивостью к внешним воздействиям и стабильностью характеристик.
Ключевые характеристики
Диапазон обнаружения:Номинальный диапазон обнаружения (Sr) составляет 6 мм. Это обеспечивает надежное детектирование объектов на данном расстоянии, что критично для точного позиционирования и контроля в автоматизированных системах.
Устойчивость к магнитному полю:Датчик обладает устойчивостью к магнитному полю до 300 мТл. Эта особенность позволяет использовать его в условиях сильных электромагнитных помех, например, в зонах проведения сварочных работ, без потери функциональности.
Поправочный коэффициент 1:Для всех металлов (сталь, нержавеющая сталь, латунь, алюминий, медь) поправочный коэффициент составляет 1. Это означает, что датчик обеспечивает одинаковый диапазон срабатывания независимо от типа обнаруживаемого металла, упрощая настройку и повышая универсальность применения.
Частота переключения:Частота переключения постоянного тока достигает 2000 Гц. Высокая частота переключения позволяет использовать датчик в высокоскоростных процессах, где требуется быстрая и точная регистрация событий.
Степень защиты и материалы корпуса:Корпус датчика выполнен из нержавеющей стали (316L/1. 4404) с защитой от брызг, а чувствительная поверхность из черного ЛКП. Датчик соответствует стандартам защиты IP 65, IP 66, IP 67, IP 68, IP 69K (при условии правильного подключения разъема ifm). Это обеспечивает высокую надежность и долговечность в агрессивных средах, включая условия воздействия воды, пыли и химических веществ.
Преимущества
- Надежная работа в условиях сильных электромагнитных полей, в том числе при сварочных операциях, благодаря устойчивости к магнитному полю до 300 мТл.
- Универсальность применения и простота настройки за счет единого поправочного коэффициента для всех типов металлов.
- Высокая скорость реакции и точность обнаружения, обеспечиваемые частотой переключения 2000 Гц, что важно для динамичных производственных процессов.
- Долговечность и устойчивость к агрессивным средам благодаря корпусу из нержавеющей стали и высокому классу защиты IP 65/66/67/68/69K.
| MTTF[лет] | 544 |
|---|---|
| Артикул | IEW201 |
| Быстрое изменение температуры | EN 60068-2-14 NaTA = -40 °C, catalog/ifm/TB = 85 °C, catalog/ifm/t1 = 30 min, catalog/ifm/t2 = <, 10 s, catalog/ifm/50 cycles |
| Вес | 15.7 |
| Встроенное программное обеспечение включено | да |
| Выходная функция | нормально открытый |
| Габариты | M8 x 1 / L = 40 |
| Гистерезис | 3...15 % от Sr |
| Диапазон обнаружения [мм] | 6 |
| Дрейф точки переключения [% Sr] | -10...10 |
| Защита | IP 65, catalog/ifm/IP 66, catalog/ifm/IP 67, catalog/ifm/IP 68, catalog/ifm/IP 69K, catalog/ifm/(с правильно прикрученным гнездом ifm) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Испытание в солевом тумане | EN 60068-2-52 Уровень серьезности 5 (4 цикла испытаний) |
| Класс защиты | III |
| Код производителя | IEB3006-BPKG/V4A/SC/K1/AS |
| Количество в упаковке | 1 шт. |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2.5 |
| Макс. устойчивость к магнитному полю [мТл] | 300 |
| Материалы | нержавеющая сталь (316L/1.4404) с защитой от брызг, catalog/ifm/чувствительная поверхность: черный ЛКП, catalog/ifm/светодиодное окно: ПЭИ, catalog/ifm/стопорные гайки: латунь с защитой от брызг |
| Момент затяжки [Нм] | A = 6 мм: 2 Нм, catalog/ifm/B: 5 Нм |
| Монтаж | не монтируемый заподлицо |
| Обозначение резьбы | М8 х 1 |
| Одобрение UL | Ta-25...80 °CТип корпусаИсточник питания Тип 1Ограниченное напряжение/токСертификат UL № A011Номер файла ULE174191 |
| Отображать | состояние переключения4 светодиода по 90°, желтые |
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1 |
| Поставляемые товары | стопорные гайки: 2 |
| Постоянная ударопрочность | EN 60068-2-2740 g 6 мс, catalog/ifm/4000 ударов в каждом направлении трех осей координат |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | <, 20 |
| Рабочее напряжение[В] | 10...30 DC |
| Рабочее расстояние [мм] | 0...4.86 |
| Реальный диапазон чувствительности Sr[мм] | 6 ± 10 % |
| Связь | Разъем: 1 x M8, catalog/ifm/кодировка: A |
| Специальная особенность | Увеличенный диапазон обнаружения, catalog/ifm/Устойчив к магнитному полю |
| Температура окружающей среды[°C] | -40...85 |
| Увеличенный диапазон обнаружения | да |
| Ударопрочность | EN 60068-2-27 Ea100 g 11 мс полусинусоида, catalog/ifm/3 удара в каждом направлении трех осей координат |
| Устойчив к магнитному полю | да |
| Устойчивость к вибрации | EN 60068-2-6 Fc20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям |
| Частота переключения постоянного тока [Гц] | 2000 |
| Электрическое проектирование | ПНП |
| ЭМС | EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 kVEN 61000-4-6 ВЧ-проводимость10 VEN 55011класс B |
-
-
-
-
-
-
-
-
-
-
-
