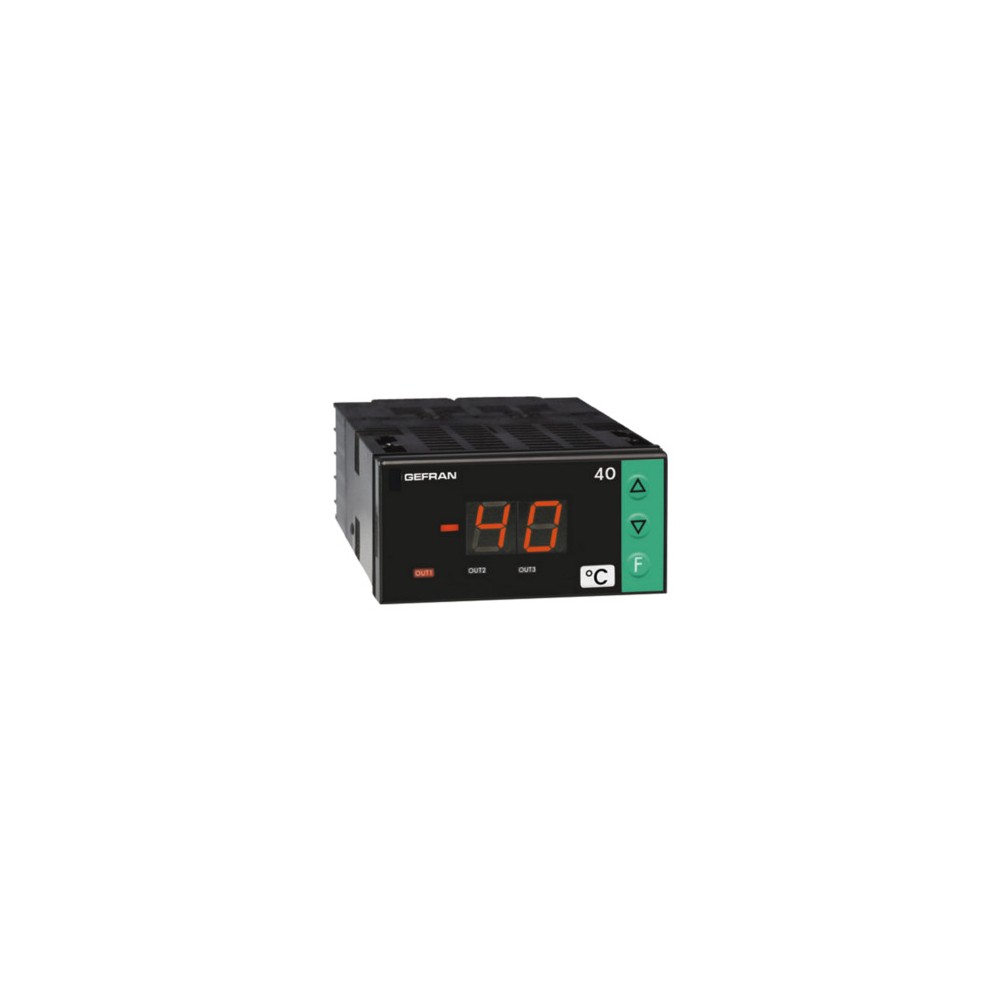

Индикатор Gefran F046334-40T-72-4-00-RR-01-9

Общая информация

Микропроцессорный индикатор формата 72x36, изготовленный по технологии поверхностного монтажа (SMT).
Приборы имеют переднюю панель с лексановой мембраной (гарантия IP65), на которой расположены 3 кнопки и 2, 3/4-разрядный дисплей.
Входной сигнал может быть выбран из широкого спектра датчиков:

– термопары типов J, K, R, S, T, B, E, N, L ГОСТ, U, G, D, C
– термометры сопротивления Pt100, Pt100J (японский стандарт) 2/3-проводные
– термисторы PTC и NTC

Линейные входы: 0–60/12–60 мВ, 0–20/4–20 мА, 0–10/2– 10/0 – 5/1 – 5/0 – 1/0, 2 – 1 В. Выбор осуществляется кнопками на передней панели и соответствующим входным контактом.
Внешний шунт или адаптер не требуется. Цифровой вход (24 В пост. тока/4 мА) доступен для сброса, удержания, вспышки, передачи пикового значения или снятия защелки. Приборы имеют максимум три выхода, которые могут быть механическими реле (5 А/250 В) или логическими выходами (0–11 В пост. тока). В качестве альтернативы, выход 3 может быть выходом 4–20 мА (макс. 150 Ом) для ретрансляции измеренного входного сигнала, или может быть предусмотрен цифровой вход (24 В пост. тока/4 мА), который может использоваться для сброса, удержания, вспышки, передачи пикового значения или снятия защелки. Наконец, возможна установка симистора (в качестве альтернативы двум другим релейным выходам), способного управлять резистивной нагрузкой до 2,5 А при напряжении 220 В.
Программирование устройства упрощается благодаря группировке параметров в функциональные блоки (CFG для гистерезиса сигнализации, Int для входов, Out для выходов и т.д.) и упрощенному меню ввода данных.
Настройку можно упростить с помощью комплекта для программирования на ПК, состоящего из соединительного кабеля и руководства по меню на базе Windows.
Для ограничения уровней редактирования и отображения параметров конфигурации можно использовать настраиваемый персональный код защиты программного обеспечения (пароль).
