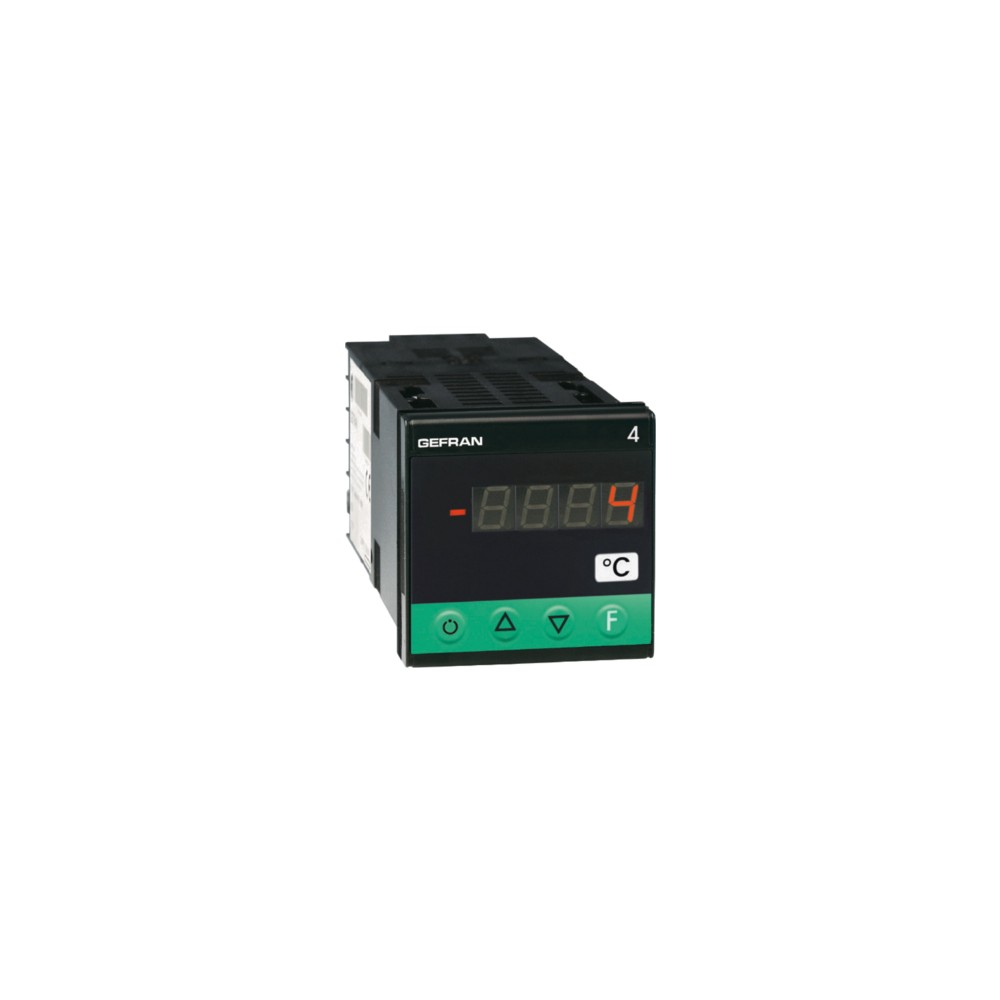

Индикатор Gefran F000166-4T-48-4-00-1-000

Общая информация

Микропроцессорный индикатор формата 48x48 (1/16 DIN) выполнен по технологии поверхностного монтажа (SMT).
Приборы имеют лицевую панель с мембраной Lexan (IP65) с тремя кнопками, 4-разрядный дисплей и 3 светодиода, отображающих состояние выходов.
Входной сигнал может быть выбран из широкого спектра датчиков:

– Термопары: J, K, R, S, T, B, E, N, L ГОСТ, U, G, D, C
– Термометры сопротивления Pt100, Pt100J с 2/3-проводным подключением
– Термисторы PTC и NTC
– Линейные входы: 0–60/12–60 мВ, 0–20/4–20 мА, 0–10/2–10/0–5/1– 5/0 – 1/0, 2 – 1 В. Выбор осуществляется кнопками на передней панели и соответствующими входными клеммами. Внешний шунт или адаптер не требуются. Цифровой вход (24 В пост. тока/5 мА) доступен для сброса, удержания, мигания, обработки пиковых значений или снятия блокировки. Приборы имеют максимум 4 выхода, которые могут быть механическими реле (5 А/250 В) или логическими выходами 24 В ±10% (10 В мин./20 мА).
Один выход 4–20 мА (макс. 500 Ом) предназначен для ретрансляции измеренного входного сигнала. В качестве опций доступны выход ретрансляции, цифровой вход и третий выход.
В число опций входит симисторный выход, который может напрямую управлять резистивной нагрузкой с максимальным током 1 А при напряжении 240 В.
Программирование устройства упрощается благодаря группировке параметров в функциональные блоки (CFG для гистерезиса сигнализации, Inp для входов, Out для выходов и т. д.) и упрощенному меню ввода данных.
Настройку можно еще больше упростить с помощью комплекта для программирования ПК, состоящего из соединительного кабеля и программы-меню на базе Windows.
Для ограничения уровней редактирования и отображения параметров конфигурации можно использовать настраиваемый персональный код защиты программного обеспечения (пароль).
