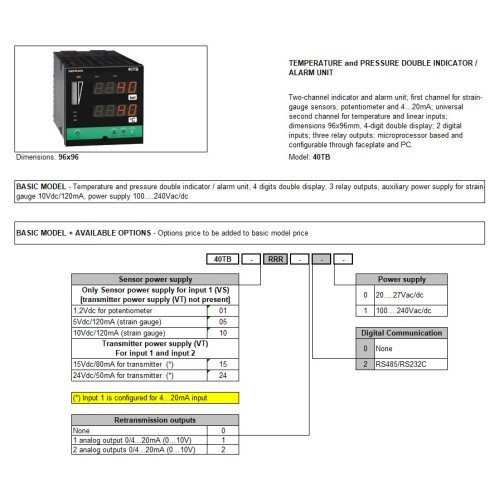

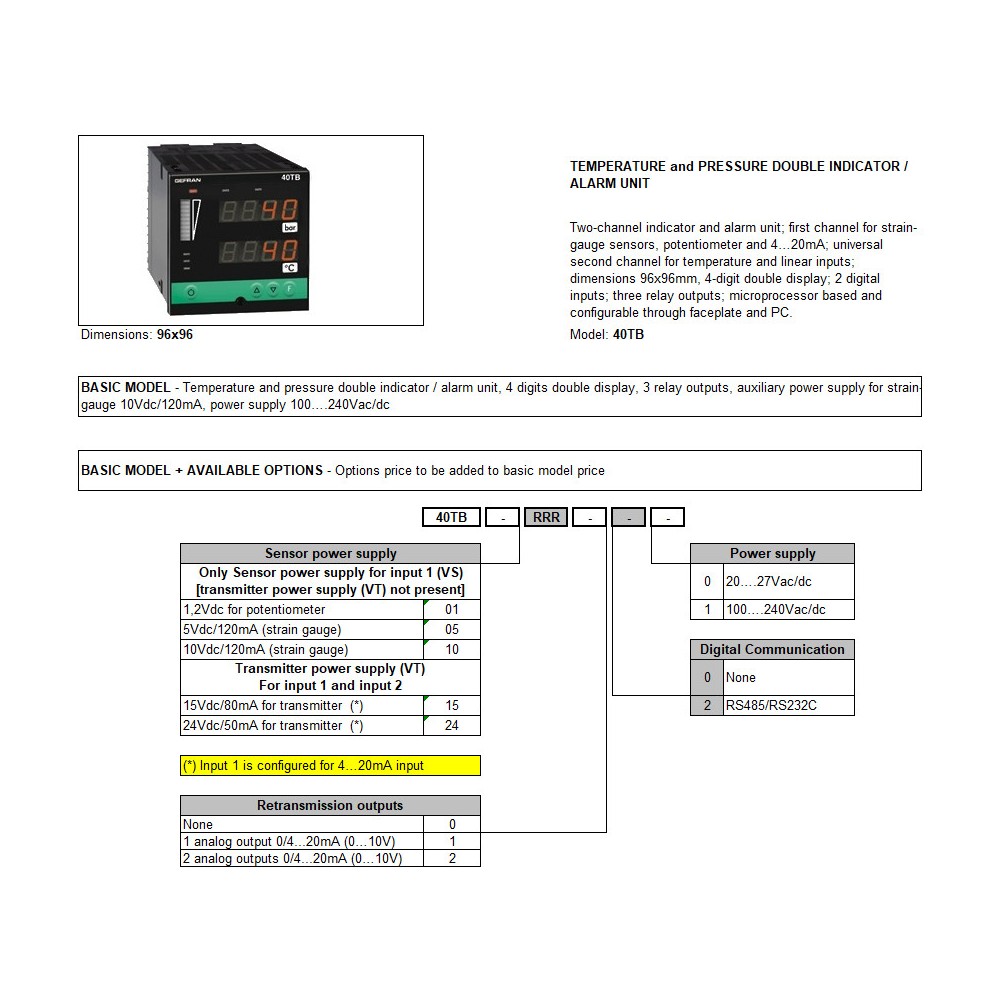

Индикатор Gefran F000221-40TB-10-RRR-2-2-1

Общая информация

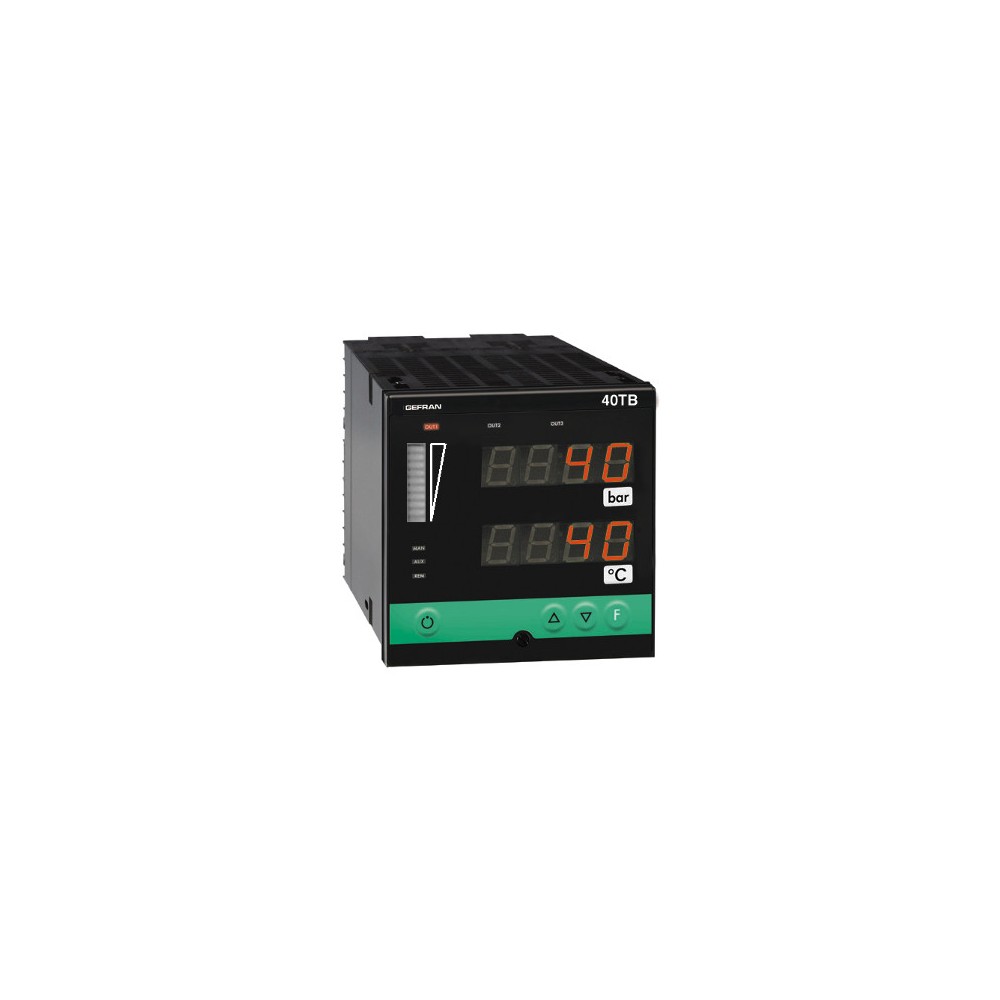

40 ТБ — это двухканальный микропроцессорный блок сигнализации формата 96x96 (1/4 DIN), изготовленный по технологии поверхностного монтажа (SMT). Интерфейс оператора универсален и эффективен: два четырёхразрядных дисплея для отображения двух технологических параметров и единиц измерения. Кроме того, он оснащён красной светодиодной гистограммой, которая может быть связана с технологическими параметрами и пиковыми значениями. Три светодиода отображают состояние выходов, а ещё три светодиода можно настроить для индикации различных функциональных состояний. Устройство оснащено мембранной лицевой панелью Lexan (гарантия IP65) с четырьмя клавишами. Канал 1 имеет входы для тензодатчика, датчика давления или силы с положительной или симметричной полярностью, калибровку с автоматическим расчётом чувствительности (от 1,5 до 4 мВ/В) и индикацию потери питания датчика. Первый входной канал также может принимать сигналы от потенциометров с минимальным сопротивлением 100 Ом.
Характеристики АЦП можно настраивать с клавиатуры, что позволяет выбирать различные варианты времени выборки в зависимости от требуемого разрешения.
Время выборки может составлять всего 15 мс, а разрешение — достигать 16 000 делений (при времени выборки 120 мс). Второй входной канал можно настроить для входов датчиков температуры (термопар, терморезисторов, терморезисторов с положительным температурным коэффициентом (PTC), термоотрицательных термометров (NTC)), а также для сигналов мВ, В и мА, с возможностью настройки входов для каждого типа датчика. Различные опции доступны с клавиатуры. Два цифровых входа с сухими контактами можно настроить для таких функций, как сброс, удержание, вспышка, пиковое значение или сброс памяти. Приборы могут быть оснащены до трёх релейных выходов (5 А/250 В) или статических (0–11 В постоянного тока). Для ретрансляции входных сигналов, установок тревожной сигнализации, значений брутто и тары доступны два аналоговых выхода напряжения или тока.
