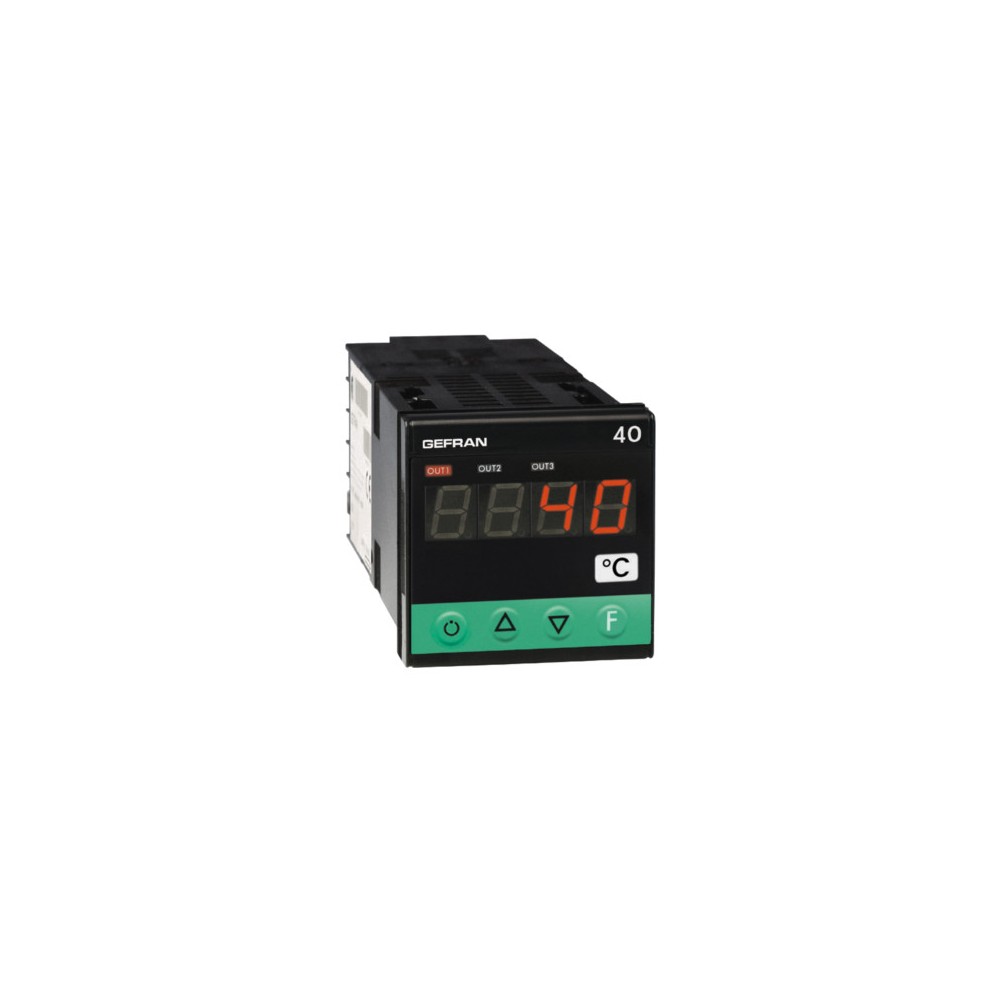

Индикатор Gefran F032116-40T-48-4-00-RR-0-0-2-0

Общая информация

Микропроцессорный индикатор в обоих форматах 48x48 (1/16 DIN), изготовленный по технологии поверхностного монтажа (SMT).
Приборы имеют лицевую панель с лексановой мембраной (до IP65) с тремя клавишами, 4-разрядным дисплеем и 3 светодиодами, отображающими состояние выходов.
Входной сигнал может быть выбран из широкого спектра датчиков:

– термопары типа J, K, R, S, T, B, E, N, L ГОСТ, U, G, D, C
– термометры сопротивления Pt100, Pt100J с 2/3-проводным подключением
– терморезисторы PTC и NTC

Линейные входы: 0–60/12–60 мВ, 0–20/4–20 мА, 0–10/2 до 10/0, до 5/1, до 5/0, до 1/0, от 2 до 1 В. Выбор осуществляется с помощью кнопок на передней панели и соответствующих входных клемм.
Внешний шунт или адаптер не требуется. Цифровой вход (24 В пост. тока/5 мА) доступен для сброса, удержания, мигания, обработки пиковых значений или снятия блокировки. Приборы имеют максимум 4 выхода, которые могут быть механическими реле (5 А/250 В) или логическими выходами 24 В ±10% (10 В мин./20 мА). Для ретрансляции измеренного входного сигнала доступен один выход 4–20 мА (макс. 500 Ом).
В качестве опций доступны ретрансляционный выход, цифровой вход и третий выход.
В число опций входит симисторный выход, который может напрямую управлять резистивной нагрузкой до 1 А при напряжении 240 В.
Программирование устройства упрощается благодаря группировке параметров в функциональные блоки (CFG для гистерезиса сигнализации, Inp для входов, Out для выходов и т.д.) и упрощенному меню ввода данных.
Настройку можно упростить с помощью комплекта для программирования ПК, состоящего из соединительного кабеля и программы-меню на базе Windows.
Для ограничения уровней редактирования и отображения параметров конфигурации можно использовать настраиваемый персональный код защиты программного обеспечения (пароль).
