Индикатор Gefran F027976-40T96-3-24-RR00-201

Общая информация

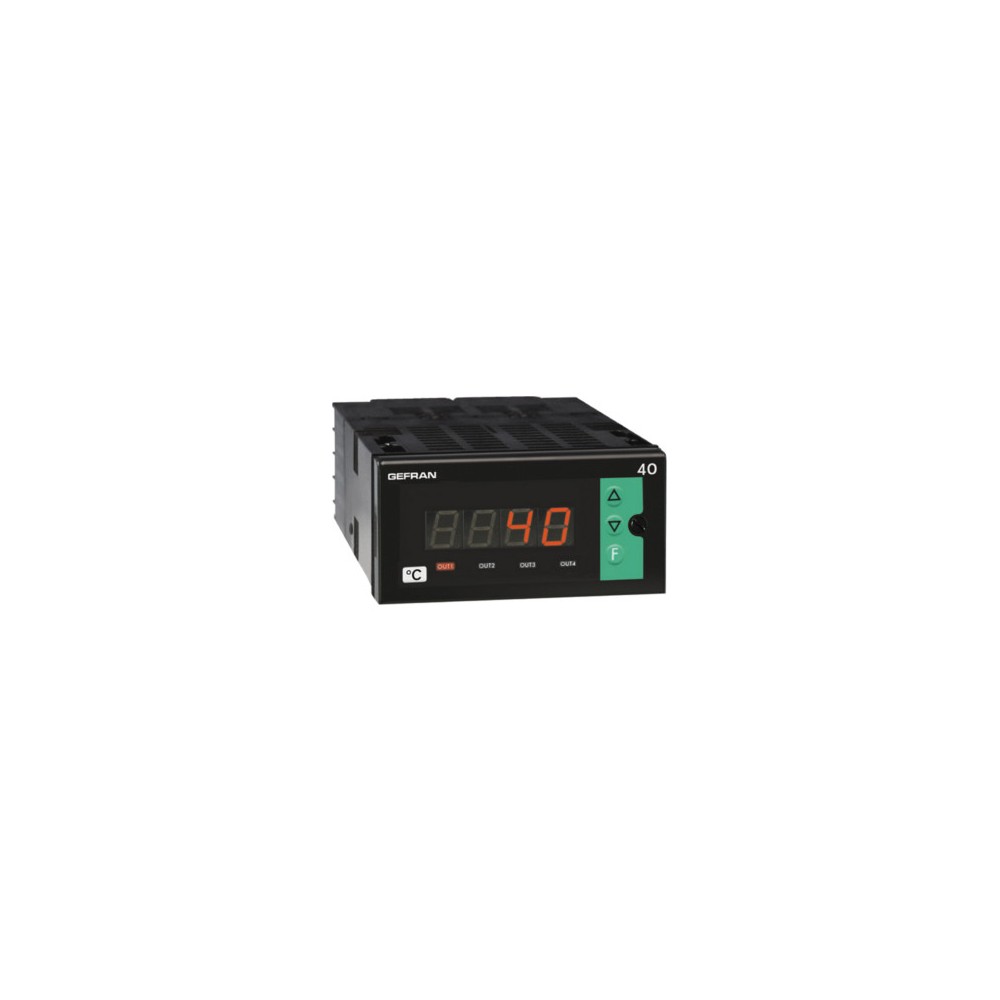

Микропроцессорный индикатор формата 96x48 (1/8 DIN), изготовленный по технологии поверхностного монтажа (SMT).
Прибор имеет лицевую панель с лексановой мембраной (до IP65), на которой расположены 3 клавиши, 3/4-разрядный дисплей и 3 светодиода, отображающих состояние выходов.
Входной сигнал может быть выбран из широкого спектра датчиков:

– термопары типов J, K, R, S, T, B, E, N, L ГОСТ, U, G, D, C
– термометры сопротивления Pt100, Pt100J (японский стандарт) 2/3-проводные
– терморезисторы PTC и NTC

Линейные входы: 0–60/12–60 мВ, 0–20/4–20 мА, 0– 10/2 – 10/0 – 5/1 – 5/0 – 1/0, 2 – 1 В
Выбор осуществляется кнопками на передней панели. Прибор доступен в базовой версии с двумя выходами для надежной работы (2R) и в расширяемой версии. Приборы имеют до 4 выходов, которые могут быть механическими реле (5 А, 250 В переменного тока/30 В постоянного тока cosφ=1) или логическими выходами (0–11 В постоянного тока). Доступен цифровой вход (24 В постоянного тока/5 мА) (для сброса, удержания, вспышки, обработки пиковых значений или снятия защелки) и один выход 0…10 В, 0/4–20 мА (макс. 500 Ом) для ретрансляции измеренного входного сигнала. Выход ретрансляции, цифровой вход и третий выход доступны одновременно.
Вариант последовательной связи (RS485) позволяет подключаться к системам управления и ПЛК по двум протоколам: GEFRAN CENCAL и MODBUS RTU.
И наконец, возможна установка симистора (в качестве альтернативы выходу 1) для управления резистивной нагрузкой до 1 А при 240 В. Программирование устройства упрощается благодаря группировке параметров в функциональные блоки (CFG для гистерезиса сигнализации, Int для входов, Out для выходов и т. д.) и упрощенному меню ввода данных. Настройка может быть еще более упрощена с помощью комплекта для программирования ПК, состоящего из соединительного кабеля и руководства по меню на базе Windows. Для ограничения уровней редактирования и отображения параметров конфигурации можно использовать настраиваемый персональный код защиты программного обеспечения (пароль).
