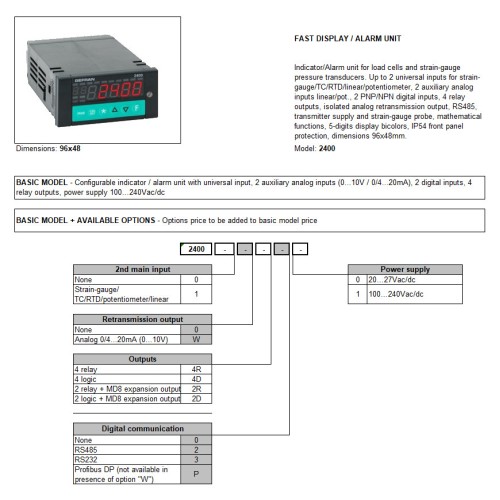

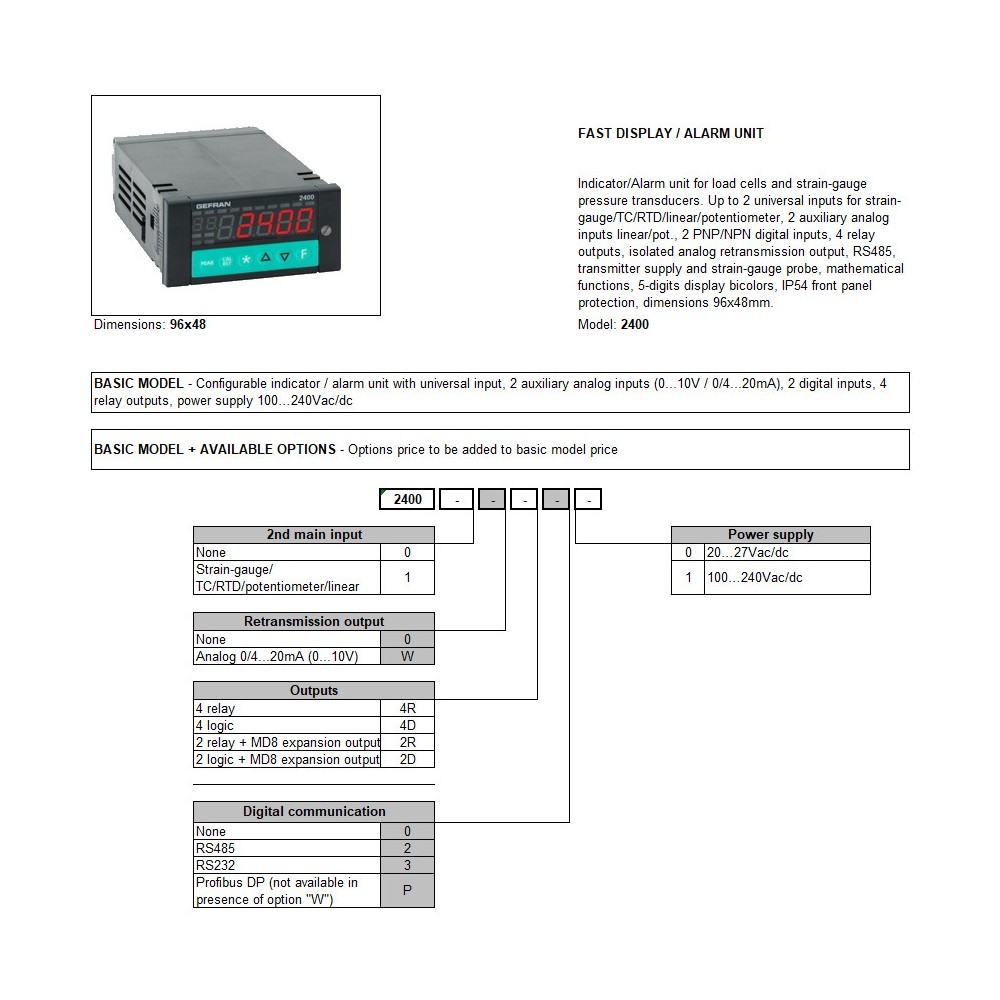

Индикатор Gefran F054704-2400-1-W-2R-0-1

Общая информация

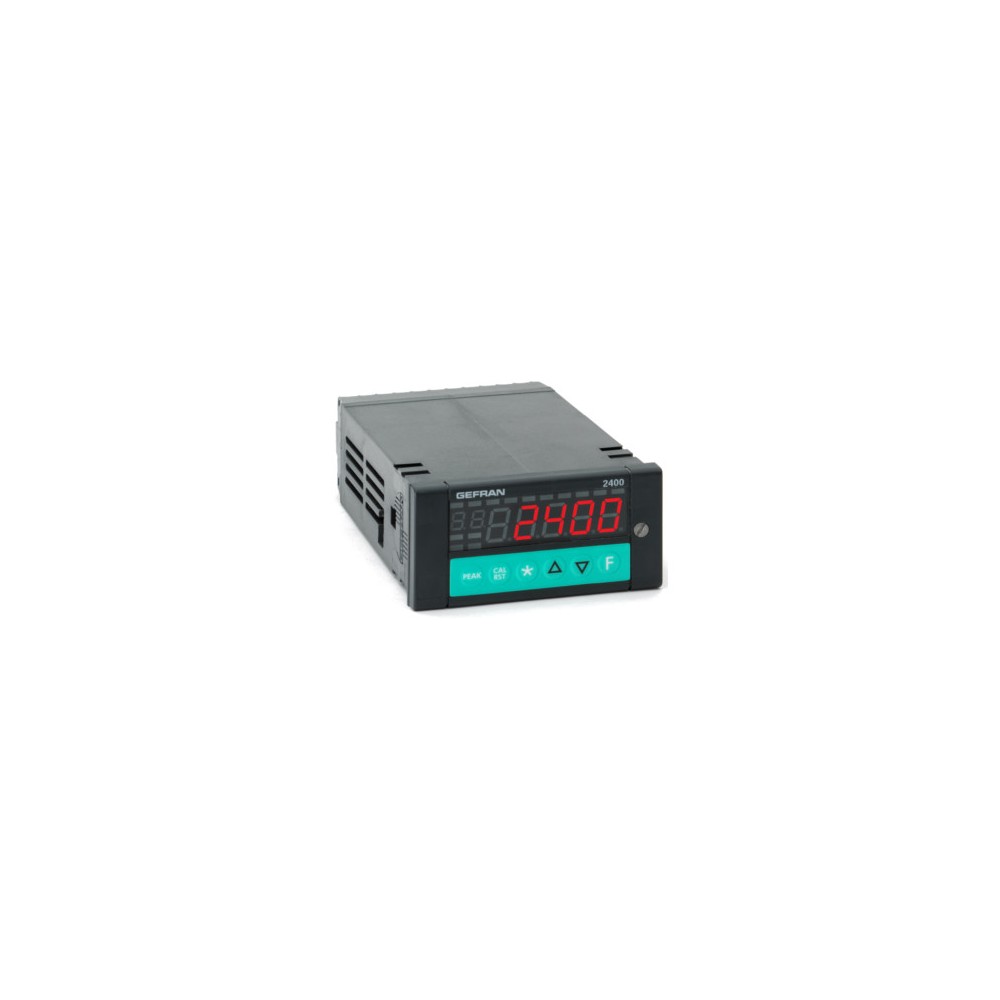

Высокоскоростной микропроцессорный дисплей/блок сигнализации формата 96 x 48 (1/8 DIN). Изготовлен с использованием технологии поверхностного монтажа (SMT) для создания максимально функционального интерфейса оператора со степенью защиты IP54 (IP65 с защитной крышкой). На передней панели расположены 6-клавишная сенсорная клавиатура и 5-разрядный светодиодный дисплей для отображения технологических параметров и переменных. Прибор подходит для регистрации сигналов с высокой скоростью изменения. Он оснащен двумя основными аналоговыми входами для различных применений, включая дифференциальные измерения. Входы настраиваются с помощью клавиатуры и принимают стандартные линейные сигналы (и нестандартные линейные сигналы), а также сигналы от датчиков давления, тензодатчиков, потенциометров, термопар и термометров сопротивления (RTD). Доступны два дополнительных аналоговых входа для линейных сигналов и два цифровых входа для таких функций, как сброс фиксации аварийного сигнала, сброс фиксации пикового значения, проверка калибровки, удержание значения и выбор уставки аварийного сигнала. Выходы (до 4) релейные или логические и настраиваемые.
Устройство управляет такими функциями, как сохранение максимальных, минимальных и пиковых значений. Опционально доступен оптически изолированный аналоговый выход для ретрансляции входных или пиковых значений.

Сигналы тревоги

– 4 (10) полностью настраиваемых уставок
– Возможность выбора отказоустойчивого режима
– Расширение MD8 для замены выходов 3 и 4 8 дополнительными уставками.

Цифровая связь

Устройство оснащается опциональным 2/4-проводным последовательным интерфейсом RS485/RS232 с протоколом MODBUS RTU для доступа к параметрам устройства или опцией Profibus DP (ведомый).

Настройка

Процедура программирования упрощается благодаря структуре меню с различными уровнями конфигурации для быстрого и легкого извлечения данных.
