Индикатор Gefran F048903-40A-48-4-00-RR-R-0-1-000

Общая информация

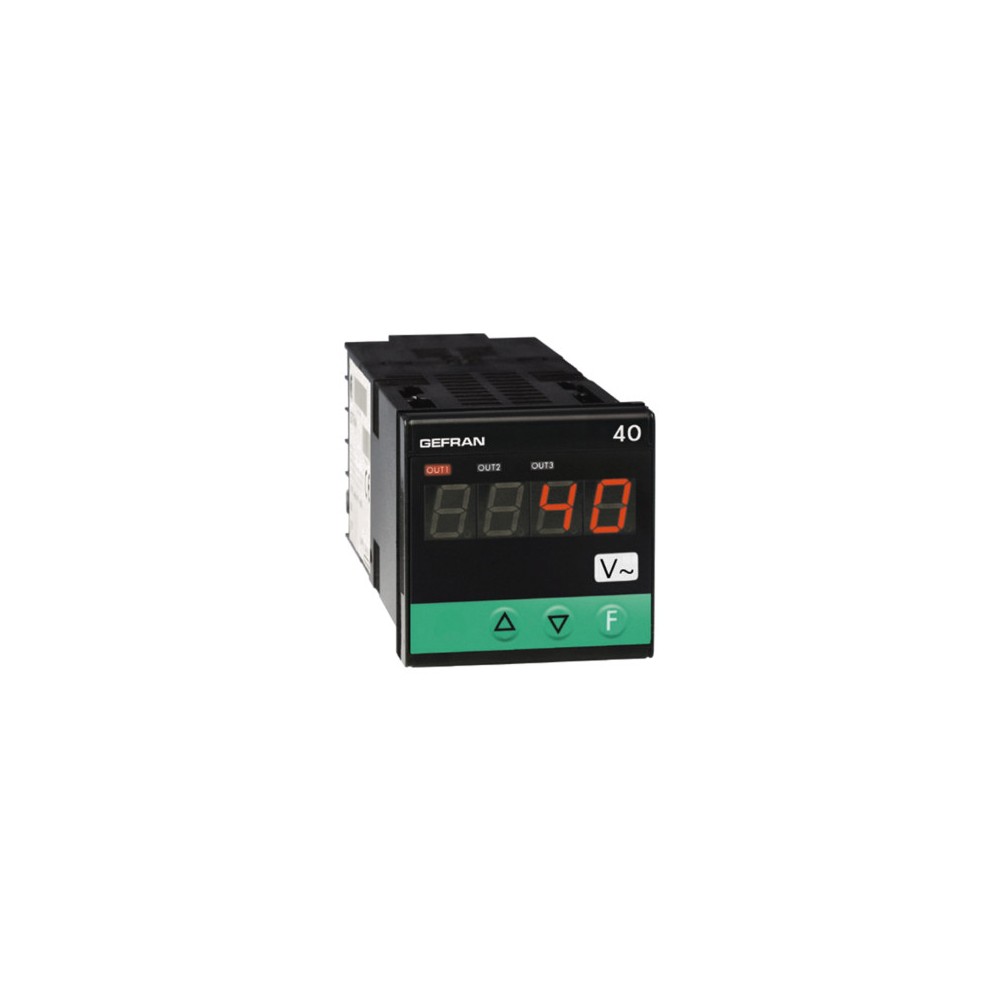

Микропроцессорный индикатор формата 48x48 (1/16 DIN), изготовленный по технологии поверхностного монтажа. Приборы оснащены лицевой панелью из мембраны Lexan (гарантия IP65), на которой расположены 3 клавиши, 3-разрядный дисплей для формата 48x48 и 3/4-разрядный дисплей для формата 96x48, а также 3 светодиода для индикации состояния выходов. Раздел входного сигнала отображает эффективное значение синусоиды, соответствующее следующим сигналам:

– переменное напряжение: от 0 до 2, от 0 до 20, от 0 до 200 и от 0 до 500 В переменного тока
– переменный ток: от 0 до 20, от 0 до 50, от 0 до 200 мА переменного тока, от 0 до 1, от 0 до 5 А переменного тока

Выбор осуществляется с помощью кнопок на передней панели и соответствующих входных клемм.

Внешний шунт или адаптер не требуется.
Цифровой вход (24 В постоянного тока/4 мА) доступен для сброса, удержания, вспышки, обработки пиковых значений или снятия защелки. Приборы имеют до 3 выходов, которые могут быть механическими реле (5 А/250 В) или логическими выходами (0–11 В постоянного тока). Один выход 4–20 мА (макс. 150 Вт) предназначен для ретрансляции измеренного входного сигнала. Выход ретрансляции, цифровой вход и третий выход доступны в формате 48x48, все одновременно в формате 96x48. Кроме того, возможна установка Т-образного адаптера (в качестве альтернативы двум другим релейным выходам) для управления резистивной нагрузкой до 2,5 А при напряжении 220 В. Программирование прибора упрощается благодаря группировке параметров в функциональные блоки (CFG для гистерезиса сигнализации, Inp для входов, Out для выходов и т. д.) и упрощенному меню ввода данных. Настройка может быть еще более упрощена с помощью комплекта для программирования ПК, состоящего из соединительного кабеля и руководства по меню на базе Windows.
Для ограничения уровней редактирования и отображения параметров конфигурации можно использовать настраиваемый персональный код защиты программного обеспечения (пароль).
