Семейство твердотельных реле серии GT разработано для высокоточного управления нагрузкой через аналоговый вход с напряжением 0…5 В; 0…10 В или током 0…20/4…20 мА или потенциометр (от 1 кОм до 10 кОм). Электронная схема обеспечивает автоматическую оптимизацию времени цикла пропорционального питания. Количество циклов (последовательностей импульсов), которые твердотельное реле серии GT выдает на нагрузку при заданном входном сигнале, рассчитывается как минимально возможное для поддержания необходимой точности. Реле GT может использоваться в трехфазных системах с архитектурой управления «ведущий-ведомый», где управляющий сигнал подается только на одно реле GT (ведущее), а это устройство синхронизирует сигналы на остальные ведомые устройства. Два модуля GS также могут использоваться в качестве ведомых устройств (логическое управление). Опция управления отключением нагрузки (HB) доступна без использования внешнего трансформатора тока; порог срабатывания сигнализации устанавливается с помощью подстроечного резистора и желтого светодиодного индикатора с нормально разомкнутым контактом без напряжения. Твердотельное реле серии GT оснащено зеленым светодиодом, индицирующим наличие питания 24 В переменного тока, и красным светодиодом, индицирующим переключение по аналоговому управляющему сигналу. Светодиодный сигнал будет непрерывным («выключен» при минимальном значении, «включен» при максимальном значении) на концах шкалы и мигающим при промежуточных значениях. Gefran предлагает дополнительные аксессуары для монтажа на панель: предохранители и держатели предохранителей, трансформаторы тока и разделительные трансформаторы.

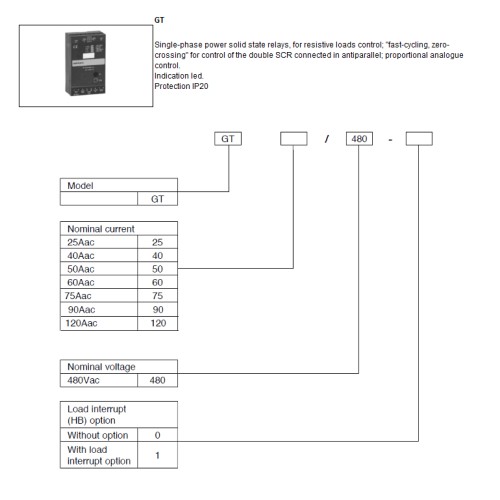

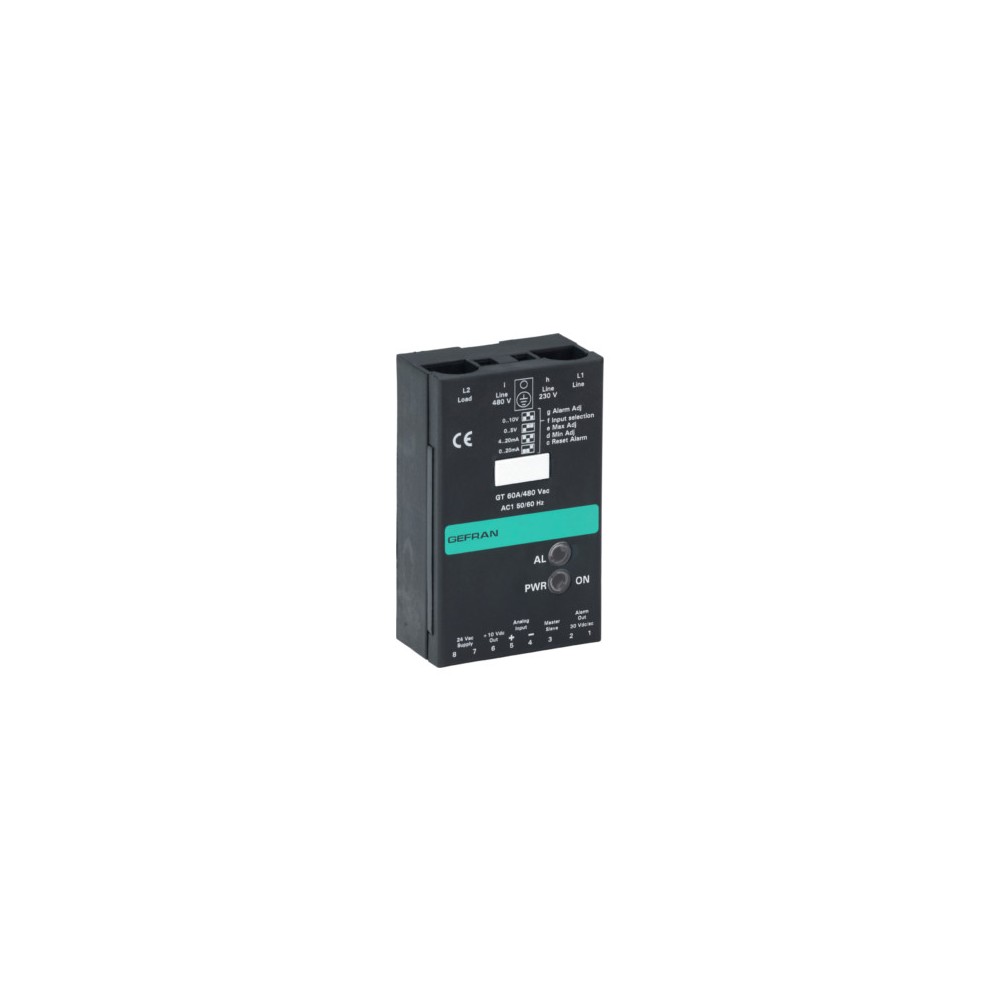

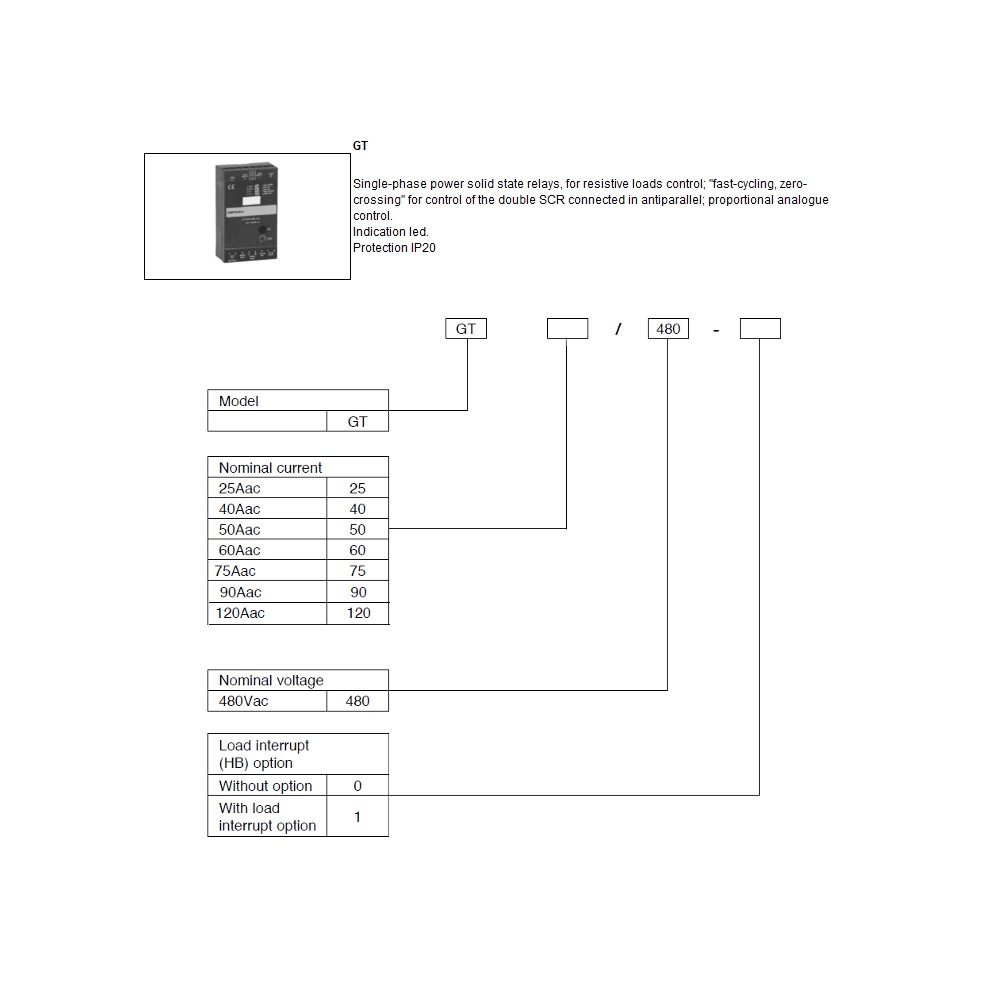

Характеристики Реле Gefran F023700-GT-50/480-0(480V/50A SCR)
