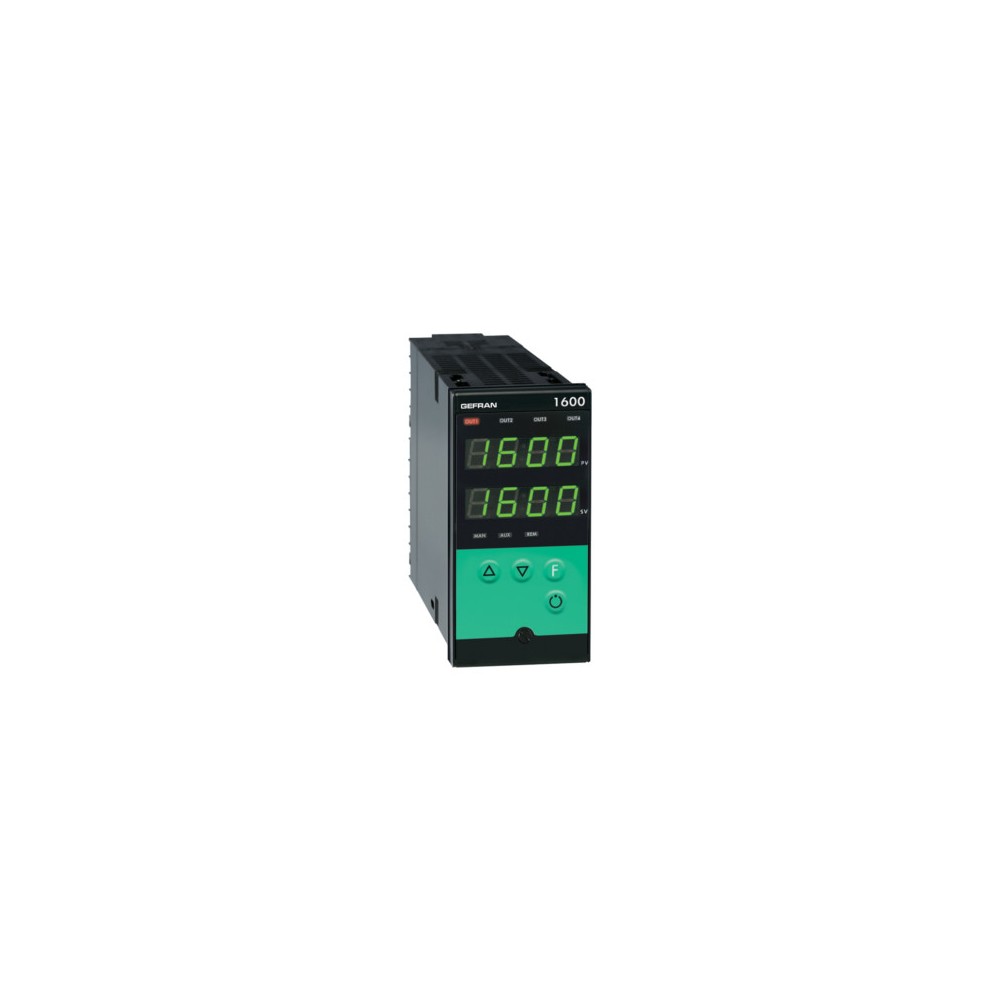

Регулятор Gefran F000242-1600-RRR0I0-0021-000

Интерфейс оператора

Большой ЖК-дисплей с настраиваемыми цветами для отображения параметров процесса (PV), управляющего клапана (SV) и температуры (F), цветом пластиковой лицевой панели и логотипом. Графическое отображение мощности, выходного тока или положения клапана. Прокручиваемый алфавитный дисплей с 25 сообщениями (по 32 буквы каждое), полностью настраиваемый и сохраняемый, на трёх языках. Выбор языка и понятные прокручиваемые сообщения для диагностики, аварийных сигналов и состояния процесса гарантируют, что контроллер «общается» на языке пользователя.

Простая настройка

Пошаговая настройка позволяет программировать без помощи рук, используя несколько важных параметров и онлайн-справку. Клонирование конфигурации между контроллерами возможно даже при отключенном питании и в полевых условиях благодаря портативному конфигуратору Zapper mini с аккумулятором. Расширенная настройка, создание рецептов и обновление прошивки через ПК и программное обеспечение GF_eXpress, даже при отсутствии питания контроллеров. С помощью Smart Configurator вы можете получить желаемый набор параметров, ответив на несколько простых вопросов. Локальная настройка и управление осуществляются всего четырьмя клавишами, назначенными светодиодам, которые служат для обратной связи при нажатии клавиш и помогают вам выполнить необходимые шаги. Исходные параметры можно сбросить в любой момент как с клавиатуры, так и с помощью программного обеспечения GF_eXpress.

Диагностика, профилактическое обслуживание и мониторинг энергопотребления

Полная диагностика на предмет повреждённого или неправильно подключённого датчика, полной или частичной потери нагрузки, выхода переменных за пределы диапазона и неисправностей контура управления. Благодаря количеству циклов переключения и регулируемым порогам срабатывания сигнализации можно запрограммировать профилактическое обслуживание для замены изношенных исполнительных механизмов. Внутренний счётчик энергии с сигнализацией об аномальных изменениях суммирует данные о потреблении энергии и расходах для непрерывного мониторинга.

Применение функциональных блоков

Шестнадцать функциональных блоков «И», «ИЛИ» и «Таймер» позволяют создавать настраиваемые логические последовательности для обеспечения полного и гибкого управления оборудованием. Аппаратные ресурсы контроллера используются полностью, что исключает необходимость во внешних устройствах, таких как таймеры и небольшие ПЛК.

Настройка

Усовершенствованные алгоритмы настройки обеспечивают стабильное и точное управление даже в критических или очень быстрых тепловых системах, автоматически активируясь при необходимости.

Таймер

Три типа таймеров позволяют устанавливать время задержки перед активацией управления, время удержания уставки и изменение заданных уставок по времени.

Программирование уставок

Для приложений с профилями уставок доступны модели с двенадцатью ступенями изменения и удержания, сгруппированными в четыре программы, с активными входами и выходами событий. Интерфейс оператора оснащен двумя дополнительными дисплеями для постоянного отображения: номера шага и номера программы. Встроенная и графическая настройка выполняется с помощью GF_eXpress.

Позиционер клапана

Модели для управления сервоприводными клапанами без обратной связи. Положение клапана рассчитывается и отображается на дисплее.

Общие характеристики

Контроллер полностью настраивается программно без доступа к внутренней электронике. Универсальный главный вход поддерживает термопары, резистивные и линейные датчики. Контроллер можно заменить в любое время, просто сняв переднюю панель, без каких-либо дополнительных процедур.
