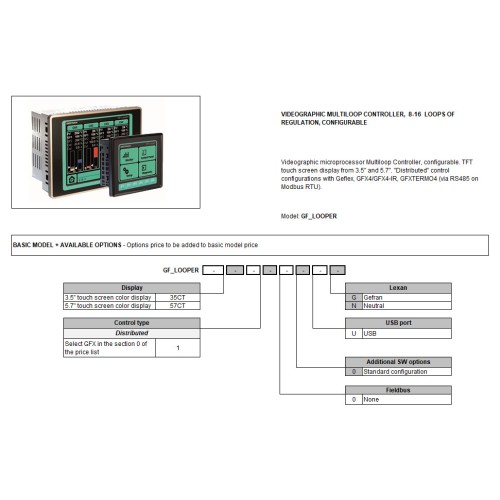

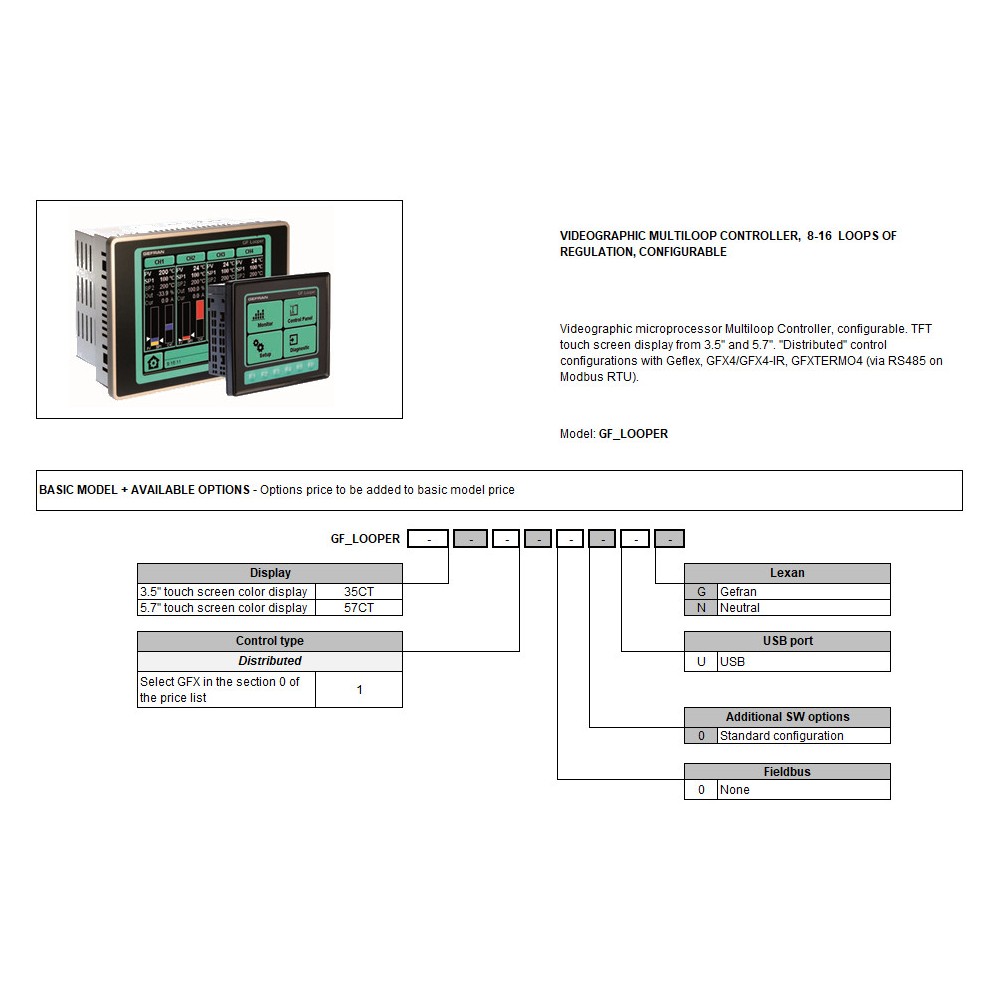

Регулятор Gefran F046913-GF_LOOPER 57CT-LX0-1-0-0-0-U-G

Общая информация

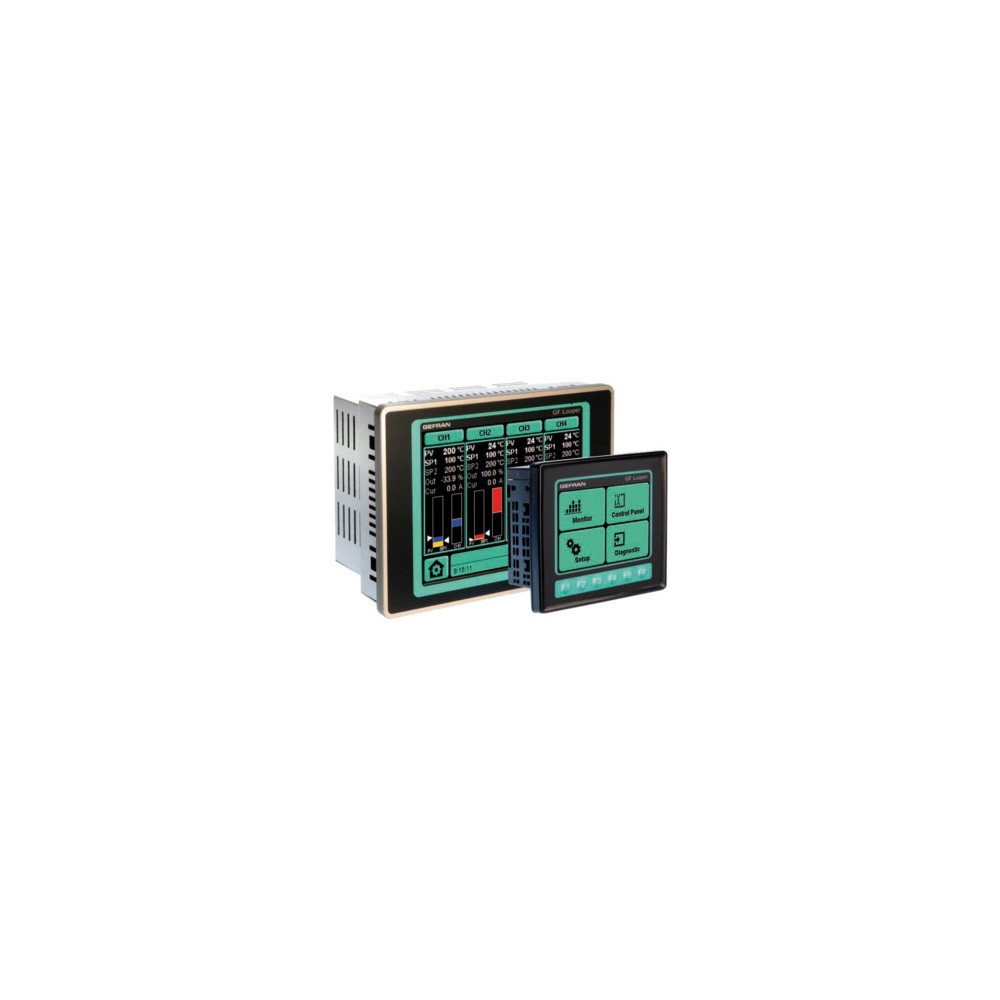

GF_LOOPER — это усовершенствованная серия многоканальных контроллеров, доступных в конфигурациях с 16 зонами, с комплексным и простым в использовании функционалом для различных применений. Интерфейс оператора основан на цветном сенсорном TFT-ЖК-дисплее диагональю 3,5 и 5,7 дюйма, разработанном для удобства использования.
Страницы управления и настройки обозначены кнопками с интуитивно понятными значками, которые обеспечивают мгновенный доступ к выбранным функциям. Предустановленные уровни паролей, совместимые с авторизацией оператора, гарантируют контролируемый доступ к функциям.
Страницы контроля предоставляют полный обзор зон, каждая из которых имеет собственные уровни состояния фотоэлектрической системы (PV), уставки (SP), выходной мощности и основных аварийных сигналов. Все зоны управления можно включать и выключать одной кнопкой, а все уставки можно изменять одновременно на одинаковую величину с помощью двух кнопок «вверх» и «вниз».
При выборе страницы отдельной зоны отображается состояние всех её параметров: переменная (PV) и уставка (SP) разными цветами, а также гистограмма для наглядной индикации изменений и процента мощности.
Значок постоянно указывает на состояние зоны и любые неисправности, такие как обрыв входного напряжения, короткое замыкание, частичное или полное отключение нагрузки.
При совместимости с уровнем пароля можно изменить состояние уставки (SP), пороги срабатывания сигнализации, режим «автоматический»/«ручной» и включить/отключить зону с этой страницы. Отдельные страницы можно выбирать непосредственно с сенсорного экрана, а в модели 3,5 дюйма — также с помощью 6 механических кнопок с кнопкой обратной связи. Возможность присваивать имена и сохранять целые наборы рабочих параметров для всех зон обеспечивает быстрое и простое управление конфигурацией устройства для различных процессов и гарантирует безошибочную работу в любое время. Сигналы тревоги отображаются на специальных экранах с понятными сообщениями и могут быть распознаны и сброшены с помощью клавиш. Предусмотрено пять паролей для различных уровней безопасности: от максимального (позволяющего изменять только активную уставку) до уровня, предоставляющего доступ ко всем параметрам.
Страница хранения данных позволяет сохранять как рабочие параметры, так и параметры конфигурации оборудования в отдельных файлах. Сохранение параметров конфигурации упрощает замену модулей ввода/вывода с помощью функции «горячей замены».
Страница отображения трендов отображает тренд контролируемых переменных в различных цветах с возможностью увеличения продолжительности графика, настраиваемого времени выборки и сохранения данных на USB-накопитель в формате CSV. Для большей гибкости GF_LOOPER предлагает функцию часов/календаря, которая включает/выключает все зоны в заданное время и дни недели.
Выбор оптимальных параметров управления для каждой зоны упрощается благодаря функциям самонастройки и автоматической настройки, активируемым клавишей. Диагностика GF_LOOPER всегда отображает все критические состояния процесса, такие как обрывы или замыкания на входах, а также сигнализирует о полном или частичном сбросе нагрузки с помощью видеосигналов тревоги и физических выходов.
Управление последовательной связью Modbus RTU сигнализирует о любых прерываниях связи.
GF_LOOPER подключается к другим системам управления, хранения данных и мониторинга через порты Ethernet, RS485 и USB.
Доступные протоколы: Modbus RTU (ведущий), Modbus TCP, Profibus DP.
Следующие функции могут быть активированы для определенных применений с горячеканальными системами: плавный пуск, быстрое пакетное управление для твердотельных реле и специальная диагностика для обнаружения нежелательных изменений мощности и отключений питания с возможностью продолжения подачи средней мощности, рассчитанной за последние 5 минут работы. Выбор архитектуры распределенного управления делает GF_LOOPER доступным и гибким решением, которое можно адаптировать к устройствам различных размеров и с различными требованиями к производительности и модульности.

Контроллер

Усовершенствованные алгоритмы управления обеспечивают превосходное управление параметрами процесса. Доступны различные типы управления: ВКЛ/ВЫКЛ, П-регулятор, ПИ-регулятор, ПИД-регулятор, только нагрев или только охлаждение, а также нагрев и охлаждение. Кроме того, охлаждение можно настроить, указав используемую среду: воздух, масло или вода. Расчет оптимальных параметров процесса происходит чрезвычайно быстро и эффективно благодаря усовершенствованным процессам автонастройки. Расширенная настройка позволяет проверять оптимальные параметры ПИД-регулятора при любых условиях.

Сигналы тревоги

Два порога срабатывания сигнализации (минимальный и максимальный) для каждой зоны. Для каждого сигнала тревоги можно выбрать:
– Назначаемую управляющую переменную
– Пороговое значение
– Значение гистерезиса
– 5 свойств (фиксация, блокировка при включении, отклонение/симметричность, абсолютный/относительный, прямой/обратный).
Можно настроить сигналы тревоги LBA, HB и SBR; наличие сигнала тревоги отображается на экране с помощью светодиодов.
