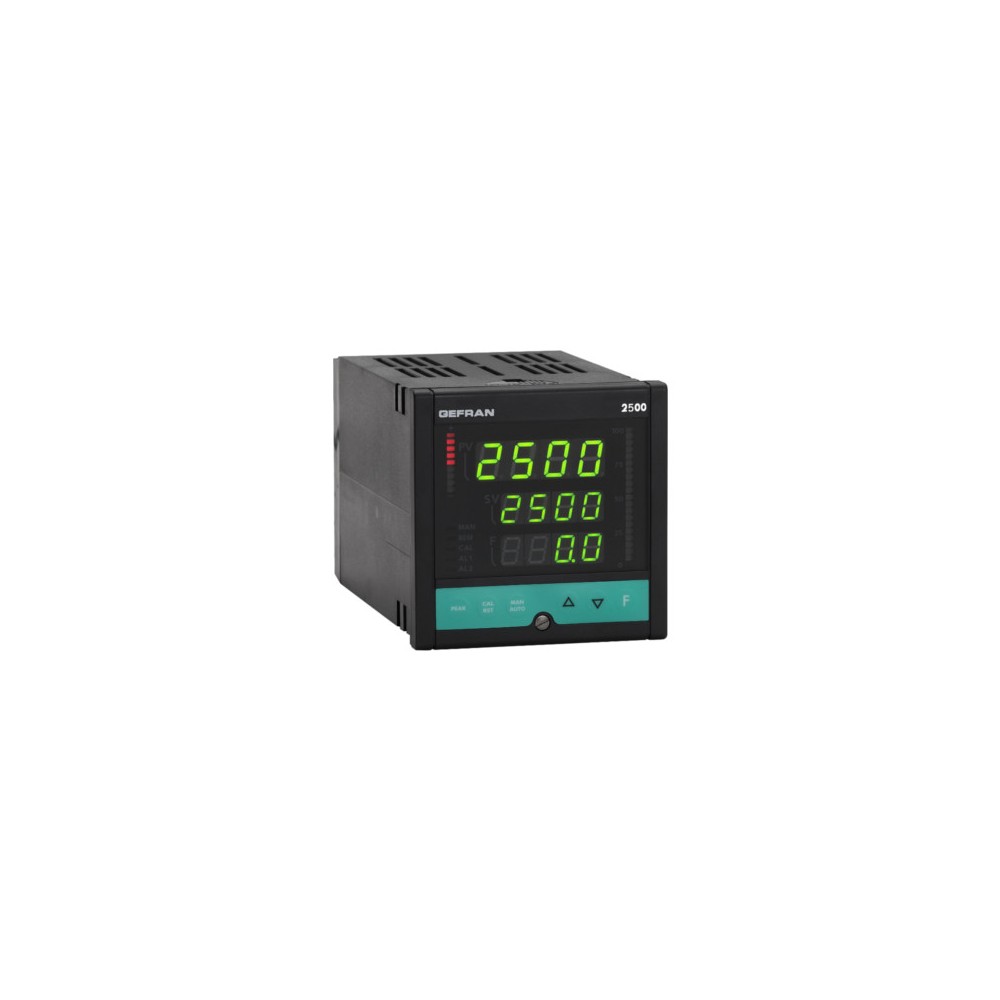

Регулятор Gefran F075659-2500-1-0-0-0-2-0

Общая информация

Одноконтурный микропроцессорный контроллер формата 96 x 96 (1/4 DIN), подходящий для высокоскоростных процессов. Благодаря широкому функционалу и настраиваемому аппаратному и программному обеспечению он обеспечивает высокую гибкость в системах управления и контроля давления, силы, температуры и перепада давления, а также может собирать до 4 переменных. Контроллер имеет два основных аналоговых входа, настраиваемых для тензодатчика/потенциометра/линейного сигнала/термопар/терморезистора (один опционально), и два дополнительных аналоговых входа для линейных сигналов (например, функции дистанционного задания уставок и вход задания линейной скорости). Для управления доступны два изолированных аналоговых выхода (один опционально). Интерфейс оператора со степенью защиты IP54 (IP65 с защитным кожухом) оснащен 6-клавишной сенсорной клавиатурой, тройным 5-разрядным дисплеем (один из которых двухцветный) и двумя настраиваемыми гистограммами. Управление и команды можно подавать с передней панели или через 4 цифровых входа, которым можно назначить такие функции, как сброс, калибровка, ручной/авто, местный/дистанционный, удержание, вверх/вниз (функция мотор-потенциометра), выбор набора параметров и выбор уставки.
Устройство стандартно оснащено 4 настраиваемыми релейными выходами. Доступны более продвинутые конфигурации со следующими опциями:
– Изолированный аналоговый выход для ретрансляции данных процесса, пикового значения, удаленной уставки, отклонения, уставки аварийной сигнализации и дифференциальных значений
– Расширение на 4 входа/выхода
– Интерфейс связи Modbus RTU
– Интерфейс связи Profibus DP (ведомый)

Контроллер

Самонастраивающееся ПИ-регулирование или двунаправленное ПИД-регулирование (нагрев/охлаждение), пропорциональный регулятор, регулятор перепада давления, самонастройка, непрерывная или однократная автонастройка, режимы «Авто/Ручной», «Местный/Дистанционный», градиент уставки, градиент мощности, динамические ограничения мощности. 8 наборов выбранных ПИД-параметров на основе уставки/переменной процесса/уровня отклонения или цифровых входов.

Сигналы тревоги

4 полностью настраиваемые уставки сигналов тревоги.
Выбираемая функция отказоустойчивости.

Математические функции

Контроллер 2500 позволяет определить два различных математических соотношения между двумя аналоговыми входами. Результаты можно свободно использовать в качестве уставок, уставок аварийных сигналов, управляющих выходов и т. д.

Цифровая связь

Устройство оснащено опциональным 2/4-проводным последовательным интерфейсом RS485/RS232 с протоколом MODBUS RTU для доступа к параметрам устройства.

Настройка

Процедура программирования упрощена благодаря структуре меню с различными уровнями конфигурации для быстрого и легкого извлечения данных.
