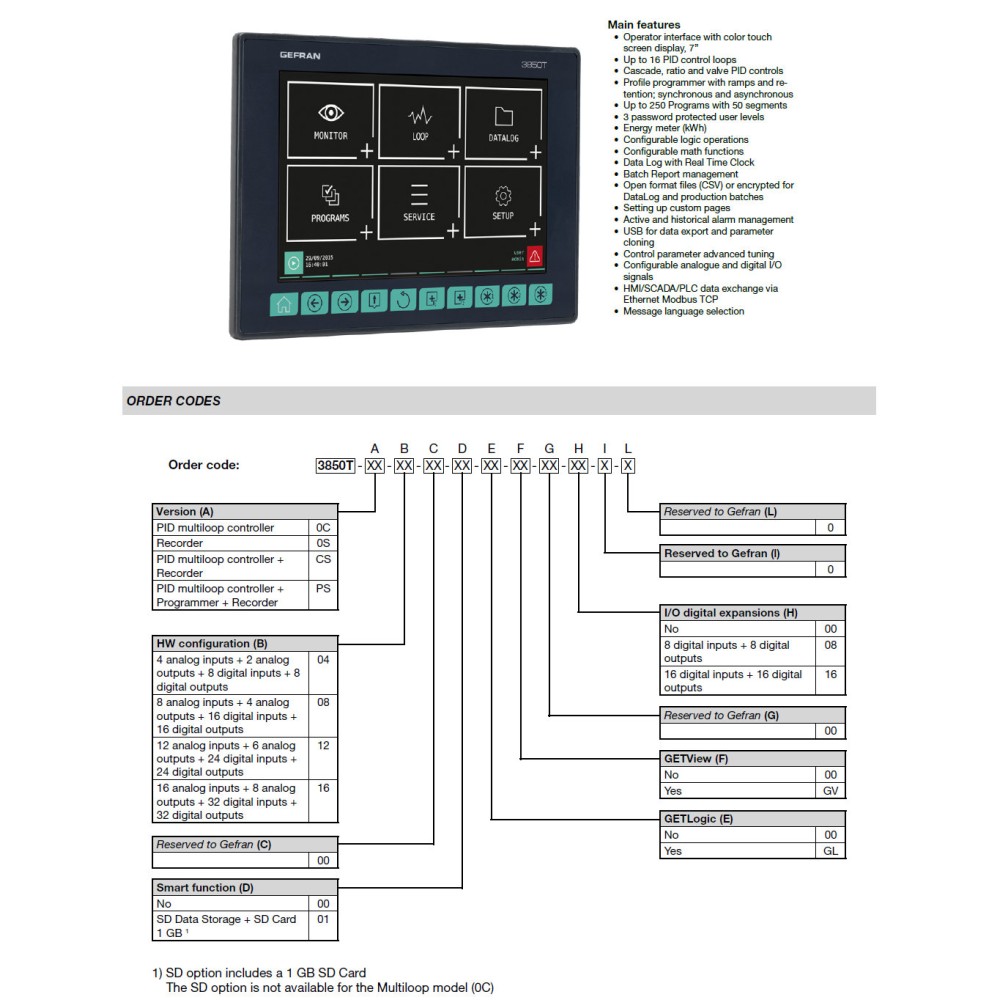

Регулятор Gefran F075603-3850T-PS-04-00-01-GL-GV-00-16-0-0

Общая информация

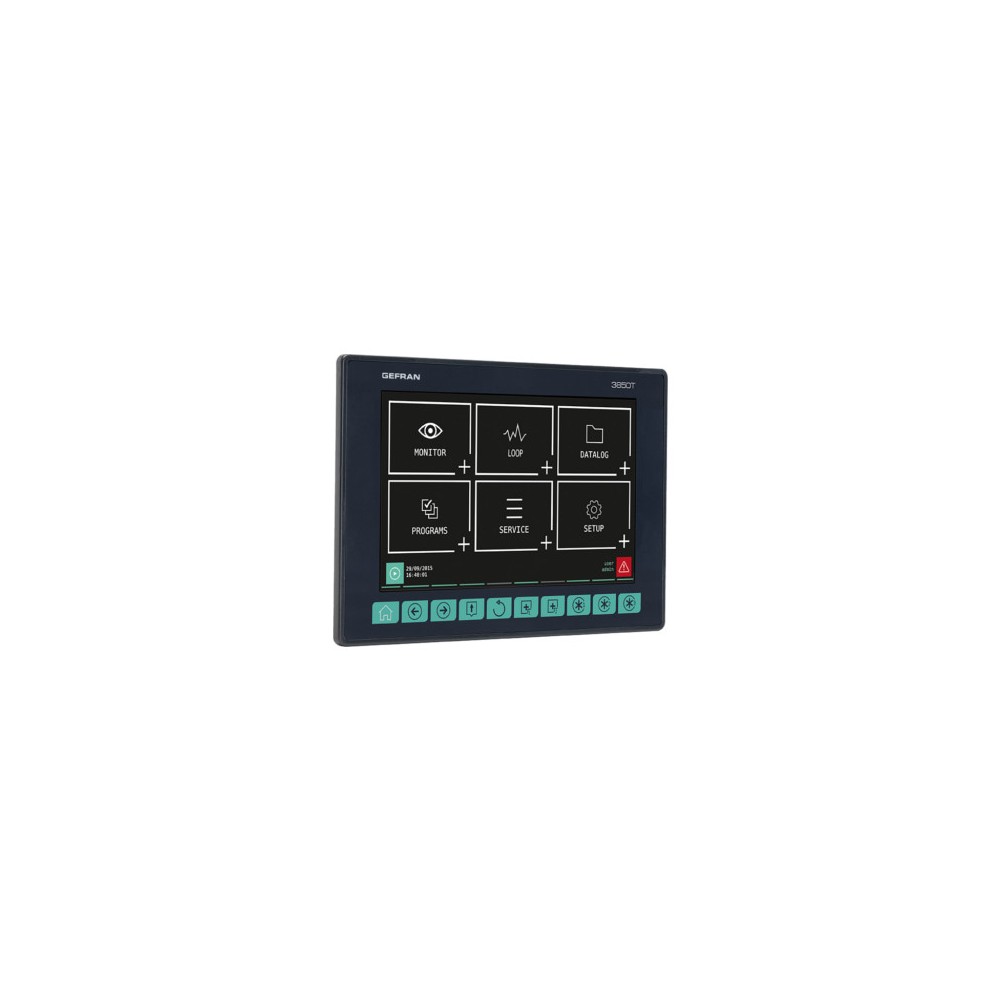

Многофункциональный контроллер 3850T — это универсальное устройство. Он сочетает в себе точные ПИД-регуляторы, безопасную регистрацию данных, пакетную отчетность, программирование уставок (линейное изменение и выдержка) и мощный функциональный блок, позволяющий настраивать пользовательские программы с последовательным управлением. Великолепный 7-дюймовый сенсорный графический интерфейс обеспечивает невероятно наглядную визуализацию процесса. Эта технология также позволяет выполнять настройку интерфейса без использования ПК. 3850T соответствует высоким стандартам точности, предъявляемым к аэрокосмической и автомобильной промышленности благодаря CQI9 и AMS2750.

Контуры ПИД-регулирования

3850T может управлять до 16 отдельными контурами ПИД-регулирования. Гибкость 3850T позволяет пользователю использовать различные расширенные функции контуров регулирования. Этот диапазон включает в себя одноконтурное управление, пропорциональное или моторизованное управление клапанами, пропорциональное управление и каскадное управление. 3850T предлагает несколько методов настройки, обеспечивающих пользователю точное управление процессом. Это обеспечивает стабильное и точное регулирование температуры в приложениях с критическим потреблением тепла или быстродействующими процессами.

Регистратор данных и пакетный отчёт

Функция регистратора данных в сочетании с часами реального времени сохраняет данные о процессе, входные/выходные сигналы и состояние аварийных сигналов в открытом (CSV) или зашифрованном файле. Минимальная частота выборки данных составляет 1 секунду. Функция пакетного отчёта позволяет привязывать архивные данные к определённому коду партии. Гибкий формат данных 3850T позволяет пользователю создавать пользовательские отчёты, отчёты о производстве и качестве. Доступна утилита DataLog PC Utility для удобного управления всеми архивными данными, позволяющая копировать и удалять файлы вручную или автоматически по сети Ethernet. Данные, хранящиеся на компьютере, можно отобразить в виде графика трендов, таблицы Excel или экспортировать в файлы CSV или PDF.

Программист линейного изменения и задержки

3850T оснащен усовершенствованным программистом уставок, который позволяет пользователю создавать профили управления с функциями линейного изменения, плавного изменения, удержания и входа/выхода события для каждого шага. Можно настроить несколько процессов таким образом, чтобы каждая зона могла синхронизироваться по времени или асинхронно. Программатор позволяет управлять несколькими выходами событий для вспомогательного управления.

GETlogic

GETlogic от Gefran — это дополнительный программный пакет для контроллера 3850T. GETlogic входит в состав утилиты GF_Express, доступной для загрузки на веб-сайте Gefran. GETlogic сочетает в себе логику и математику, позволяя пользователям создавать индивидуальные последовательные схемы управления с использованием расширенных функций управления процессами. Будучи многофункциональным устройством, контроллер 3850T управляет сложными процессами с помощью вычислений и интегрирует логические функции. Это стало возможным благодаря созданию виртуальных каналов управления с задержками, таймерами, управлением последовательностью, логическими функциями и математическими функциями, а также точным ПИД-регулятором, что позволяет пользователям объединить все расширенные функции в едином решении: контроллере 3850T.

Пользовательский интерфейс GETview

GETview также входит в состав программного обеспечения Gefran GF_Express. GETView позволяет пользователям создавать графические страницы, адаптированные к конкретному применению. GETView позволяет пользователям разрабатывать динамический графический интерфейс, который упрощает и упрощает взаимодействие процессов в цехе. Gefran включает в себя библиотеку графических символов для создания пользовательских представлений. Предусмотрены простые ссылки для связывания графических символов с переменными контроллера.

Удалённое обслуживание и безопасность

Контроллер 3850T имеет несколько уровней паролей и безопасности. Эти функции доступны пользователю для защиты устройства от несанкционированного доступа или использования. При необходимости 3850T поддерживает удалённый VNC-сервер, к которому можно получить доступ с компьютера, планшета или мобильного телефона. Это позволяет просматривать и редактировать данные как локально, так и удалённо. Уровни безопасности локального доступа также применяются к удалённому доступу. Удалённое обслуживание можно использовать для диагностики и анализа процессов, чтобы сократить сроки производства и устранить неполадки оборудования.
