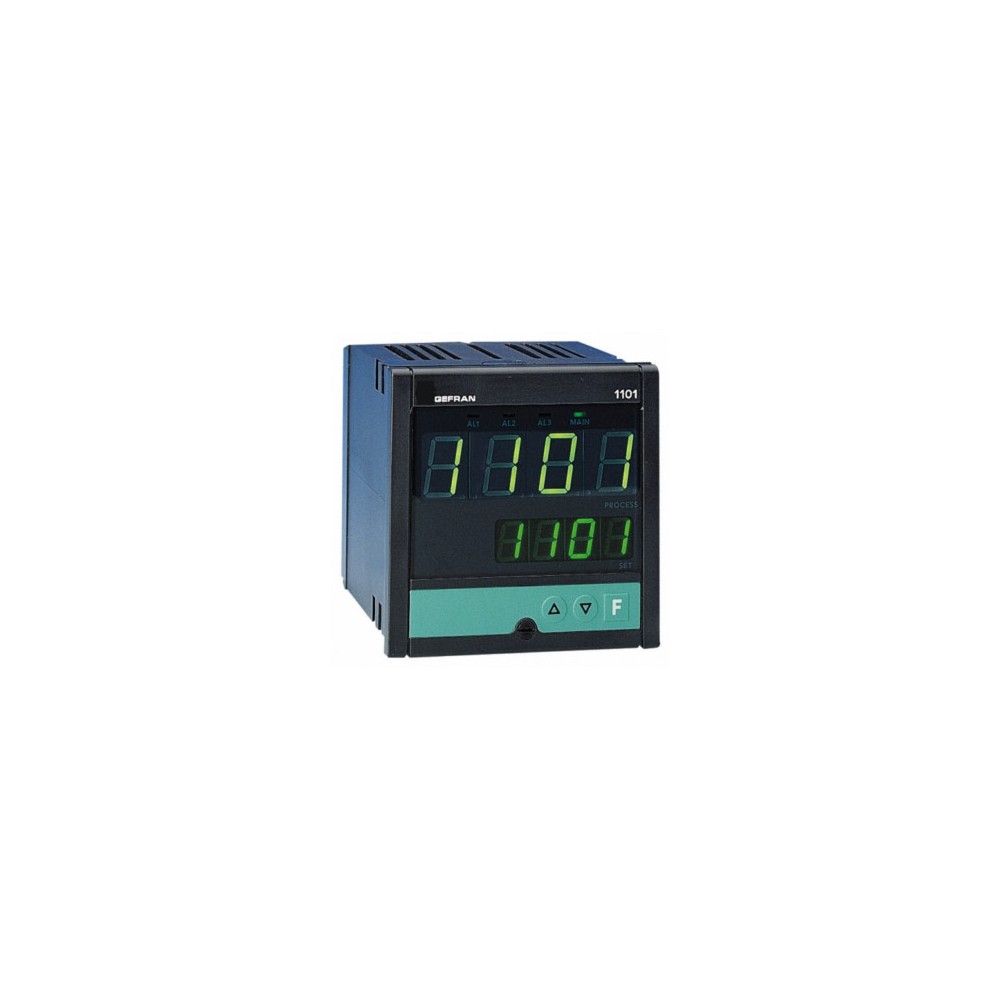

Регулятор Gefran F000025-1101-R0-1R-0-1

Микропроцессорный контроллер формата 48x96 (1/8 DIN) для моделей Gefran 1000 и 96x96 (1/4 DIN) для моделей Gefran 1001 и 1101, изготовленный с использованием технологии поверхностного монтажа (SMT).
Контроллеры серии 1000 оснащены полноценным интерфейсом оператора с мембранной передней панелью Lexan со степенью защиты IP54, которая включает в себя 3 клавиши, два зеленых светодиодных дисплея на 3 (1000) или 4 (1001 и 1101) разряда, а также красные светодиодные индикаторы для 3 выходов реле сигнализации и зеленый светодиод для основного управляющего выхода.
Основной вход для управляющей переменной универсален и позволяет подключать различные типы сигналов:

– Термопары типов J, K, N, S, R, T
– Термометр сопротивления Pt100 (3-проводной)
– Линейные входы: 0–50 мВ, 10–50 мВ, настраиваемый с клавиатуры, 2–10 В, 0–10 В, 0–20 мА, 4–20 мА с внешним шунтом.

Дополнительный аналоговый вход доступен для подключения трансформатора тока. Устройство имеет двойной управляющий выход: релейный (5 А, 250 В переменного тока при cosφ = 1) и статический (24 В постоянного тока, макс. 20 мА), а также до трёх релейных выходов сигнализации (3 А, 250 В переменного тока). В качестве альтернативы управляющий выход может быть аналоговым (0–20 мА, 4–20 мА или 0–10 В, 2–10 В). Дополнительные порты связи включают токовую петлю или RS485 с протоколом GEFRAN (Cencal) с максимальной скоростью 9600 бод (RS485). Программирование прибора упрощается благодаря группировке параметров в функциональные блоки. Доступ к параметрам конфигурации защищен аппаратной перемычкой, а для ограничения количества параметров, которые может отображать и изменять пользователь, можно использовать различные значения кода безопасности.
