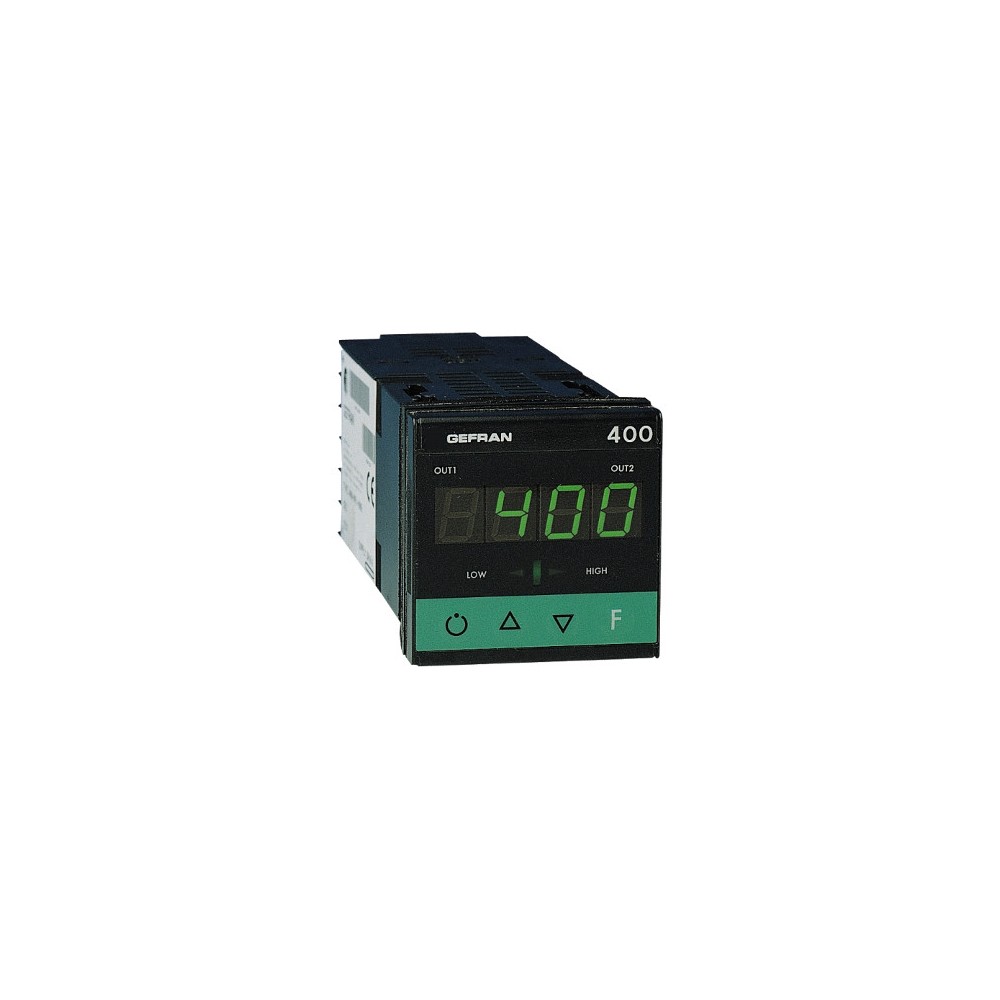

Регулятор Gefran F000044-400-DR-0-000

Микропроцессорный контроллер формата 48x48 (1/16 DIN) с управлением через меню SMT. Приборы оснащены полным интерфейсом оператора, защищённым мембраной Lexan®, обеспечивающей степень защиты передней панели IP65. Они оснащены 4 клавишами, 4-разрядным дисплеем, 2 светодиодными индикаторами для модели 400, 3 светодиодными индикаторами для модели 401 и ещё 3 светодиодами со столбчатой ​​диаграммой. Основной вход для измерения технологического параметра универсален и допускает подключение различных типов входных датчиков:

– термопары типов J, K, R, S, T, B, E, N
– трёхпроводной термометр сопротивления PT100
– терморезистор с положительным температурным коэффициентом (PTC)
– линейные входы 0…60 мВ, 12…60 мВ, 0…20 мА, 4…20 мА, 0…10 В, 2…10 В

Тип входа выбирается кнопками на передней панели; внешние органы управления или адаптеры не требуются. Модель 401 может иметь дополнительный вход для трансформатора тока 50 мА переменного тока для контроля тока нагрузки. Также можно настроить точку срабатывания сигнализации, связанную с входом трансформатора тока, для проверки возможного отказа нагрузки. Приборы оснащены двумя (три для модели 401) релейными выходами (5 А/250 В переменного тока, cosφ=1) или статическими (10 В постоянного тока/30 мА) с функциями нагрева, охлаждения или нагрева/охлаждения без подавления и/или аварийной сигнализации. Все процедуры программирования прибора упрощены благодаря группировке параметров в функциональные блоки (CFG для параметров управления, Int для входов, Out для выходов и т. д.).
Для упрощения настройки доступен комплект для программирования на ПК, включающий в себя программу конфигурирования Windows с управлением через меню и необходимый кабель для подключения прибора. Для ограничения уровней редактирования и отображения параметров конфигурации можно использовать настраиваемый персональный код защиты программного обеспечения (пароль).
