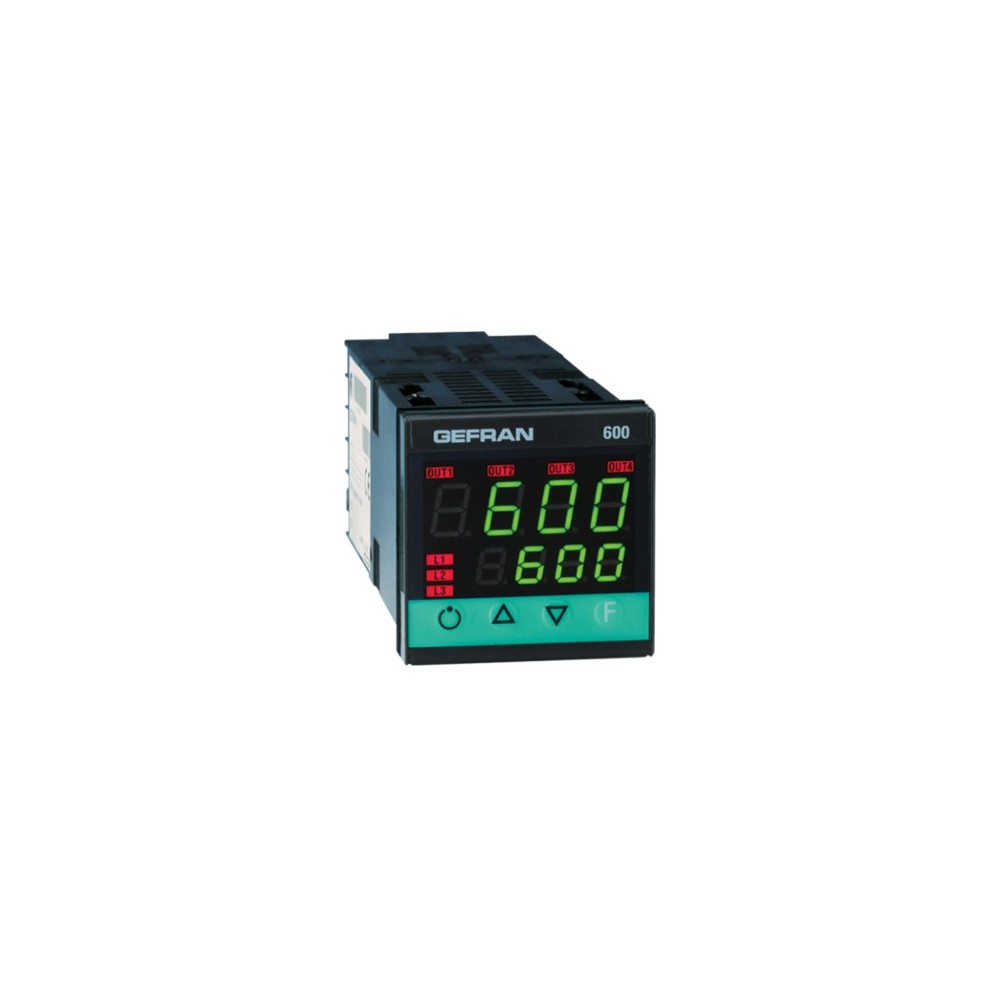

Микропроцессорный контроллер формата 48x48 (1/16 DIN), изготовленный по технологии поверхностного монтажа (SMT). Он обеспечивает полноценный интерфейс оператора, защищенный мембраной Lexan, что обеспечивает степень защиты передней панели IP65. Контроллер оснащен четырьмя клавишами, двумя зелеными светодиодными дисплеями (по четыре цифры каждый), четырьмя красными светодиодами, отображающими состояние четырех логических или релейных выходов, и тремя другими программируемыми светодиодами, отображающими различные рабочие состояния устройства. Основной вход для измерения технологического параметра универсален и может быть подключен ко многим типам сигналов: термопарам, термометрам сопротивления, термисторам, стандартизированным линейным входам, все с возможностью линеаризации с помощью кнопок на передней панели. Выбор типа входа осуществляется с помощью кнопок на передней панели.
Также доступен второй вспомогательный аналоговый вход от трансформатора тока. Используя изолированный цифровой вход, можно выбрать одну из двух регулируемых уставок, выбрать ручной/автоматический режим, сбросить память аварийных сигналов или активировать функцию удержания. Устройство может иметь до четырёх выходов: релейных (3 А, 250 В) или логических (12 В постоянного тока, 20 мА). Также доступен аналоговый выход напряжения или тока.
Функция каждого выхода свободно настраивается с помощью кнопок на передней панели. Помимо выходов управления и сигнализации, выходы могут быть настроены на повторение состояния цифрового входа или его ретрансляцию с использованием переменных процесса, уставок, дрейфа, пределов сигнализации и значений, полученных по последовательной линии. Ещё один изолированный выход (10 или 24 В постоянного тока, макс. 30 мА) предназначен для питания внешних преобразователей. Последовательная связь (доступна в стандарте RS485) обеспечивает подключение к системам диспетчеризации и ПЛК по двум протоколам: GEFRAN CENCAL и MODBUS RTU. Программирование устройства упрощается благодаря группировке параметров в функциональные блоки (CFG для параметров управления, Inputs для входов, Outputs для выходов и т. д.). Устройство также может выбирать параметры отображения на основе конфигурации оборудования, автоматически скрывая нерелевантные параметры.
Устройство поставляется в конфигурации «EASY» с несколькими параметрами (только для заказанной модели, необходимой для работы контроллера). Просто установите уставку и сигнал тревоги и активируйте самонастройку одним нажатием кнопки. Модель 600 сделает всё остальное. Для ещё более простой настройки доступен комплект для программирования через ПК, состоящий из кабеля и программного обеспечения для Windows.
