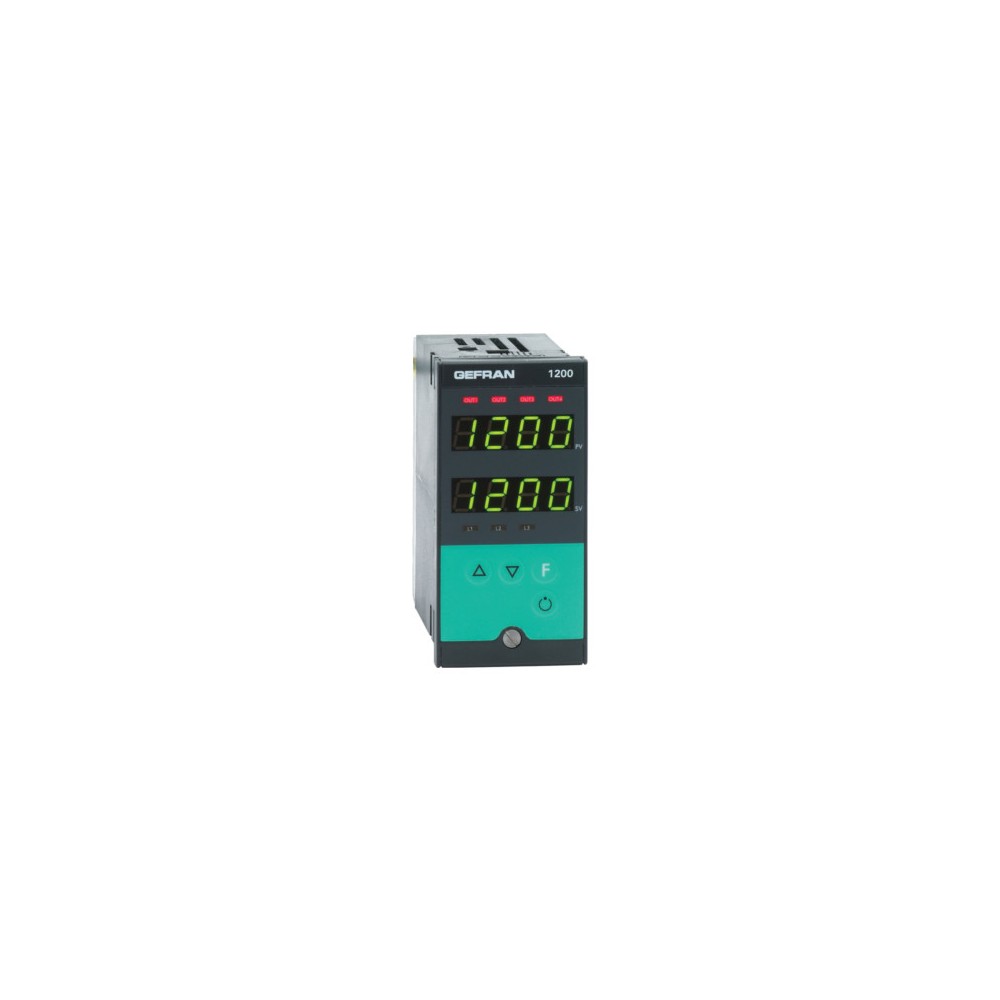

Микропроцессорные контроллеры 48x96 (1/8DIN) для формата 1200 и 96x96 (1/4DIN) для формата 1300, изготовленные по технологии поверхностного монтажа (SMT). Полный интерфейс оператора, защищенный мембраной Lexan, обеспечивает степень защиты передней панели IP65. Он состоит из 4 клавиш, двух дисплеев, 4-разрядного зеленого светодиодного дисплея, 4 красных светодиодных индикаторов для 4 релейных/логических выходов и 3 дополнительных светодиодов с программируемой индикацией различных функциональных состояний прибора. Основной вход для контролируемой переменной универсален и позволяет подключать широкий спектр сигналов: термопары, термометры сопротивления, термисторы и стандартные линейные входы, с возможностью настройки комплекта линеаризации с передней панели. Тип входа выбирается полностью с передней панели и не требует внешних адаптеров. Доступен второй вспомогательный аналоговый вход от трансформатора тока. Вы можете выбрать одну из двух предустановок, выбрать ручной и автоматический режим, сбросить память тревожной сигнализации или активировать функцию удержания через цифровой вход. Устройство имеет до 4 выходов: релейный (5 А, 250 В переменного тока/30 В постоянного тока, cosϕ = 1) или логический (24 В ± 10% (10 В мин. при 20 мА).
Также доступен аналоговый выход напряжения или тока. Функции каждого выхода свободно настраиваются с передней панели. Последовательные интерфейсы включают токовую петлю или RS485 с протоколом MODBUS RTU и максимальной скоростью передачи данных 19200 бод (485). Программирование устройства упрощается благодаря группировке параметров в функциональные блоки (CFG для параметров управления, входы для входов, выходы для выходов и т. д.).
Устройство также может выбирать отображаемые параметры в зависимости от конфигурации оборудования, что автоматически скрывает нерелевантные параметры.
Устройство поставляется в конфигурации «EASY», для которой требуется всего несколько параметров (только те, которые относятся к заказанной модели и необходимы для работы контроллера).
Этот Таким образом, вы просто устанавливаете уставку и сигнал тревоги, а затем активируете автонастройку нажатием соответствующей кнопки. Для ещё более простой настройки можно использовать комплект для программирования на ПК, состоящий из кабеля и программы для Windows с инструкциями (см. Техническое описание WINSTRUM).
