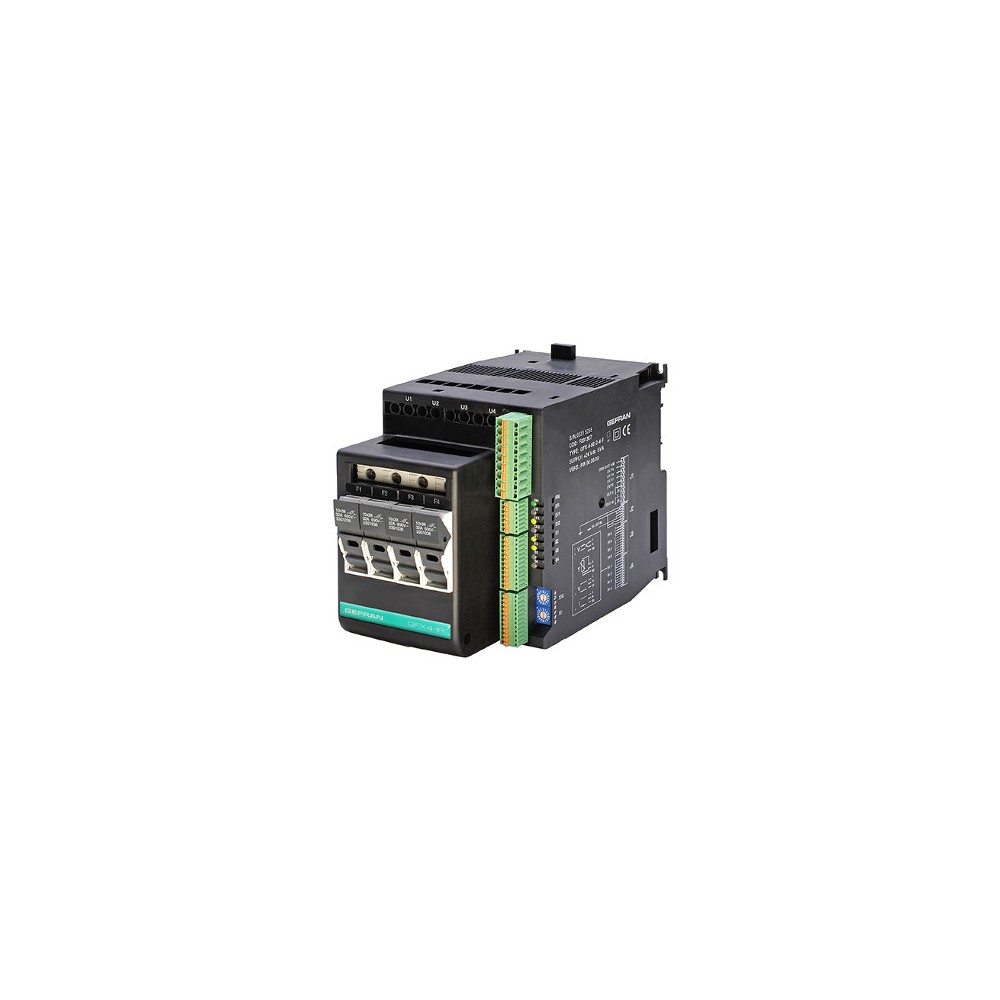

Контроллер Gefran F038671-GFX4-IR-30-R-2-F-E1

Общая информация

GFX4 — это автономный контроллер с четырьмя контурами управления, предназначенный для управления электропитанием. GFX4 — это компактное устройство, сочетающее в себе различные технологические компоненты, такие как:

– контроллер
– твердотельное реле
– трансформаторы тока
– держатели предохранителей (опционально)

Конечным результатом является экономия пространства и сокращение затрат на электропроводку.
GFX4-IR управляется микропроцессором, который независимо управляет четырьмя контурами управления, а также реализует функции, специально разработанные для управления однофазными и трехфазными нагрузками, нагрузками с низким и высоким температурным коэффициентом, средневолновыми и коротковолновыми инфракрасными лампами и первичными цепями трансформаторов. Все методы активации настраиваются программно и включают в себя:

– Пересечение нуля с постоянным временем цикла для обычных нагрузок
– Импульсный запуск с регулируемым временем цикла для систем с низкой тепловой инерцией, средневолновых инфракрасных обогревателей
– Одиночный цикл для коротковолновых инфракрасных обогревателей с уменьшением мерцания (половина одиночного цикла)
– Регулировка фазового угла с ограничением тока для коротковолновых инфракрасных обогревателей, трансформаторных оснований, с назначением опций плавного пуска и плавного останова с ограничением максимального эффективного тока.

GFX4IR выполняет полную диагностику уровней тока, напряжения и температуры:

Ток

– Сигнализация полного и частичного отключения нагрузки
– Функция обучения, позволяющая автоматически определять пороговое значение сигнализации для прерывистого отключения нагрузки
– Сигнализация тиристора в случае короткого замыкания
– Сигнализация нагрузки в случае короткого замыкания или перегрузки по току
– Сигнализация 3-фазной несбалансированной нагрузки

Напряжение

– Обрыв фазы в 3-фазных конфигурациях
– Сигнализация проверки правильной последовательности фаз

Температура

– Сигнализация перегрева

Различные функции обратной связи при отсутствии ПИД-регулятора разработаны для полного управления нагрузкой во всех типах применений:

– Обратная связь по напряжению (V) с ограничением тока
– Текущая обратная связь (I)
– Обратная связь по мощности с ограничением максимальной мощности

Конфигурация изменяется путем установки простых параметров с помощью программного инструмента, который помогает пользователю выбрать правильную и безопасную конфигурацию.
Geflex взаимодействует с терминалами оператора по самым популярным протоколам: от простого и эффективного Modbus до второго опционального протокола связи по полевой шине, теперь незаменимого Profibus DP, CANopen, DeviceNet, Modbus RTU и Ethernet Modbus TCP и Ethernet IP.
Изделие поставляется со стандартной конфигурацией, которую можно быстро и легко изменить. Назначение различных функций выходам очень просто.
